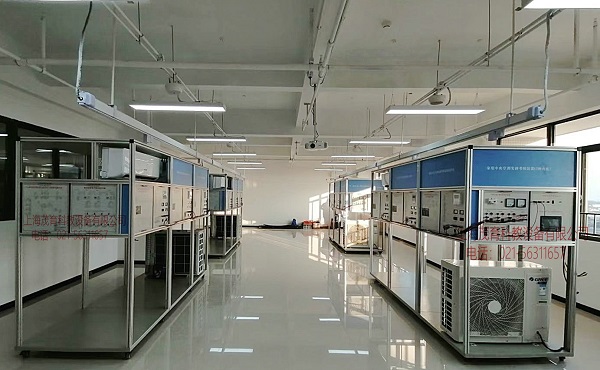

MY-512L家用中央空調實訓考核裝置
家用中央空調實訓考核裝置-是按照職業教育的教學和實訓要求研發的產品，中央空調實訓設備適合高職院校、職業學校的製冷技術、製冷流體機械、家用製冷設備原理與維修、冷庫與冷藏技術、製冷設備維修工（初級、中級、高級）等實訓教學。培養掌握空調與製冷技術專業理論知識和專業實踐技能，從事空調、製冷設備及係統技術升級、改造設計、安裝、調試、維護、維修、技術管理等方麵的技能應用型人才。
一、實訓裝置特點:
1、采用真實的家用中央空調為實訓考核對：係統采用國內品牌一拖三機組，其特點為質量優、體積小、壓縮機，數碼容量調節電磁閥通過壓力控製壓縮機從而實現卸/負載的目的。對應不同的終端處理機其通過改變壓縮機卸/負載比率實現從10%-100%範圍內的容量無級調節。實現係統真實性，可塑性。
2、係統終端處理機多樣化：采用天井式（嵌入式）、掛壁式、風機盤管三種形式的終端處理機組；讓學生了解室內機組的多樣化的結構形式。
3、每個終端處理機配置製冷係統流程板、控製電路流程板、溫度表及壓力表，可觀測到機組的全部控製電路。
4、係統的完整性、獨立性：與實際中的家用中央空調，其控製功能、保護功能、顯示功能完全一致，每個用戶終端都可以在同一工況下獨立控製。
5、操作台隻需交流電源即可投入使用，占地麵積小，節約用房、減少基建投資。
6、裝置直觀展示了家用中央空調的係統結構、工作原理，便於教師的演示講解及學生對課本知識理解掌握。展現了製冷循環係統結構原理以及主要部件的實際物體，其中高壓管路和低壓管路漆成紅、藍兩色，並設有視液鏡可觀察製冷劑狀態。結構合理，造型美觀 裝置結構合理緊湊、造型美觀大方，實訓桌還設有四個萬向輪和四個固定調節機構，便於移動和固定。
7、實訓裝置係統設有模擬故障設置功能，在製冷係統、電氣係統中設置故障。通過具體現象提高學生分析能力，有利於學生將理論用於實際，並培養其實際動手能力。
8、設有電流型漏電保護裝置，對地漏電電流超過一定值，即跳閘切斷電源；並有熱保護器件，對壓縮機進行過熱、過載保護等功能。
二、技術參數：
1、輸入電源：單相三線～220V±10% 50Hz
2、工作境：環境溫度範圍為-5℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜3.8kVA
4、外形尺寸：4000mm×1100mm×2100mm
5、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
三、基本裝備：
充分地展示了家用中央空調的結構形式、控製原理、係統不同工況時的參數變化及空調製冷係統流程圖。數碼一拖三機組1套：空調係統采用市場數碼機組，室內機有終端處理機組組成。天井式（嵌入式）1套、掛壁式1套、風機盤管1套組成室內終端機組處理係統；讓學生了解室內機組多樣化的結構形式。每個終端機組處理係統都是相互獨立的。
整個模擬房頂采用1.5MM的網多功能網孔板設計，方便快捷安裝風機盤管、天井式（嵌入式），使用專業家用中央空調專用吊架。掛壁式後安裝板同樣也采用的網多功能網孔板設計.
1、安裝實訓架子：實訓裝置采用移動框架4040鋁型材結構，底部使用3MM的板金折彎，加有四個固定支撐腳，安裝好後可固定位置，防止移動而牽動製冷係統管路。
2、智能溫度控製係統：智能溫控能對被控對象進行溫度測量與顯示，調節溫度上、下限設定，完成製冷、製熱、停機等功能；顯示工作狀態和便於觀察被空調房間內溫度，操作方便。
3.係統流程圖：工作流程圖板，詳細說明製冷係統流程、監測點溫度、係統壓力、工作狀態指示、係統部件說明。
4、係統測量儀表3套：配備指針式真空壓力表、可測量製內機的工作壓力。
5、.溫渡測量儀表3套：數顯溫度表3套，電壓220V/電阻10K，溫度計-50-120度，用於測量係統工作時的關鍵點溫度，有利於實驗時對係統故障的判斷。
6、電源測量儀表:交流電壓表、交流電流表等組成，測量整機係統的工作電流，電壓。可以判斷空調係統的工作狀態，和製冷劑的多少。
★7、智能考核係統:采用最新 MCU 技術 RAM 處理芯片的數字化集成電路板與配套無線故障設置控製係統，係統穩定、不易感染病毒。
6.1、 控製模塊(PC 控製終端或手持移動控製終端)和驅動模塊(智能故障設置驅動盒)分離， 避免複雜連線幹擾控製器，係統更加可靠。
6.2、驅動模塊內置智能故障設置控製係統，配有專用新型無線數據傳輸模塊(可插拔型)和RS232 串行通訊接口，可無線組網通訊和 RS232 有線通訊。
6.3、 手持移動控製終端采用 7寸高清晰彩色液晶觸控屏，中文菜單式觸控操作界麵，人機對 話友好。手持移動控製終端可控製任意一台帶驅動模塊的實訓設備。
6.4、手持移動控製終端不聯網時可作單機操作，當帶驅動模塊的實訓設備無線組網時，手持 移動控製終端可無線進網作為聯網終端，可作學生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端。
6.5、可通過 PC機或平板電腦 控製終端進行實訓考核，也可通過手持移動控製終端進行實訓考核，教師與 學員界麵分開，教師通過密碼進入教師界麵出題，學員在普通界麵答題。(注：教師與學員設故與排故界麵原理圖與設備麵板原理圖完全一致)
6.6、可自由設定任意一處有關的各種常見故障，故障類型包括：線路斷 路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的 開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故 障設置。可根據需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通 路的開路、不良、偶發、短路等故障，共192 路故障設置。可根據用戶使用要求調整故障設置點的數量和故障設置類型。
6.7、 所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網， 實現遠程集中管理。
6.8、用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控製係統 組成一個網絡，通過主控計算機控製每一台實訓設備的故障設置、故障排除、參數設定、 遠程起動、信息反饋、考核評分等功能。
7、電源模塊：鋁合金掛箱尺寸：440MM*496MM鐵質麵板，彩色噴繪，分別安裝有電壓表、電流表，管道連接原理圖、電腦故聯機測試端子。
8、主機掛箱：鋁合金掛箱尺寸：440MM*496MM鐵質麵板，彩色噴繪。噴繪有係統容量設定原理，原理電氣接線圖
9、風機盤管控製單元掛箱：鋁合金掛箱尺寸：505MM*496MM鐵質麵板，彩色噴繪。噴繪有係統容量設定原理，故障原理電氣接線圖,故障代碼表。可從手持器上分析確定故障位置.電源可單獨對單個係統的開啟和關閉，設定有溫度測量單元，可測量係統進管製冷劑的溫度，出口製冷劑的溫度。
10、風機盤管控製電氣原理掛箱: 495MM*496MM鐵質麵板，彩色噴繪。噴繪有空空調電氣原理接線端子圖，詳細顯示了空調的控製原理，傳感器分布，保護係統.
11、掛壁式控製單元掛箱：鋁合金掛箱尺寸：505MM*496MM鐵質麵板，彩色噴繪。噴繪有係統容量設定原理，故障原理電氣接線圖,故障代碼表。可從手持器上分析確定故障位置.電源可單獨對單個係統的開啟和關閉，設定有溫度測量單元，可測量係統進管製冷劑的溫度，出口製冷劑的溫度。
12、掛壁式控製電氣原理掛箱: 495MM*496MM鐵質麵板，彩色噴繪。噴繪有空空調電氣原理接線端子圖，詳細顯示了空調的控製原理，傳感器分布，保護係統.以及掛壁式空調與別的機組的區別。
13、天井式控製單元掛箱：鋁合金掛箱尺寸：505MM*496MM鐵質麵板，彩色噴繪。噴繪有係統容量設定原理，故障原理電氣接線圖,故障代碼表。可從手持器上分析確定故障位置.電源可單獨對單個係統的開啟和關閉，設定有溫度測量單元，可測量係統進管製冷劑的溫度，出口製冷劑的溫度。
14、天井式控製電氣原理掛箱: 495MM*496MM鐵質麵板，彩色噴繪。噴繪有空空調電氣原理接線端子圖，詳細顯示了空調的控製原理，傳感器分布，保護係統.以及天井式空調與別的機組的區別。
四、實訓項目：
