MYN-544活塞式冷水機組電氣實訓智能實驗裝置

活塞式冷水機組電氣實訓智能實驗裝置-概述：

本裝置敞開式設計，安裝有製冷管路設備 冷水機組，配各種電路原理圖實訓板，並將電路所需的電器元件安裝在實訓板上，學生可根據電路原理圖的要求進行製冷電路的接線實訓、製冷回路相關指示數據的分析、製冷回路常見故障分析等。冰水機組的空調電氣控製線路的實際工業用電器，形象直觀，可靠性好，使用壽命長, 可自行連接線路，並任意設置故障點。適用於技工院校、職業學校作為製冷基本技能的實訓。
二、設備特點：

1.實訓裝置直觀展示了冷水機組的係統結構、工作原理，可以清楚的觀測到製冷循環係統結構及主要部件的實物，便於教學演示講解及學生對課本知識的理解掌握。此外，管路中設有視液鏡可觀察製冷劑狀態；各段管路采用顏色標示，方便學生識別，其中高壓管路為紅色，低壓管路為藍色。
2.實訓櫃集冷水機組係統和一體，係統真實完整,結構清晰、緊湊，與空調製冷係統、電氣係統一致。
3.係統采用真實的製冷機組（壓縮機、幹式蒸發器，風冷式冷凝器，水泵等與實際裝置接軌。
4.裝置設有係統電氣控製線路接線區域，可完成不同啟動方式的運行模式，有利於學生將理論應用於實際，並培養學生實際操作動手能力。
三、主要技術參數：

1. 輸入電源：AC240V±5% 50Hz
2. 裝置容量：<1KVA
3. 環境溫度：-5℃~40℃
4. 相對濕度：≤90%（25℃）
5. 外形尺寸：1700×600×1200mm
6. 製冷劑類型：R12
四、活塞式冷水機組電氣實訓智能實驗裝置-組成：
1、冷水製冷係統
實訓台提供3匹製半封閉式製冷冷壓縮機、蒸發器（水冷蒸發器）、冷凝風扇、、過濾器。液視鏡，冷水水箱。製水泵組成
（1）交流電壓表1隻：測量範圍0～250V,精度1.5級，用於監測電源電壓。
（2）交流電流表3隻：測量範圍0～5A,精度1.5級,用於觀測係統啟動電流及正常工作電流。
（3）溫度表1隻：采用PT100傳感器，6個，用波段開關進行切換，可分別測量冷凍室溫度、冷藏室溫度、冷凝器進口及出口溫度。
（4）真空壓力表2隻：測量範圍為-0.1～0.9MPa、-0.1～1.5MPa,可顯示係統低壓側、高壓側的壓力。
（5）水冷蒸發器一個:為幹式蒸發器,出水口1寸，進水口1寸
（6）製冷水泵一隻:220W/220W離心式製冷專用水泵
（7）水冷凝器一個:殼式,出水口1寸，進水口1寸
（8）冷卻水泵一隻:550W/220W離心式製冷專用水泵
（9）冷卻塔一個:玻璃結構，水流量3T
（10）冷卻風機一個:軸流式220V,風量1800m³S，
（11）水機控製器一個:3030
（12）電子膨脹閥一個:4p
（13）加熱器:3KW用於平衡製冷機組的冷量。
（14）實訓台設計有獨立的故障設置係統，且各種故障現象均模擬實際故障情況，實現了電路實際故障的全模擬，更利於學員對實際電氣控製電路的了解及實際故障情況的熟悉。
2、製冷量調節控製裝置：
1）通過自動調節提高冷媒流量，可以有效降低壓縮機的排氣溫度，擴大壓縮機高效做功區。采用雙向電子控製係統，可實現雙向熱泵功能、冷庫控製，空用製冷機組，變頻機組、中央空調機組的的節能控製和流量自動調整。
2）軟件控製，能在線控製係統的溫度，讀取機組在最佳溫度係統製冷冷媒的流量開度數，調整製冷機組的過熱度，過冷度。該文本顯示界麵的左側，以文本的形式實時顯示當前機組的運行數據。在界麵右側的上半部分，是對通訊信息的顯示，包括通訊角色及通訊端口的設定值以及對當前通訊狀態的顯示。在界麵右側的下半部分“數據信息”中，顯示當前接收到哪種數據幀、接收到的數據幀的地址、等信息。具有上位機調節的線上和手動調節功能：
3、係統特點/調試控製軟件：
A）4路實時溫度顯示：控製器同時檢測係統的製冷多點溫度，來控製機組過冷/過熱度。
B）閥的開度實時顯示：控製對象為最大500P開度設定。可自行製冷係統製冷劑流量設定最小開度。
C）24路參數控製參數設置：控製器內所有與控製相關的溫度參數、時間參數、控製參數、等24個參數都可以調整，以適應製冷/熱泵/冷庫/水機等設備。
D）自動調節：設備運行時有斷電記憶功能，保持當前值不變。確保製冷/熱泵/冷庫/水機等狀態下的閥門開度。
E)   6路用戶模擬環境數據入設定如下圖：在調試中通過軟件模擬設定，可模擬製冷主機組在各個溫度條件下，閥的開度狀態來積累大量數據，從而根據每一個製冷機組的特點來設定閥的標準開度值。具體參照24路參數設定
F)   多達8路設備運行監控：在線監控機組的壓縮機、膨脹閥、各點溫度、保護動作電路等運行狀態。
G)   過冷/熱度控製範圍：2-15攝氏度。可自行設定製冷主機的過/冷、過熱度為設計提供數據。
H)   製冷劑：適應R134AR22R410A等其它冷媒。
4、脫機手動設定
A）溫度和開度可顯示查詢/設置：控製器所有檢測到的溫度都可以被查詢開度也可以實時查詢顯示
B）調節功能：在機組開發和調試階段，可以通過控製器手動調節功能，取得有效的試驗數據。
C）數碼管顯示器在線顯示開度和溫度以及故障代碼。
D）數碼管顯示器在線顯示開度和溫度以及故障代碼

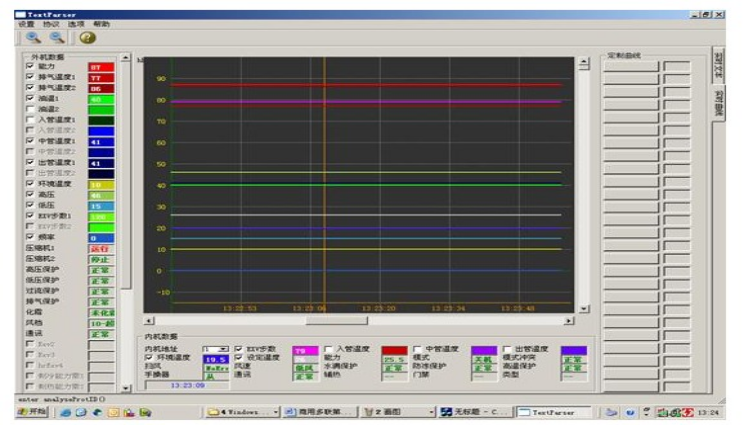

5、曲線顯示界麵

---
