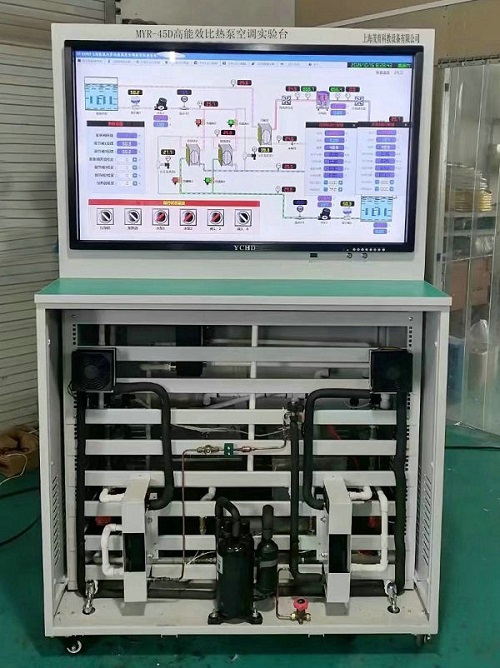

MYR-45D高能效比熱泵空調實驗台

一、高能效比熱泵空調實驗台-概述：
MYR-45D高能效比多功能熱泵空調實驗係統麵向《工程熱力學》、《傳熱學》、《熱工基礎》及《製冷技術原理》，首次將廢熱水餘熱利用引入實驗教學中，並將水路進行自循環，大幅度節約實驗用水，同時也使實驗台擺放不受外接水限製。實驗台設計功能豐富，可進行熱力學和傳熱學相關實驗，在以往一種換熱器基礎上，該試驗台還可以做不同換熱器換熱性能的工程熱力學實驗。在教學測試類實驗的基礎上還可做相關研究性實驗。實驗台壓縮機可進行變頻控製，電子膨脹閥也可以進行調節。
二、高能效比熱泵空調實驗台-功能：
蒸汽壓縮循環、壓縮機效率、換熱器流動換熱性能《工程熱力學》、《熱工基礎》、《傳熱學》、《製冷技術原理》
1、配備屏幕觸屏及控製軟件；49寸
2、動態係統流程圖顯示；
3、冷、熱風感受器，五色溫度指示；
4、配備高精度壓力傳感器，準確度達±0.5%；
5、界麵美觀，可生成實驗報表，可USB導出實驗數據。
6、學會使用軟件輔助計算，輕鬆的製冷劑性能的計算（物熱力學與熱物理據運行據數時，製冷劑的比較）、組件計算、組件效率的計算。
7、學會使用軟件計算各種製冷循環中，係統中組件參數以及性能係數、質量流率，配管尺寸等參數
三、高能效比熱泵空調實驗台-實驗內容：
1、高能效比多功能熱泵空調教學實驗
a) 視鏡觀察製冷工質的蒸發、冷凝過程及節流後的二相流型和流動狀態；
b) 實驗測定不同蒸汽壓縮式製熱循環工質狀態的變化及循環全過程的熱力學特性，繪製壓焓圖；
a) 實驗測試不同工況下的變頻壓縮機轉速、功率、製熱量特性曲線；
b) 利用廢熱水熱量下，繪製製熱和製冷循環熱力學狀態，繪製T-S圖。
2、高效換熱器流動換熱教學實驗
a) 進行製熱循環的熱力計算；
b) 利用廢熱水熱量下，製熱循環係統能效比和係統製熱量情況；
c) 實驗測定，板式換熱器換熱性能和流動阻力；
d) 理論聯係實際，加深學生了解製熱循環係統的組成
*e) H不同結構的板式換熱器換熱性能和流動阻力
*f)X型不同結構的板式換熱器換熱性能和流動阻力；
g）通過學習調節製冷劑流量，了解製冷係統的過熱度對製冷製冷係統的的影響
四、製冷/空調係統操作軟件：
是為學習、實驗、實訓、而設計的製冷教學、管理、應用軟件，軟件支持在線選型，輕鬆的進行各種組件製冷量、特性、製冷劑的計算，還可以詳細的分析計算出各係統、壓縮機、冷凝器、蒸發器的性能分析報告，是不可多得的製冷係實訓應用軟件，軟件可有效計算分析製冷係統中的特性，是工作學習的好幫手。PC版本軟件支持在PC上進行製冷係統各組件模擬運行，模擬效果非常之逼真，可以獲取詳細的參數並進行計算，還可以繪圖。
主要功能
1）製冷劑性能的數據獲得（物熱力學與熱物理據運行據數時，製冷劑的比較）、組件計算、組件效率的計算。
2）瞬間動態仿真對象的冷卻：如：其冷卻期間的評估。
3）周期分析：例如一個和兩個階段的周期比較。
4）係統尺寸：獲得組件的大小與一般的尺寸標準。
5）過冷溫度的設定、過熱度加載選擇計算
6）提供便捷的製冷係統使用方法，支持在PC上模擬製冷的效果，可以製作壓焓圖，可以測試製冷係統是否可以正常運行，非常廣泛應用於高校學習、實訓。
7）軟件把可數據獲得應用製冷管道管徑選型、製冷劑物性組件、計算製冷劑物性、計算製冷劑管道壓降。您就相當於有了個助手和顧問，可以計算所有製冷劑和一些CFC的熱力物質數據和運輸特性。含有計算不同的一級和多級步循環製冷模型和計算製冷劑管尺寸的模型。
8）軟件可獲得幾個不同的單步和雙步製冷機械加工模數。第4步中也可計算製冷管子定徑的新模數。可以在項目中了解如何選擇和計算這些過程：
9）計算熱力性質和各點：可以在氣體或液體飽和狀態下計算熱力性質和各狀態點
10）獲得製冷狀態圖：為所有製冷劑提供了相關的壓力焓和溫度-焓圖(p,h- 和T,s-圖)；甚至還可以按按扭將計算過的循環過程順序插到圖
11）8種選擇循環圖標，可以根據自己的參數來設定製冷循環，單級循環和多級循環均可以實現，不僅有各種製冷劑的物性參數表。如進入5號壓縮參數設定界麵，等待參數設定完畢，點擊計算按鈕；當參數計算完成，可查看各壓力點參數以及性能係數、質量流率，配管尺寸等參數
12）壓焓圖，PC係統模擬計算運行條件與已知組件的係統評估操作，係統效率和建議，評價降低能耗。
五、技術指標：
1、製冷工質：R22；
2、蒸發溫度：-10 ℃～+10 ℃；
3)、冷凝溫度：最高不超過60℃，製熱水溫度30 ℃～60 ℃；
*4、變頻壓縮機：功率0~780W，轉速0~880 rpm，頻率30~110 Hz；變頻可一步手動增加和減少
5、製熱量：2700 W
6、製熱係數（能效比）：3-6；
7、製冷量：2100 W；
8、采用AI進行高精度數據采集，即時檢測實驗台各測點溫度及壓力、流量等；
9、配備高精度壓力傳感器，準確度達±0.5%；
10、測量水流量精度±0.5%，測量工質流量精度±0.5%；
11、恒溫水箱采用PID控製4-20MA，控溫精度±0.5℃；
12、PT100工質溫度和水側溫度顯示精度0.5℃；
13、可測量不同流速下板式換熱器的水-水流動換熱和壓降性能，換熱性能測試精度3%，壓降性能測試精度±0.5%；
*14、50寸高精度觸摸屏一體機及控製開發軟件，可進行教學演示和實驗模式控製，並實時顯示係統溫度、壓力、差壓、流量、功率等數據，計算係統能效比和製熱量等參數。
15、溫度與光顏色對比變化控製，實驗中水溫的變化，可通過光的顏色（5種，紅、黃、綠、紫、藍，不同溫度區域顏色不同）來觀看。
16、實驗台外形尺寸：1200mm長*750mm寬*1800mm高；
17、實驗台重量：160 kg；
*18、製冷變量調節係統：係統的節流采用可變流量製冷冷變量調節係統。製冷劑流量可為手動給定，提高實驗的可操作範圍。手動設定調節功能，可在機組開發和調試階段，可以通過控製器手動調節功能，取得有效的試驗數據。在蒸發器不同壓力下，實現壓縮機在不同製冷量的測試，具有壓縮機過冷/過熱自動調節，改變了機械式節流裝置在實驗過程中難以調節和損壞,讓學生在實驗過程中學習電子控製的方法，操作調節方式，技術參數調整。嵌入式觸摸屏主機係統由顯示模塊、功能模塊、嵌入式觸摸屏主機，采用觸摸屏控製,可直接進入係統調節，電壓5-36V/50HZ，帶開機語音功能，尺寸7寸，內存156M,電容式。
1）、可顯示壓縮機排氣溫度、壓縮機吸氣溫度、蒸發器溫度、冷凝溫度。
2)、上位機軟件同時在線同時監控係統的狀態（選配）。數碼管顯示器在線顯示開度、溫度以及故障代碼。數碼管顯示器在線顯示開度和溫度以及故障代碼.
19、流量計2個：輸出4-20MA 流量0-3t 24V±0.5%
20、調節閥流量計2個：輸出4-20MA,輸入4-20MA 流量0-3t 24VV
21、電磁閥2個：輸出4-20MA 24V±0.5%
22、壓力變送器2個：4-20MA,0-3MP 24V±0.5%
23、差壓變送器2個：4-20MA,0-100KP 24V±0.5%
24.、水泵2個：370W/220V流量0-3t±0.5%
*25、板式換熱器：A換熱器（H型（90°）
*26、板式換熱器：B換熱器 X型（120°）
