機器人柔性製造實訓平台,機器人柔性製造實訓設備,機器人柔性製造
2020-09-22 10:36一、機器人柔性製造實訓平台,機器人柔性製造實訓設備,機器人柔性製造實訓裝置概述
隨著科學技術的迅速發展，新產品不斷湧現，產品的複雜程度也隨之增加，而產品的市場壽命日益縮短，更新換代加速，中、小批量生產占有越來越重要的地位。麵臨這—新的局麵，必須大幅度提高製造柔性和生產效率，縮短生產周期，保證產品質量，降低能耗，從而降低生產成本，以獲得更好的經濟效益。柔性製造係統正是在這種形勢下應運而生的。
柔性製造係統是由數控加工設備、物料運儲裝置和計算機控製係統等組成的自動化製造係統。它包括多個柔性製造單元，能根據製造任務或生產環境的變化迅速進行調整，以適宜於多品種、中小批量生產。它通過簡單地改變軟件的方法能夠製造出多種零件中任何一種零件。
係統主要由八個單元模塊組成：
（一）係統總控單元；
（二）機器人單元；
（三）上下料搬運機器人單元；
（四）柔性製造加工單元；
（五）檢測與分類識別單元；
（六）自動化立體倉庫、碼垛機單元；
（七）自動化輸送線係統單元；
（八）輔助功能單元。
所有模塊單元通過工業總線控製聯接。
本係統立足於真實零件的加工工藝，可以完成基於車削加工、銑削加工的零件製造。同時通過該係統，學生可了解柔性製造係統的基本組成和基本原理，為學生提供一個開放性的，創新性的和參與性的實驗平台，讓學生全麵掌握機電一體化技術的應用開發和集成技術，幫助學生從係統整體角度去認識係統各組成部分，從而掌握機電控製係統的組成、功能及控製原理。可以促進學生在機械設計、電氣自動化、自動控製、機器人技術、計算機技術、傳感器技術等方麵的學習,並對電機驅動及控製技術、PLC控製係統的設計與應用、計算機網絡通信技術和現場總線技術、高級語言編程等技能得到實際的訓練，激發學生的學習興趣，使學生在機電係統的設計、裝配、調試能力等方麵均能得到綜合提高。該係統設計有漏電保護、短路保護、急停保護、限位保護、隔離保護等多種保護功能。
二、機器人柔性製造實訓平台,機器人柔性製造實訓設備,機器人柔性製造實訓裝置係統特點
（一）高度集成
通過Profibus-DP工業現場總線及開發型組態軟件等網絡通訊技術將係統中的所有單機模塊設備進行高度的集成。與工業現場形式完全相同。
（二）工業化、標準化、組合化
按工業級標準設計，全部軟、硬件按工業級標準選用或製造，並可全麵兼容標準工業級設備。各功能模塊既相對獨立，又可係統關聯。同時，也可根據後期零件加工的實際需求，組合擴展其他功能模塊。
（三）單元模塊化
係統中的單元設備具有“聯機/單機”兩種操作模式。所有的單元設備的軟硬件均可以脫離係統獨立操作，可用單機設備為平台，進行單項技術的研發，易擴展。既方便教學，又最大程度的滿足了教師進行科研、學生進行創新的需要。
（四）機器人嵌入式係統控製
六自由度機器人等關鍵設備采用嵌入式係統控製。係統緊湊小巧，對實時和多任務有很強的支持能力，能完成多任務並且有較短的中斷響應時間。具有功能很強的存儲區保護功能，便於學生動手操作和係統維護。
（五）開放性
開放具有自主知識產權的軟件源代碼。此外，係統中以運動控製技術為主的單元裝備需具有良好的硬件開放性，可以和工業上眾多裝備接口，進行係統集成。軟件係統采用開放式源代碼和通用軟件開發平台（MS VC++和Borland C++），用戶可以進行深層次的軟件係統二次開發，以便於開發出適合用戶需求的係統調度程序和單機運行程序，很大程度上方便了老師和同學課題研究工作。
（六）網絡化視頻監控（選配）
係統提供網絡化視頻監控模塊，使操作者在操作係統的同時，也可通過電腦屏幕實時觀看係統的實際運行狀況。同時對於有條件的學校，可將控製計算機與校園網相連解，使更多的學生和老師通過網絡觀看現場實驗過程，提高係統利用率，也可實現遠程教學。
（七）可擴展性
係統軟、硬件部分預留擴展空間，用戶可在原有係統基礎上增添設備模塊，並可輕鬆集成到係統中，為二次開發和擴展教學學科創造了極為有利條件。
（八）交互式圖形化操作界麵
係統控製軟件采用WINDOWS操作係統，具有交互式和圖形化特點，操作簡單易學，自動化程度高，使教師和學生在很短的時間之內就可以掌握對係統的操作。
（九）豐富的狀態反饋功能
通過計算機與各單元及傳感器的通訊，將係統中各環節的狀態顯示在操作界麵上，使操作者通過計算機隨時了解係統各環節的工況、狀態、運行數據，掌握係統運行狀態。
（十）完善的生產及物料存儲統計功能
根據現代柔性製造係統的特點及發展動向，不但在工作過程和原理上仿真實際生產過程，而且開發了生產及物料存儲數據庫，根據係統的運行隨時記錄和分析生產過程和存儲數據。
（十一）完善的保護功能
該係統設計有漏電保護、短路保護、急停保護、限位保護、隔離保護等多種保護功能。保證安全有效的進行教學演示和授課。
三、機器人柔性製造實訓平台,機器人柔性製造實訓設備,機器人柔性製造實訓裝置可開設的實驗內容
（一）柔性製造係統的認識實驗
（二）機器人技術和應用實驗
（三）傳感器技術的應用實驗
（四）Profibus-DP工業總線技術實驗
（五）視覺識別技術的應用實驗
（六）交流伺服、步進的電機應用實驗
（七）交流變頻技術的應用實驗
（九）多軸運動控製器實驗；
（十）氣動技術實驗；
（十一）數控加工工藝技術實驗
（十二）計算機控製係統的應用實驗
各單機運行模塊還可以開設各相關專業技術實驗，將在下列模塊單元中介紹。
四、機器人柔性製造實訓平台,機器人柔性製造實訓設備,機器人柔性製造實訓裝置適用範圍
本係統包含多種學科專業知識，具有開放性、創新性、可操作性等特點，可用於各類中專、大專、本科和研究生的實驗教學和科研工作。一般適用於以下專業的學生和老師：
電氣工程及其自動化；機械設計製造及其自動化；機電一體化；機械電子工程；機械設計及理論；電子科學與技術；測控技術與儀器；計算機科學與技術；計算機應用技術
五、機器人柔性製造實訓平台,機器人柔性製造實訓設備,機器人柔性製造實訓裝置柔性製造係統圖
5.1、本案例方案圖

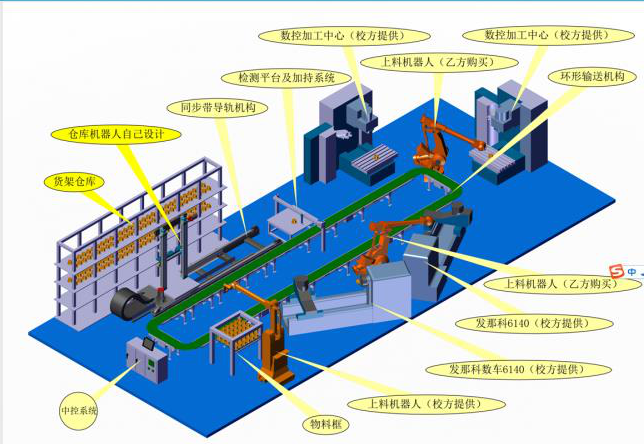

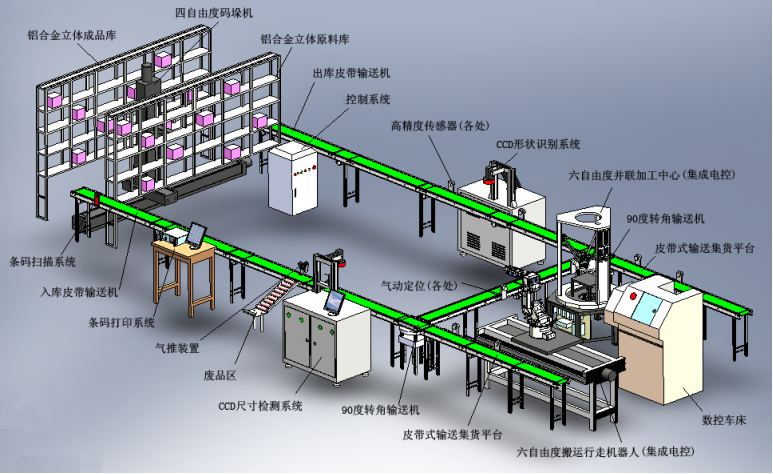

圖5-1 係統效果圖標注

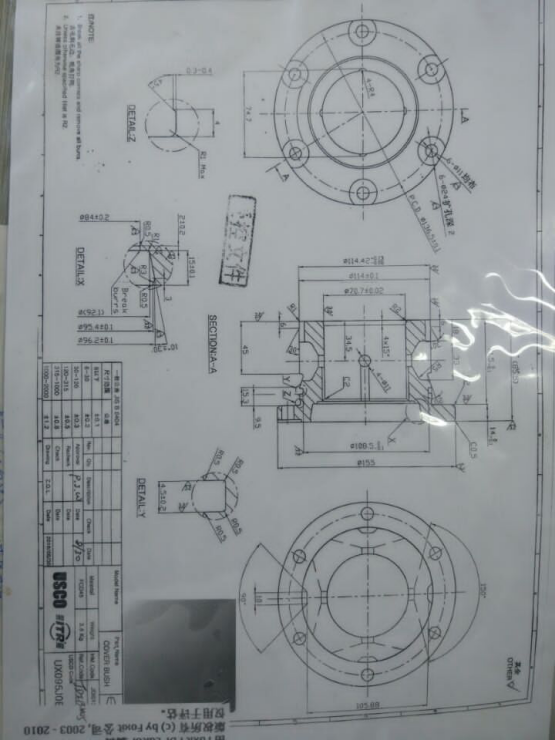

圖5-2 係統加工零件工程圖
5.2、公司關聯產品案例
圖5-3 教學型柔性製造係統效果圖

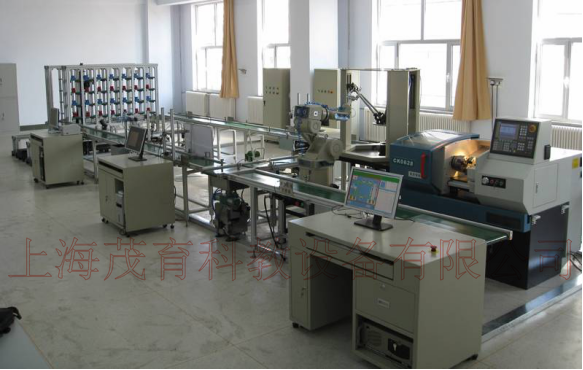

圖5-4 H型教學型柔性製造係統係統實物圖

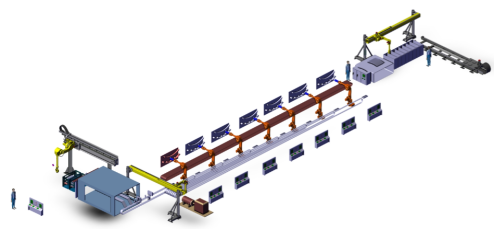

圖5-5 汽車板簧自動化生產線效果圖

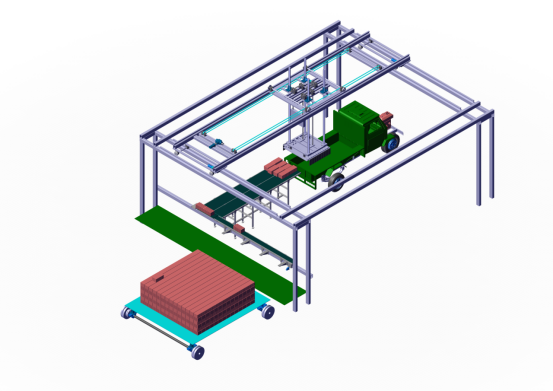

圖5-6自動搬磚機效果圖
六、機器人柔性製造實訓平台,機器人柔性製造實訓設備,機器人柔性製造實訓裝置柔性製造係統流程簡介工件或毛坯由搬運機械手從自動化立體倉庫單元的毛坯庫中取出，送到自動化輸送係統單元輸送線上。皮帶運輸機將工件或毛坯送至識別單元處停止，由識別單元對工件進行識別分類。形狀識別結束，工件向下運送至輸送機的暫存區，再由機器人抓取工件，送入相應的柔性加工單元（加工中心或數控車床）進行加工。加工完成後，由上下料搬運機器人取出工件，將工件放回到輸送線上。工件被運送到檢測與分類單元，對已加工的工件進行尺寸及位置偏差檢測。檢測結束，工件被運送到分揀單元，不合格的產品由氣推裝置送到廢品存放處。合格的產品將繼續傳送至自動化立體倉庫。根據係統數據，碼垛機將工件從輸送機上取下並送至自動化立體倉庫單元的成品庫，完成一個工作流程。
七、機器人柔性製造實訓平台,機器人柔性製造實訓設備,機器人柔性製造實訓裝置係統單元介紹
7.1.自動化立體倉庫、碼垛機單元
7.1.1.設備組成
由優質鋼結構型材搭建的立體化倉庫,與四自由度碼垛機及光電傳感器組成，完成原料及成品件的取出和存放。並由傳感器完成庫存信息的發送。

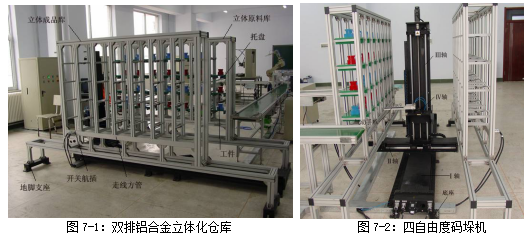

7.1.2.公司產品案例
立體化倉庫技術指標
| 立體化倉庫 | 倉位尺寸 | 570mm×500mm×450mm（可根據需求定製數量） |
| 倉位數量 | 8列4層32個（可根據需求定製數量） | |
| 外形尺寸 | 6000mm×2000mm×2500mm |
四自由度碼垛機技術參數
| 機構形態 | 直角坐標式 | |
| 自由度 | 4 | |
| 負載 | ≥50kg | |
| 每軸重複定位精度 | 0.5mm | |
| 運動分辯率 | 0.2mm | |
| 動作範圍 | Ⅰ軸行程 | 6000mm |
| Ⅱ軸行程 | 2000mm | |
| Ⅲ軸行程 | 2500mm | |
| Ⅳ軸轉動 | -100°～ +100° | |
| 出入庫流量 | 25秒/個；（根據作業要求製定） | |
| 最大速度 | 水平運行速度0 - 240m/min (變頻調速)，起升速度0-60m/min (變頻調速)； | |
| 本體重量 | 350kg | |
| 輸入電壓 | AC220V50Hz | |
| 定位方式 | 光電認址，旋轉編碼 | |
| 控製方式 | 二伺服電機二步進電機 | |
| 運行模式 | 手動；半自動；單機自動；聯機自動 | |
| 安裝環境 | 溫度 | 0～+45oC |
| 濕度 | 20～80%不結露 | |
| 振動 | 0.5G以下 | |
| 其它 |
避免易燃、腐蝕性氣體、液體 勿濺水、油、粉塵等 勿接近電器噪聲源 |
|
7.1.4.本單元係統配置
| 序號 | 名稱 | 單位 | 數量 | 品牌或廠家 | 備注 |
| 1 | 原料庫 | 個 | 1 | 上海红桃视频app（yù） | |
| 2 | 成品庫 | 個 | 1 | 上海红桃视频app | |
| 3 | 四自由度碼垛機 | 台 | 1 | 上海红桃视频app | |
| 4 | 對射開關 | 對 | 1 | 國產 | |
| 5 | PLC及擴展單元 | 套 | 1 | 歐姆龍 | |
| 6 | 控製係統 | 套 | 1 | 上海红桃视频app |
一、PLC控製係統應用實驗
二、步進或伺服電機控製特性實驗；
三、計算機網絡通信技術；
四、VC、VB等高級語言編程。
五、位置控製、速度控製等實驗；
六、多軸運動控製器實驗；

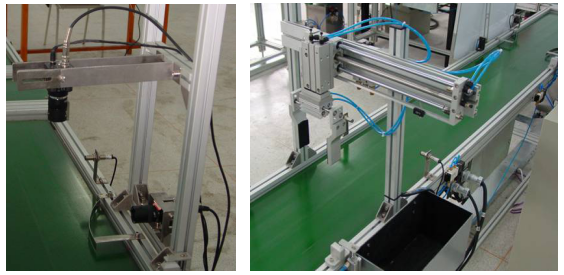

7.2.檢測與分類識別單元
7.2.1.組成及功能
由檢測識別有關傳感器以及處理軟件和其它設備（支架、工作台等）能夠組成一個相對完整的檢測識別係統，硬件之間應匹配。處理軟件能快速識別用戶所規定工件的外形元素，所提供設備等同或優於參考型號產品的性能。
7.2.3.本單元係統配置
| 序號 | 技術描述 | 單位 | 數量 |
| 1 | 檢測識別係統 | 套 | 2 |
| 2 | 計算機 | 台 | 1 |
| 3 | 檢測識別處理軟件 | 套 | 1 |
| 4 | 自動定位阻擋裝置 | 套 | 2 |
| 5 | 對射開關 | 對 | 2 |
一、圖象識別係統的應用實驗
二、計算機網絡通信技術
三、VC、VB等高級語言編程
四、位置控製、速度控製等實驗
7.3.柔性製造加工單元
7.3.1.設備組成
柔性加工單元加工以車削加工、銑削加工為主的軸類零件、盤類零件。柔性加工單元自用校方原有的2台數控車床、1台數控銑床、1台加工中心，通過選定的技術改造和布局設置，按照零件加工工藝過程要求，合理而已加工設備的順序、位置，從而滿足標書中提出的1-3個零件加工的要求。
7.3.2.本單元係統配置
| 序號 | 名稱 | 單位 | 數量 | 備注 |
| 1 | 數控加工中心 | 台 | 1 | |
| 2 | 發那科6140車床 | 台 | 2 | |
| 3 | 發那科7140銑床 | 台 | 1 | |
| 4 | 控製係統 | 套 | 1 | |
| 5 | 配套自動氣動夾具 | 套 | 4 |
一、機械製造工藝相關實驗；
二、數控加工編程實驗；
三、計算機控製；
四、位置控製、速度控製等實驗；
五、工件夾持與控製實驗；
六、實際加工實驗；
七、通訊、故障診斷維修實驗；
八、安裝接線、調試參數設置實驗。
7.4.機器人單元
7.4.1.設備組成
機器人單元由搬運機器人1台和2台加工上料機械手以及其他有關軟、硬件組成。
7.4.2.加工上料機器手技術參數
1、主體參數
| 項目 | 規格 | |
| 機器人型號 | ||
| 結構 | 關節型 | |
| 關節數 | 6 | |
| 驅動方式 | AC伺服方式 | |
| 最大動作範圍 | J1 | ±3.14rad(±180°) |
| J2 | -1.40~＋1.05 rad(-80°~＋60°) | |
| J3 | -2.33~＋2.62 rad(-133.4°~＋150°) | |
| J4 | ±3.66rad(±210°) | |
| J5 | ±2.18rad(±215°) | |
| J6 | ±3.66rad(±210°) | |
| 最大速度 | J1 | 2.01rad/s(115°/s) |
| J2 | 1.83rad/s(105°/s) | |
| J3 | 1.97rad/s(113°/s) | |
| J4 | 3.66rad/s(210°/s) | |
| J5 | 3.05rad/s(175°/s) | |
| J6 | 5.41rad/s(310°/s) | |
| 可搬質量 | 手腕部 | 10kg |
| 第1手臂上 | 5kg | |
| 手腕允許靜負載荷扭矩 | J4 | 83N·m |
| J5 | 83N·m | |
| J6 | 44N·m | |
| 手腕允許最大慣性力矩 | J4 | 8kg·m2 |
| J5 | 8kg·m2 | |
| J6 | 4kg·m2 | |
| 最大工作半徑 | ≥800mm | |
| 位置重複精度 | ±0.04mm | |
| 安裝方式 | 場麵安裝 | |
| 安置條件 | 周圍溫度：0~45° | |
| 周圍濕度：20~80%RH | ||
| 安裝麵允許振動：0.5G（4.9m/s2）以下 | ||
| 主體質量 | ≥100kg | |

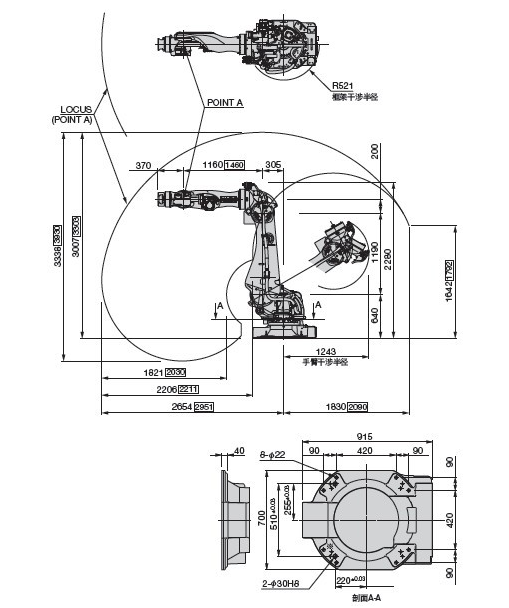

2、安裝示意圖
控製硬件：多處理器係統
主流工業控製總線
主流CPU
板上集成低功耗NS GX1 200MHz 到300MHz 處理器無風扇；
外部總線頻率:33MHz, BGA 封裝芯片組Chipset
NS GX1/CS5530A/W83977F-A 二級Cache 集成於GX1 處理器內係統存儲器System Memory
一條SODIMM 插槽最大可支持1G 內存
內存類型SDRAM ( 同步DRAM)
IDE 功能
一個EIDE 接口最多可接兩個設備支持PIO 模式3/4 或Ultra DMA33 IDE 硬盤和ATAPI CD-ROM/DVD-ROM
USB 功能
兩個USB 接口符合USB 規格Rev. 1.0
Bioses
Award Bioses 即插即用
512M (2Mbit) flash 內存芯片
備份電源
控製軟件：主流品牌機器人操作係統
強大的主流品牌編程語言
通用的文本格式
軟件出廠預裝，並存於光碟
·電源： AC 200-230v三相
·環境溫度：5°C- 45°C
·最大濕度：95%
·防護等級：IP54
·操作麵板：控製櫃上
·安全性：緊急停止，自動模式停止，測試模式停止等
·輸入輸出：數字式直流24V輸入輸出板
7.4.4.可開設的實驗內容
一、機器人的應用
二、計算機網絡通信技術應用與實驗；
三、計算機控製係統的學習與實驗；
四、位置控製、速度控製等實驗；
五、機器人正運動學分析實驗；
六、機器人關節運動軌跡規劃實驗；
七、機器人的PTP（點到點）運動軌跡規劃實驗；
八、VC、VB等高級語言編程；
九、機器人在柔性係統中的應用實驗
7.4.5.本單元係統配置
| 序號 | 名稱 | 單位 | 數量 | 備注 |
| 1 | 六自由度機器人(負載20KG) | 台 | 2 | |
| 2 | 搬運機械人 | 台 | 1 | 校方原有 |
| 4 | 六自由度機器人底座 | 台 | 2 | |
| 5 | 氣動自動定位裝置 | 套 | 2 | |
| 6 | 對射開關 | 對 | 2 | |
| 7 | 嵌入式控製係統 | 套 | 1 |
7.5.1.設備組成
本輸送係統由皮帶輸送機和轉角輸送機組成O型輸送係統，框架采用鋁合金框架,其結構簡單、重量輕，安裝、使用、維護方便。每條皮帶運輸機由鋁合金支架、皮帶、輥筒、電機與減速器組成，並且輸送機上裝有位置傳感器。轉角輸送部分由直流電機+減速器驅動，所有輸送機速度可調，係統中要有一條變頻調速輸送線。
7.5.2.功能特點
本輸送係統由O型組成進行工件的輸送，鋁合金框架,其結構簡單、重量輕，安裝、使用、維護方便。
7.5.3.公司產品案例

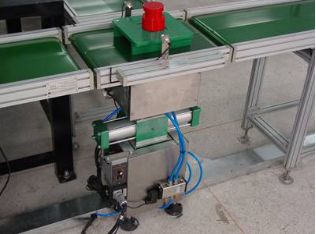

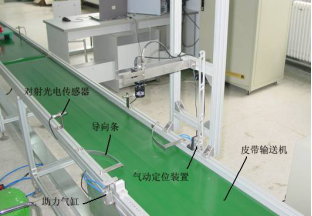

圖、皮帶輸送機及附件
圖、
7.5.4.技術參數| 皮帶輸送機 | 有效工作寬度 | 300-400mm |
| 工作高度 | 750mm | |
| 有效區域 | 16米´6米 | |
| 運行速度 | 5m/min～10m/min | |
| 電機 | 1.5kw | |
| 承載能力 | 200kg | |
| 90度轉角輸送機 | 工作高度 | 750mm |
| 旋轉角度 | 90度 |
7.7.5.本單元係統配置
| 序號 | 名稱 | 單位 | 數量 | 備注 |
| 1 | 皮帶輸送機（含電機、減速器、變頻器、支架等） | 套 | 12套 |
4米:8套 3米:4套 |
| 2 | 90度轉角輸送機 | 台 | 2 | / |
| 3 | PLC及擴展單元 | 套 | 1 | / |
7.7.6.可開設的實驗內容
一、輸送機的應用與實驗；二、PLC編程實驗
三、電機控製等有關實驗
八、機器人柔性製造實訓平台,機器人柔性製造實訓設備,機器人柔性製造實訓裝置工業總線控製係統
8.1.總線控製係統
係統總線控製係統由主控計算機、工位計算機、嵌入式運動控製器、PLC等控製硬件組成。通過ProfiBus-DP總線同主控計算機控製中心做數據交換。

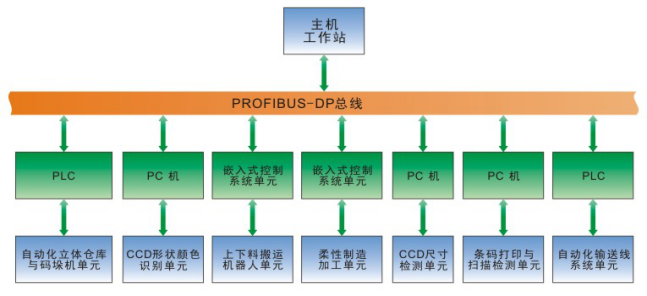

圖、控製係統組網圖
8.2.係統安全保護係統由於該係統中的轉動、移動、自動化的設備多，這對於建設一個國內先進的實驗室來說，係統的安全保護係統是非常重要的，係統中設計了多層次多重保護措施。
一、機械保護：對存在危險性機械，碼垛機、六自由的機器人等設置有機械碰撞強行停止運行的措施。
二、電氣停止保護：對存在危險性機械，設置有危險設置緊急電氣停止保護措施，如堆垛機上下限位、軌道起點、終點限位緊急電氣停止運行。
三、電氣減速運行保護：對運動機械在上述危險位置前設置有緊急減速運行開關，以便使碼垛機、六自由度串聯機器人在危險位置就提前減速運行。
四、區域性安全保護：碼垛機、六自由度串聯機器人、六自由度並聯機器人運行等區域，為避免產生危險後果，設置區域性報警、停止傳感器裝置，以便緊急停止運行中的設備。
五、人工緊急停止：在現場管理人員附近設置人工緊急停止按鈕，一旦出現不安全預兆，可按下“緊停”按鈕，緊急停止運行設備。
九、機器人柔性製造實訓平台,機器人柔性製造實訓設備,機器人柔性製造實訓裝置控製軟件
9.1.控製軟件概述
軟件部分包括主控單元和各分站控製單元，其中主控單元由工業計算機及主控軟件組成，通過ProfiBus-DP總線通訊采集各分站信息，並協調各個分站動作，同時實現人機交互界麵接受用戶控製和操作。
硬件配置：P4級計算機、內存1G、19寸純屏顯示器。
軟件運行平台：Windows NT4.0、Workstation 、Windows 2000、Windows XP。
軟件開發平台：Windows NT4.0、Workstation 、Visual C++ 6.0，Microsoft Access或SQL2000，組態王。
9.2.控製軟件功能
9.2.1.主控單元

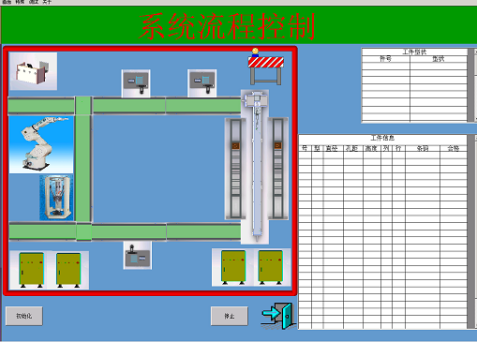

係統提供可視化界麵，模塊內部負責實現工作流邏輯配置與時序控製，操作員在此可以操作係統的初始化、運行、停止工作，並開始整個物流係統的連續工作，同時可以實時觀察到各個作業節點的工作狀況及工件信息。

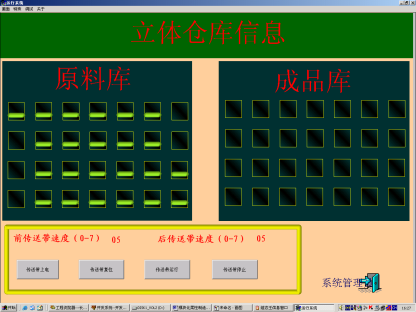

係統提供可視化界麵，操作員對各個倉庫的物料儲存狀態可以實時進行監控。
係統提供可視化界麵，操作員可將物流係統分為若幹個作業完成，其中分別包括控製各個傳送帶裝置的運動、氣推裝置的控製、立體倉庫碼垛機的控製、六自由度並聯加工中心的控製、數控車床控製、六自由度搬運機器人的控製、氣動分揀條碼檢測單元的控製以及電源開關的控製。
9.2.4.加工上料機器手控製

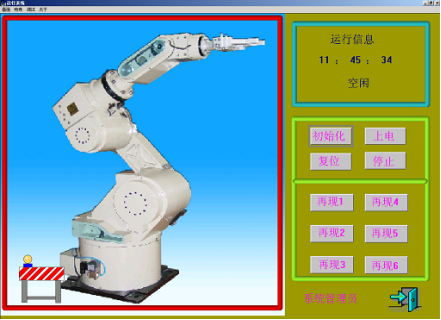

係統提供可視化界麵，操作員可以在此對加工上料機器手進行運動控製，該模塊通過網絡通訊控製上下料搬運分站來實現動作。

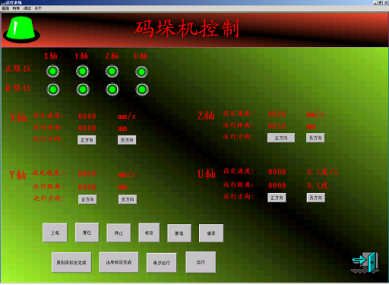

係統提供可視化界麵，操作員可以在此對四自由度碼垛機進行運動控製，該模塊通過網絡通訊控製四自由度碼垛機實現各軸動作。
設定操作員的不同權限，不同權限可以做不同的事情，例如：係統管理員可以使用所有功能而普通操作員隻可以使用其中一項或幾項功能。
9.2.7.係統狀態
係統提供可視化界麵，操作員可以實時監控各個設備的工作狀態。其中包括各個裝置是否正在運行，各個裝置是否已經通電。物流係統中正在分揀的各個物料的所在位置。

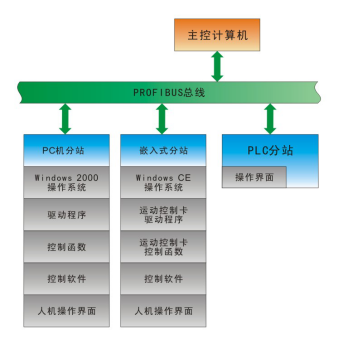

整體結構圖
十、機器人柔性製造實訓平台,機器人柔性製造實訓設備,機器人柔性製造實訓裝置其他配件說明10.1.計算機
計算機技術參數：主流品牌計算機
處理器：英特爾奔騰D945雙核處理器（3.40GHZ，800MHZ前端總線，2×2MB二級緩存）；
操作係統：正版windows XP專業版；芯片組：英特爾P965 Express芯片組內存；DDR 512M；硬盤：80G；光驅：DVDRW；圖形：256MB PCI，顯示器：19′液晶顯示器。
10.2.可編程控製器（PLC：S7-200 CPU224）
1、一般性能
S7-200 CPU224的一般性能如下表所示。
S7-200 CPU224一般性能表
| 電源電壓 | DC 24V，AC 100~230V |
| 電源電壓波動 | DC 20.4-28.8V，AC 84-264V（47-63Hz） |
| 環境溫度、濕度 | 水平安裝0~550C，垂直安裝0~450C，5~95% |
| 大氣壓 | 860~1080hPa |
| 保護等級 | IP20到IEC529 |
| 輸出給傳感器的電壓 | DC 24V （20.4-28.8V） |
| 輸出給傳感器的電流 | 280mA，電子式短路保護（600mA） |
| 為擴展模塊提供的輸出電流 | 660mA |
| 程序存儲器 | 8K字節/典型值為2.6K條指令 |
| 數據存儲器 | 2.5K字 |
| 存儲器子模塊 | 1個可插入的存儲器子模塊 |
| 數據後備 |
整個BD1在EEPROM中無需維護 在RAM中當前的DB1標誌位、定時器、計數器等通過高能電容或電池維持，後備時間190h（400C時120h），插入電池後備200天 |
| 編程語言 | LAD，FBD，STL |
| 程序結構 | 一個主程序塊（可以包括子程序） |
| 程序執行 | 自由循環。中斷控製，定時控製（1~255ms） |
| 子程序級 | 8級 |
| 用戶程序保護 | 3級口令保護 |
| 指令集 | 邏輯運算、應用功能 |
| 位操作執行時間 | 0.37μs |
| 掃描時間監控 | 300ms（可重啟動） |
| 內部標誌位 | 256，可保持：EEPROM中0~112 |
| 計數器 | 0~256，可保持：256，6個高速計數器 |
| 定時器 |
可保持：256， 4個定時器，1ms~30s 16個定時器，10ms~5min 236個定時器，100ms~54min |
| 接口 | 一個RS485通信接口 |
| 可連接的編程器/PC | PG740P = 2 \* ROMAN II，PG760P = 2 \* ROMAN II，PC（AT） |
| 本機I/O |
數字量輸入：14，其中4個可用作硬件中斷，14個用於高速功能 數字量輸出：10，其中2個可用作本機功能， 模擬電位器：2個 |
| 可連接的I/O |
數字量輸入/輸出：最多94/74 模擬量輸入/輸出：最多28/7（或14） AS接口輸入/輸出：496 |
| 最多可接擴展模塊 | 7個 |
S7-200 CPU224的輸入特性如下表所示。
S7-200 CPU224輸入特性表
| 類型 | 源型或匯型 |
| 輸入電壓 | DC 24V，“1信號”：14-35A，“0信號”：0-5A， |
| 隔離 | 光耦隔離，6點和8點 |
| 輸入電流 | “1信號”：最大4mA |
| 輸入延遲（額定輸入電壓） |
所有標準輸入：全部0.2-12.8ms（可調節） 中斷輸入：（I0.0-0.3）0.2-12.8ms（可調節） 高速計數器：（I0.0-0.5）最大30kHz |
S7-200 CPU224輸出特性如下表所示。
表：S7-200 CPU224的輸出特性
| 類型 | 晶體管輸出型 | 繼電器輸出型 |
| 額定負載電壓 | DC 24V（20.4-28.8V） |
DC 24V（4-30V） AC24-230V（20-250V） |
| 輸出電壓 | “1信號”：最小DC 20V | L+/L- |
| 隔離 | 光耦隔離，5點 | 繼電器隔離，3點和4點 |
| 最大輸出電流 | “1信號”：0.75A | “1信號”：2A |
| 最小輸出電流 | “0信號”：10μsA | “0信號”：0mA |
| 輸出開關容量 |
阻性負載：0.75A 燈負載：5W |
阻性負載：2A 燈負載：DC30W，AC200W |
S7-200係列PLC是模塊式結構，可以通過配接各種擴展模塊來達到擴展功能、擴大控製能力的目的。目前S7-200主要有三大類擴展模塊。
（1）輸入/輸出擴展模塊 S7-200 CPU上已經集成了一定數量的數字量I/O點，但如用戶需要多於CPU單元I/O點時，必須對係統做必要的擴展。CPU221無I/O擴展能力，CPU 222最多可連接2個擴展模塊（數字量或模擬量），而CPU224和CPU226最多可連接7個擴展模塊。
S7-200 PLC係列目前總共提供共5大類擴展模塊：數字量輸入擴展板EM221（8路擴展輸入）；數字量輸出擴展板EM222（8路擴展輸出）；數字量輸入和輸出混合擴展板EM223（8I/O，16I/O，32I/O）；模擬量輸入擴展板EM231，每個EM231可擴展3路模擬量輸入通道，A/D轉換時間為25μs，12位；模擬量輸入和輸出混合擴展模板EM235，每個EM235可同時擴展3路模擬輸入和1路模擬量輸出通道，其中A/D轉換時間為25μs，D/A轉換時間]100μs，位數均為12位。
基本單元通過其右側的擴展接口用總線連接器（插件）與擴展單元左側的擴展接口相連接。擴展單元正常工作需要+5VDC工作電源，此電源由基本單元通過總線連接器提供，擴展單元的24VDC輸入點和輸出點電源，可由基本單元的24VDC電源供電，但要注意基本單元所提供的最大電流能力。
（2）熱電偶/熱電阻擴展模塊 熱電偶、熱電阻模塊（EM231）是為CPU222，CPU224，CPU226設計的，S7-200與多種熱電偶、熱電阻的連接備有隔離接口。用戶通過模塊上的DIP開關來選擇熱電偶或熱電阻的類型，接線方式，測量單位和開路故障的方向。
（3）通訊擴展模塊 除了CPU集成通訊口外，S7-200還可以通過通訊擴展模塊連接成更大的網絡。S7-200係列目前有兩種通訊擴展模塊：PROFIBUS-DP擴展從站模塊（EM277）和AS-i接口擴展模塊（CP243-2）。
S7-200係列PLC輸入/輸出擴展模塊的主要技術性能如下表所示。
表：S7-200係列PLC輸入/輸出擴展模塊的主要技術性能
| 類型 | 數字量擴展模塊 | 模擬量擴展模塊 | ||||
| 型號 | EM221 | EM222 | EM223 | EM231 | EM232 | EM235 |
| 輸入點 | 8 | 無 | 4/8/16 | 3 | 無 | 3 |
| 輸出點 | 無 | 8 | 4/8/16 | 無 | 2 | 1 |
| 隔離組點數 | 8 | 2 | 4 | 無 | 無 | 無 |
| 輸入電壓 | DC24V | DC24V | ||||
| 輸出電壓 | DC24V或AC24-230V | DC24V或AC24-230V | ||||
| A/D轉換時間 | <250μs | <250μs | ||||
| 分辨率 |
12bit A/D轉換 |
電壓：12bit 電流：11bit |
12bit A/D轉換 |
|||
基本概述
產地: 亞太 品牌: 光控豹 型號: HX-S121S1R2
套餐類型:官方標配 攝像頭類型:無攝像頭 是否無線:有線 是否觸摸屏:觸摸屏 能效等級:一級 觸摸屏類型: 電阻屏
附加功能:內置音箱、升降、可壁掛 屏幕尺寸:12英寸
售後服務:三包 是否寬屏:否 垂直可視角度:145°
黑白響應時間:5毫秒 灰階響應時間:5毫秒 點距:0.291mm 麵板類型:TFT 接口類型:DC 音頻 COM/USB
平均亮度:350cd/m^2 分辨率:800x600 水平可視角度:145° 液晶屏種類:完美屏 屏幕比例:4:3 標稱對比度:450:1
屏幕類型:LED 是否自帶音箱:是 適用場景:工業
參數性能
| 顯示參數 | 整機參數 | ||
| 屏幕尺寸 | 10.4寸 | 整機型號 | HX-S104S1R2 |
| 屏幕比例 | 4：3（正屏） | 供電方式 | 12V-4A（外置：AC180-240V，50-60Hz） |
| 麵板類型 | 工控A+規屏 TFT | 最大功率 | 48W |
| 最佳分辨率 | 800*600 | 外觀顏色 | 黑色 |
| 點距 | 0.264mm | 外殼材質 | 全金屬冷軋板 |
| 平均響應時間 | 5ms | 內置喇叭 | 無 |
| 對比度 | 500：1 | 工作溫度/濕度 | 0-60度（20%-65%） |
| 顯示色彩 | 16.7M | 儲存溫度/濕度 | -10-60度（10%-75%） |
| 背光壽命 | 50000h | 語言菜單 | 簡體中文 |
| 平均亮度 | 300cd/m2 | 安裝方式 | 可選 |
| 視角 | 75/75/75/75 | 節能保護 | 有 |
| 觸摸參數 | 售後質保 | ||
| 觸摸類型 | 5線電阻屏單點觸摸 | 接口類型 | DG（電源）,VGA+DVI（視頻）,USB（觸摸）等 |
| 感應力度 | 40g-250g | ||
| 觸摸次數 | ³3500萬次 | 支持係統 | Windows、androids |
| 表明硬度 | ³3H | 配件清單 | 電源適配器，VGA或DVI線，音頻線，觸摸驅動軟件 |
| 觸摸方式 | 壓力感應 | ||
| 通訊接口 | USB或COM | ||
| 屏透光率 | ³90% | 保修時間 | 1年 |
| 屏分辨率 | 2048*2048 | 保修方式 | 送修或寄修 |
1、係統占地麵積：≤6m×16m；
2、電源：三相五線：AC380V ，50Hz；電壓波動範圍±15%；單相：AC220V，50Hz；電壓波動範圍±15%；
3、壓縮空氣運行壓力：0.4 -- 0.6MPa；
4、地坪載荷：³2T/M²；
5、房屋高度：³2.5 m；
6、毛坯或工件材料：鋼、有色金屬、工程塑料；
7、係統可同時滿足30-35名學生進行實驗；
8、係統各組成單元具有足夠的剛度，設備運行時不會產生幹擾正常教學的噪音。
9、工具櫃：2台 規格：長×寬×高：900×390×1800mm，采用0.6mm冷軋鋼板，表麵經磷化處理後采用靜電噴塑工藝，中間有兩個抽屜，抽屜上下空間各分為兩層，上麵為玻璃櫃門，下麵為鋼質櫃門。
十二、提供的文檔資料
12.1 係統實驗指導書機械篇
我公司提供的實驗指導書機械篇不僅提供了教學大綱供學院參考，而且從係統單元層麵上詳細介紹了每個模塊單元組成基本設備的設計思想、設計過程、工藝方法、結構組成、計算方法、與實驗相配套的教學內容，並在介紹本係統設備基礎上擴展到工業相關設備的基本知識。在每一個模塊或者設備介紹下，指導書還留有實驗作業，讓學生充分掌握所了解和學到的專業知識，並具有較強的動手能力。
12.2 係統實驗指導書控製篇
與機械篇構成一樣，係統的介紹了整體及模塊組成設備的控製原理和方法，闡述了本係統中包含的電氣控製與單片機直至工業控製領域內大多數自動控製知識。並在係統知識範圍內預設了課程試驗作業，讓學生在本專業課程基礎上提高自己。並了解和掌握工業現場所應用到的基本知識。
12.3 係統軟件使用說明書
係統軟件使用說明書著重與軟件安裝使用和注意事項。並介紹二次開發相關知識，以及係統軟件基礎上增加功能的示例等。軟件說明書還包含單個模塊，比如串聯和並聯機器人單獨使用的軟件說明書，並配備完善的恢複功能，學生或者教師可在軟件基礎上任意合理更改，最終都能恢複到初始狀態。
12.4 機器人使用說明書
為單個機器人使用時的硬件與使用說明書。
12.5 機器人實驗指導書
為單個機器人進行教學實驗的指導材料，包括機器人機械係統與控製係統的介紹，以及機器人正、逆運動學分析，還有插補運動、軌跡規劃、點到點運動、裝配、搬運等實驗過程介紹。並具有一定的實驗格式。
12.6 電控布線圖與原理圖
12.7 軟件動態鏈接庫與二次開發接口、部分源代碼
12.8 其他外購設備（數控車床與元器件等）說明書
