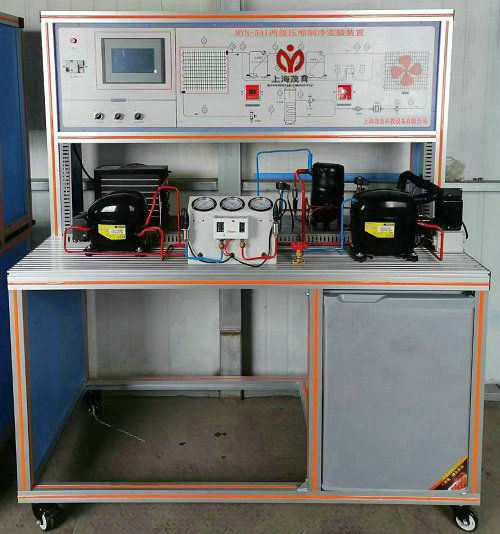

兩級壓縮式製冷循環實驗裝置,兩級壓縮式製冷循環實驗設備
2026-03-09 11:07
1、本實驗裝置是將壓縮過程分兩次來實現，即將自蒸發器來的壓力為P0的製冷劑蒸氣，先用低壓壓縮機(或壓縮機的低壓級)壓縮到中間壓力Pm，然後再用高壓壓縮機(或壓縮機的高壓級)壓縮到冷凝壓力。因此，它需要用兩台壓縮機，或使用雙級壓縮機。
2、本裝置采用一級節流中間不完全冷卻的雙級壓縮製冷循環。
二、主要技術性能：
1、輸入電源：三相五線～220±10% 50Hz。
2、工作環境：環境溫度範圍為-5℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m。
3、裝置容量：≤3kVA。
4、噪聲：≤40dB(A)。
5、製冷裝置能達到的溫度不高於-40℃。
6、安全保護：具有電流漏電流保護裝置，安全符合國家標準。
7、製冷量：2.0KW。
8、一級節流中間不完全冷卻的雙級壓縮製冷循環
9、尺寸：1500*800*1600MM
*10、流量可調節，調節方式：觸摸屏
三、主要配置：
1、裝置應包含實訓台、低溫箱製冷係統、交流電源控製單元、壓力檢測單元、溫度檢測單元及模擬故障等。
2、實訓台是鐵質雙層亞光密紋噴塑結構，鋁質麵板。桌麵為防火、防水、耐磨高密度板,結構堅固。實訓台有四個萬向輪方便移動。
3、雙級製冷係統應包括整套的冷藏櫃櫃體，如蒸發器、冷凝器、儲液罐、壓縮機、冷凝風扇等，管路中還設有控製閥等實訓所必需的部件。
4、壓縮機為中溫壓縮機。裝有溫度傳感器高壓、低壓的合適部位，以及膨脹容器處設置
5、主要係統部件:高溫係統壓縮機、低溫係統壓縮機、高溫冷凝器、蒸發冷凝器、節流閥、中冷器、蒸發器等組成的二級壓壓縮機循環製冷係統。
*6.、製冷變量調節係統：在高溫係統、低溫係統的節流膨脹閥采用可變流量製冷冷變量調節係統。製冷劑流量可為電位手動設，提高實驗的可操作範圍。手動設定調節功能，可在機組開發和調試階段，可以通過控製器手動調節功能，取得有效的試驗數據。在蒸發器不同壓力下，實現壓縮機在不同製冷量的測試，具有壓縮機過冷/過熱自動調節， 改變了機械式節流裝置在實驗過程中難以調節和損壞,讓學生在實驗過程中學習電子控製的方法，操作調節方式，技術參數調整。嵌入式觸摸屏主機係統由顯示模塊、功能模塊、嵌入式觸摸屏主機，采用觸摸屏控製,可直接進入係統調節，電壓5-36V/50HZ，帶開機語音功能，尺寸5寸，內存156M,電容式。
1）、可顯示壓縮機排氣溫度、壓縮機吸氣溫度、蒸發器溫度、冷凝溫度。
2)、上位機軟件同時在線同時監控係統的狀態（選配）。數碼管顯示器在線顯示開度、溫度以及故障代碼。數碼管顯示器在線顯示開度和溫度以及故障代碼.
7、交流電源控製單元：采用三相四線220V交流電源供電，應配有交流電壓表1隻，測量範圍０～250V；交流電流表1隻，測量範圍０～15A，漏電保護器控製控製屏總電源。
8、製冷係統壓力：檢測單元提供3隻真空壓力表（精度不低於2.5級），測量範圍分別為-0.1～0.9MPa、-0.1～1.5MPa、-0.1～3.5MPa,可顯示係統工作時不同位置的壓力變化。
9、溫度檢測單元：采用PT100傳感器（精度不低於0.5級），分別測量：高溫度機出口溫度、低溫度機出口溫度，冷凝出口、冷凝器溫度和蒸發器溫度。
10、麵板上放置在雙級壓縮機製冷流程圖，心彩色形式代表各種工況狀態。
四、台實訓功能：
1、兩級壓縮式製冷係統原理。
2、兩級壓縮式低溫製冷的係統電氣部件檢測實訓。
3、 兩級壓縮式低溫製冷的係統啟動、運行和調試實訓。
4、兩級壓縮式低溫製冷的電氣係統故障模擬設置實訓。
的係統電氣係統原理分析和實訓
5、高級機流量調節實驗分析
6、低級機流量調節實驗分析
7、中間冷卻器的作用分析
8、一級節流中間不完全冷卻的雙級壓縮製冷循環
