直流调速技能实训装置

一、MYDJ-28 直流调速技能实训装置-概述：
本控制柜针对维修电工高级和技师技能培训及考核而研制的，也可作为各职业院校《电力电子技术》、《电力拖动自动控制系统》、《交直流调速》等课程的实训设备。

二、技术性能
1、输入电源：三相四线（或三相五线）～380V±10% 50Hz
2、工作环境：温度-10℃～+40℃　相对湿度＜85%（25℃）海拔＜4000m
3、装置容量：≤1.5kVA
4、安全保护措施：具有漏电保护、过流保护等功能，安全性符合国家相关标准
三、装置配备

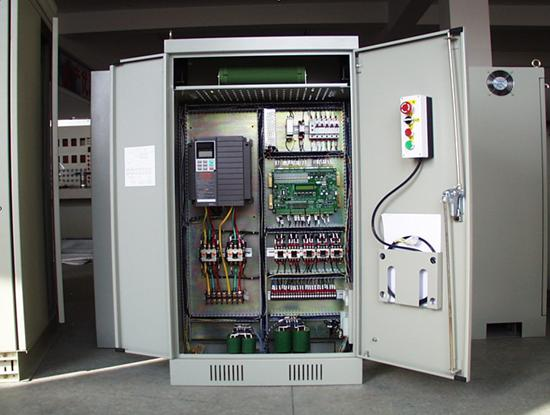

1、工业控制柜
控制柜设有玻璃门、直观清晰。最上部为示波器放置区。中间部分为控制模块安装区、电源控制及仪表区，仪表装有交直流电压表（精度0.5级）、交直流电流表（精度0.5级）和数字转速表（可显示0～±3000r/min，实时数字显示电机转速，同时输出模拟量电压信号）；下部为变流功率模块、三相同步变压器、三相电流互感器及可调电阻负载等。
2、调速机组
  1）电机导轨：采用不锈钢材料，平整度好，无应力变形，加工精细，同心度好，互换性好，能保证电机与电机、电机与发电机之间连接的同心度不超过±5丝，电机运行噪声小，导轨还带有便携式手柄和减振底脚。
  2）测速光电编码器系统：测速采用日本欧姆龙1024增量式光电编码器，可以实现电机转速0～6000r/min的精确测量，转速表5位LED显示；通过单片机实现转速数字信号与电压信号的线性转换V=f（n），能提供精确稳定的转速反馈电压信号，正反转输出电压对称性误差≤1‰，克服了采用测速发电机测速精度低、测量范围小、对称性差及非线性变化等缺点。
  3）直流电动机：220V、1.1A、185W、1600rpm。
  4）直流发电机：200V、1.1A、220W、1600rpm。
3.实训控制模块
1）给定调节板：提供0～+15V连续可调直流电源一组。
2）电源板：提供-15V、+15V、+24V直流电源各一组。
3）带电流截止负反馈的电压单闭环调节板
4）带电流截止负反馈的转速单闭环调节板
5）电压、电流双闭环调节板
6）转速、电流双闭环调节板
7）提供用于调速系统的速度、电流调节器（调节器I、II），实训时可以灵活改变系统的控制参数，观测不同的参数对系统的动态性能、稳态性能稳定性及相应时间等影响，系统无静差精度高达0.3%以上。
8）电压检测与反馈板(TVD)
9）输入0～300V，输出0～10V。
10）电流检测、反馈与保护板（FBC+FA）
11）输入0～2A，输出0～10V。
12）转速检测（欧姆龙1024点光电编码器）与转速变换板（FBS）
13）输入0～1500rpm，输出0～10V。
14）集成移相脉冲触发板
15）采用西门子TC787三相集成触发电路，抗干扰能力强，三相脉冲间隔均匀，移相平滑性好，产生双窄脉冲脉冲移相范围为0～170°，配合晶闸管变流器模块，可完成三相全控整流、三相交流调压等实训。
16）保护电路板：具有主电路过流、短路等保护及告警、指示并切断总电源功能。
17）励磁电源：提供220V/0.5A直流电源。
18）晶闸管变流器
19）提供6只功率晶闸管。
四、实训项目
任务一：开环系统的调试
1、电源相序的校对
2、继电控制电路的校对
3、触发、驱动、检测、调节电路的调试
4、开环调整（阻性负载）
5、三相桥式全控整流电路
6、三相交流调压电路
7、保护环节调试（阻性负载），过流值的整定和截流值的整定
8、保护环节调试（电动机负载），过流值的整定和电机堵转截流值的整定
任务二：闭环系统的调试
1、初始相位角的调整
2、确定各反馈量的极性、参考值
3、保护环节调试（阻性负载），过流值的整定和截流值的整定
4、保护环节调试（电动机负载），过流值的整定和电机堵转截流值的整定
5、电压反馈系数整定
6、电流反馈系数整定
7、转速反馈系数整定
8、电压单闭环直流调速系统
9、转速单闭环直流调速系统
10、带电流截止负反馈转速单闭环直流调速系统
11、电压、电流双闭环直流调速系统
12、转速、电流双闭环直流调速系统

---
