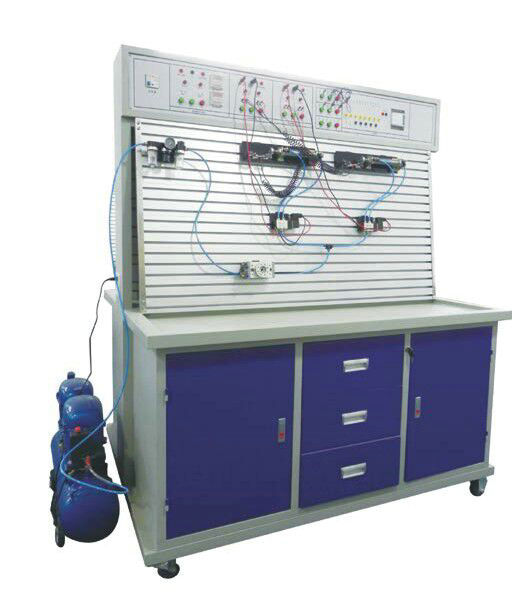

透明氣動液壓PLC綜合控製實訓台,透明氣動液壓綜合控製實訓設備
2023-11-17 15:56
透明氣動液壓PLC綜合控製實訓台，透明氣動液壓PLC綜合控製實訓設備，透明氣動液壓PLC綜合控製實訓裝置是根據高校機電一體化對氣、電、液控製的教學大綱要求，綜合了氣動PLC與液壓PLC控製實驗設備的優點，采用了開放型綜合實驗台結構，經不斷創新改進研製而成的。是目前集氣動控製技術、液壓傳動控製技術以及PLC可編程序控製器控製技術於一體的理想的綜合性實驗設備。實驗時，它們可以相互輔成，交叉控製。可以讓學生直觀、感性地對比、了解氣、電、液各自具有的特點、特色、及優缺點等。
液壓實驗元件均為透明有機材料製成，透明直觀。便於了解掌握幾十種常用液壓元件的結構、性能及用途。掌握幾十種基本實驗回路的工作過程及原理。實驗時，組裝實驗回路快捷、方便。
氣動實驗與液壓實驗電氣主控單元配備1套PLC可編程序控製器控製，可與PC微機通訊實現微機智能控製。同時，以氣動及液壓回路為控製對象，加強對PLC可編程序控製器的學習及應用。
同時，配備獨立的繼電器控製單元進行電氣控製，簡單實用。通過與PLC比較，，可以加深對PLC可編程序控製器的了解及掌握。
二、透明氣動液壓PLC綜合控製實訓台-產品組成：
實驗係統采用“二合一”雙麵結構，即一張實驗桌可供兩組四位學生分別進行氣動實驗與液壓實驗，也可以雙麵同時進行氣動液壓綜合實驗，優化共享資源，提高產品的性能價格比。整體結構簡單，實用性強。
該實驗台采用了采用1.2mm冷紮鋼板製作，並進行噴丸處理,外形結構美觀大方，堅固耐用，操作方便。基本配置為：氣動實驗元件1套；氣動實驗PLC電氣控製係統1套；氣動實驗繼電器控製模塊1套；低噪音空壓機1台；液壓實驗元件1套，液壓實驗PLC電氣控製係統1套；液壓實驗繼電器控製模塊1套；液壓實驗泵站1台。（計算機根據學校要求另行配置）
利用此套實驗設備既可分別獨立地進行氣動控製、液壓控製相應的基本回路及其應用實驗，以及 PLC編程及控製實驗；同時，也可綜合地進行相互配合的實驗：如實現氣-電控製，氣-液控製，電-液控製，以及氣-電-液綜合控製等。
1、電源：AC: 220V 50HZ
2、實驗台外形尺寸： 1500×1000×1800mm（長×寬×高）
3、PLC可編程序控製器：三菱FX1S－20MR（繼電器輸出方式）。
4、低噪音空氣壓縮機：電源 AC220V 功率：360W
5、液壓實驗泵站500*350*300(mm)
工作電源：AC：220V 永磁調速電機,調速範圍：0-1500轉/分
安全限速範圍：1000-1500轉/分 油泵輸出最高工作壓力：2.5MPa 安全壓力設定範圍：0.3 - 2.5 MPa 液壓泵工作時離液壓台1.5m遠處噪聲≤58dB
四、實驗項目：
（一）氣動基本控製回路實驗
1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控製回路
4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩衝回路
8、二次壓力控製回路
9、高低壓轉換回路
10、計數回路
11、延時回路
12、過載保護回路
13、互鎖回路
14、單缸單往複控製回路
15、單缸連續往複動作回路
16、直線缸、旋轉缸順序動作回路
17、多缸順序動作回路
18、雙缸同步動作回路
19、四缸聯動回路
20、卸荷回路
21、或門型梭閥的應用回路
22、快速排氣閥應用回路
其它擴展實驗:
1）單回路作用缸自動控製
2）多回路作用缸自動控製
3）PLC控 製技術的應用
4）繼電器控製技術應用
5）其它綜合、擴展性實驗等類型的氣動回路
（二）液壓傳動基本回路實驗
1、用換向閥的換向回路
2、用“O”型機能換向閥的閉鎖回路
3、用液控單向閥的閉鎖回路
4、壓力調定回路
5、二級壓力回路
6、用減壓閥的減壓回路
7、用增壓缸的增壓回路
8、用換向閥的卸載回路
9、進油節流調速回路
10、回油節流調速回路
11、調速齒輪泵調速回路
12、調速齒輪泵和調速閥的複合調速回路
13、流量閥短接的速度換接回路
14、二次進給回路
15、用順序閥的順序動作回路
16、用壓力繼電器的順序動作回路
17、用行程開關的順序動作回路
18、用行程換向閥的順序動作回路
其它擴展實驗
1）小孔壓力——流量特性實驗
2）卸荷實驗
3）節流變速實驗
4）負載變速實驗
5）速度穩定實驗
6）壓力控製回路實驗
7）速度調節回路實驗
8）方向控製回路實驗
9）差動回路實驗
10）溢流閥特性實驗
11）換向閥特性測試
12）調速閥特性實驗
13）液壓缸特性實驗
14）節流閥旁路節流實驗
15）調速閥進油節流實驗
