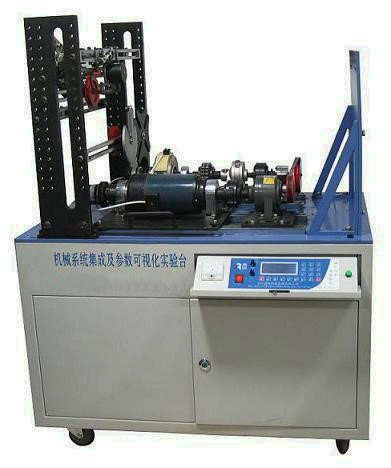

機械係統集成及參數可視化分析實驗台,機械係統集成及參數可視化



一、機械係統集成及參數可視化分析實驗台-主要技術參數
1、直流電機功率：600W；
2、工作轉速：0-800 rpm；
3、最大允許加載力200kg
4、外形尺寸：1150×750×550mm
5、重量：340kg
6、直線位移傳感器一個：WYDC-200L，量程L=200mm，精度：0.5%；
7、光柵角位移傳感器參數3個：GFJ-7-5V/1000P   1000柵/轉；
8、測力傳感器參數2個：額定量程10 kg，可超載50％，精度0.1％；
二、基本配置：
1、驅動源：采用直流調速電機，其動力輸出端可聯接帶、鏈聯軸器等，另一端聯接光柵角位移傳感器，其圓周方向有測力傳感器，可檢測動力輸出的扭矩和速度；
2、帶傳動：雙槽主動帶輪一個D=90，
三角帶輪D1=80 D2=120，
三角皮帶A-660、A-800、A-630、A-960、A-1000、A-1100；
3、鏈傳動：Z1=20，Z2=25
套筒滾子鏈08B-1×52、08B-1×66、08B-1×80、08B-1×88
帶輪、鏈輪在軸上的安裝方式采用了直聯式和過渡聯接兩種方式；
4、聯軸器： 彈性柱銷聯軸器：  聯接孔徑為φ18，
撓性爪型聯軸器：   聯接孔徑為φ18，
滾子鏈聯軸器：     聯接孔徑為φ18，
單叉鉸鏈聯軸器：   聯接孔徑為φ18，
雙叉鉸鏈聯軸器：   聯接孔徑為φ18；
5、離合器：采用DLYO-5A型牙嵌電磁離合器，外裝雙槽皮帶輪（D2=173mm），其兩端軸伸可聯接；
6、減速器：圓柱齒輪減速器H1=72.5，H2=88.5，i=1：10，
蝸輪減速器H=40， i=1：10，
擺線針輪減速器H=60，i=1：11，
雙入、雙出軸整體萬能型；
7、執行件拆裝平台：
a：由六根橫梁及兩塊側板組成，橫梁之間間距可在側板上輕鬆調整，可形成四層安裝空間，執行件均可在橫梁上安裝，橫梁兩端加工有裝入孔，鉸鏈可直接通過此孔插入橫梁安裝槽
b：曲柄有兩種：一種采用鉸接形式，曲柄長在30-60mm範圍內有級可調；另一種采用固定支承座與橫梁連結形式，曲柄長在30-50mm範圍內無級可調；
c：齒輪齒條機構：采用整體結構，主動齒輪的擺角可調，齒輪齒數Z1=100，齒條齒數Z2=66
8、測試數據采集箱1個、配套教學專用軟件一套、隨機工具一套、機罩一個。
三、實驗內容
1、實驗台由傳動係統平台及執行件平台兩部分構成，兩部分均（jun1）可裝拆，進行機械係統設計。
2、在傳動平台上可測試並繪製在不同的工況下每個機械傳動裝置的速比、轉矩、效率實時變化曲線；
3、利用配套軟件可檢測執行件平台各種活動構件的位移、速度和加速度，並通過計算機顯示運動曲線；通過對構件運動曲線的分析可了解機構運動規律及機構運動狀況，進而對機構進行重新設計與裝配調整；
4、運用配套軟件對執行件平台的機構運動進行虛擬設計與仿真分析實驗：利用本實驗台提供的軟件平台對機構運動進行虛擬設計和運動仿真，除該軟件提供的內容以外，使用者可自己進行運動數據處理和II級杆組虛擬設計與運動仿真實踐。
5、課外活動中的機構創新實驗：利用該機械平台使用者可自行設計增添構件拚裝新的機構。
四、性能特點：
①可設計和拚裝空間和平麵安裝的機械傳動係統；
②傳動部件模塊化設計便於安裝；
③傳動部件庫種類齊全，可使學生對傳動形式較全麵的認識；
④利用檢測分析軟件可實時檢測分析機械係統傳動參數，並從其變化規律中對係統的性能、安裝狀況、運行工況進行分析，並由此對係統設計和安裝進行調整。
⑤教學軟件為學生提供了實驗背景說明和實驗台介紹，具有多媒體教學功能。
⑥可利用分析軟件的開放平台，使用者可自行數據處理。
⑦本實驗台的電機調速可通過軟件控製調節，無須手動調節
⑧實驗台采用下拉式控製麵板、液晶顯示，顯示數據穩定、可靠。
⑨計算機全程控製（全自動）或手動控製設備的啟停、加減速、數據采集，實時顯示運動參數和變化曲線，數據可生成EXCEL表格、可保存、打印、遠程轉輸等。
五、檢測控製係統及教學分析軟件內容和特點：
 ①檢測控製係統以AVR係列單片機組為核心，配有放大、濾波、抗幹擾電路實現數據采集、放大、初步處理和數據通訊，以及電機控製等功能，該係統利用串口實現數據采集箱和電腦之間的信息通訊；
②該實驗台教學分析軟件以AVR為開發平台，包括實驗內容介紹、實驗錄像、參數可視化分析、實驗結果分析等內容；
③可以實時顯示運動參數的實時變化曲線；
④實驗結果可以以文本形式保存，並可在網絡上發送，便於網絡化實驗，使教師可在網上批改作業；
六、造型及表麵處理：
①大氣美觀、實物感強、加工精細；
②金屬外露件鍍鉻、其他表麵防鏽處理加噴塑
③塑表麵平整、光滑清、清潔無劃痕和脫落斑點。
