MY-513D四層透明教學電梯模型

四層透明教學電梯模型-是根據最常見的升降式電梯結構，采用透明有機材料製成，其結構與實際電梯完全相同，且幾乎具備實際電梯的全部功能。事實上可以把它看作是小型化了的電梯。由於其幾乎所有部件均是采用透明有機材料，因此便於觀察、了解整個電梯結構。同時，電梯運行過程中的每個動作也一目了然，還可以反複實際動手操作。使學生能夠更直觀、透徹地了解、掌握電梯的結構及其動作原理，達到事半功倍的效果。因而特別適合於教學。
四層透明教學電梯模型的電氣控製係統采用可編程控製器(三菱)進行智能控製和變頻(VVVF)調壓調速調頻驅動，其部件結構組成，工作原理功能與實際電梯完全一樣，並具有安全鉗限速器，超速安全保護係統。電梯模型、教學電梯模型為了便於教學，電梯模型大部分部件均是采用透明有機材料製成，使得電梯的內部結構一目了然；同時，電梯的運行過程，以及每個動作都十分明了，且可以反複實際動手操作。使學生能夠很直觀、透徹地了解、掌握電梯的結構及其動作原理，達到事半功倍的效果。

二、基本結構：

1. 機房部分：
包括曳引機、製動器、限速器、曳引輪、導向輪或複繞輪、手動盤車輪、控製櫃、電源開關、轎廂照明開關、井道照明開關。
2. 進道部分：
轎廂、轎廂導軌、對重導軌、對重架、緩衝器、限位開關、極限開關、控製電纜、承行電纜線、限速器鋼絲繩張緊裝
3. 轎廂部分：
轎廂、安全鉗、導靴、自動開關門機、平層裝置、操縱箱、轎廂內指令按鈕、指層燈、轎廂照明、轎廂內檢修盒及轎門組合而成。
4. 層門部件：
廳門、召喚按鈕箱、樓層顯示器、門機械鎖、電氣聯鎖裝置。
三、電梯的基本功能：
A. 超速安全保護係統
當電梯發生意外事故時，轎廂超速或高速下滑（如鋼絲繩折斷，轎頂滑輪脫離，曳引機蝸輪蝸杆合失靈，電機下降轉速過高等原因）。這時，限速器就會緊急製動，通過安全鋼索及連杆機構，帶動安全鉗動作，使轎廂卡在導軌上而不會下落。
B. 轎廂、對重用彈簧緩衝裝置
緩衝器是電梯極限位置的安全裝置，當電梯因故障，造成轎廂或對重蹲底或衝頂時（極限開關保護失效），轎廂或對重撞擊彈簧緩衝器，由緩衝器吸收電梯的能量，從而使轎廂或對重安全減速直至停止。
C. 上、下限位開關：
在電梯井道的上、下端部安裝此開關，並且安裝在上、下極限開關之內，起目的在於保護較箱不超出此範圍，如果超出上限位或下限位，則電機自動停止，不在工作，跟上、下極限開關區分在於此開關不會掉電。
D. 廳門自動閉合裝置
電梯層門的開與關，是通過裝在轎門上的門刀片來實現的。每個層門都裝有一把門鎖。層門關閉後，門鎖的機械鎖鉤齧合，此時電梯才能啟動運行。
E. 層門連鎖開關：
當所有層的門都關閉時，電梯可以升降，若有一層的層門開著，電梯即不能運行。
F. 終端極限開關安全保護係統
在電梯井道的頂層及底層裝有終端極限開關。當電梯因故障失控，轎廂發生衝頂或蹲底時，終端極限開關動作，發出報警信號並切斷控製電路，使轎廂停止運行。
四、主要技術參數：

1. 輸入電壓：AC 220±7% 50HZ
2. 外型尺寸：寬1000mm×深900mm×高2200mm
3. 層站形式：客梯(四層四站四門)
4. 控製方式：可編程控製器(PLC)調壓調速調頻(VVVF)集選控製。
5. 結構形式：四層站
6. 可編程控製器（PLC）：
型號：鬆下AFPX-60R-F
輸入電壓：AC 220V 50HZ
輸入輸出點數：60點
輸出方式：繼電器輸出
7. 變頻調速器：
型號：三菱FR-D720S-0.4
輸入電壓：AC 220V 60HZ
額定電流：2.5A
功率：0.4KW
8. 曳引機：
速比：30 ：1
模數：1.5（蝸輪減速器）
9. 拖動電機：
型號：JW5622
電壓：AC 220V 50HZ
功率：180W
轉速：2800r/min
10、電梯外框材料：采用工業不鏽鋼
11、電梯底部裝有萬向輪方便移動
五、實訓項目：

1、電梯電器元件的認識
2、電梯盤麵布置實訓
3、電器安裝實訓
4、電氣原理設計實訓
5、電氣布線實訓
6、轎內呼梯選層實訓
7、轎外呼梯實訓
8、電梯加速與減速的速度控製實訓
9、電梯平層控製的實訓
10、轎廂內開門、關門控製實訓
11、橋內檢修實訓
12、終端限位保護裝置實訓
13、信號指示係統實訓
14、轎廂照明控製實訓
15、電梯控製係統實訓
16、電梯控製程序編寫實訓
17、電梯程序運行與調試實訓
18、電梯閉環控製實訓
19、層樓顯示實訓
20、BCD碼實訓
21、層樓顯示實訓
22、獨立運行實訓
23、主層停靠實訓
24、高峰控製實訓
25、閑時控製實訓
26、電機抱閘調整實訓
27、編碼器安裝實訓
28、編碼器與變頻器連接實訓
六、故障設置清單:

序號	故障現象	故障原因分析	對應PLC I / O口
GZ01	電梯關門後，不能啟動發車	電梯“手動/自動”轉換開關故障：開關損壞或相應線路斷開	XC
GZ05	三樓向上無法選層，即不響應上行呼梯指令	三樓上行呼梯按鈕故障：按鈕失靈或相應線路接觸不良斷開	X7
GZ07	電梯警鈴長鳴，電梯停止運行	電梯限速開關故障：開關損壞或線路脫落斷開	X30
GZ08	電梯不能運行，電機有嗡嗡聲但不轉動	製動器抱閘不能打開，製動器電磁鐵線圈燒壞或線路脫落斷開
GZ09	電梯所有顯示均熄滅，開門電機不響應開門指令	直流12V電源板燒掉或無輸出，或輸出線路斷開
GZ10	電梯無法關門	關門繼電器壞，或關門輸出Y37對應線路斷開	Y37
GZ12	轎廂內無法選層（三樓）	對應選層按鈕損壞或相應線路接觸不良或脫落	X12
GZ13	三樓無呼梯停層信號，該層總停車平層	轎內三樓選層按鈕故障：按鈕短接	X12
GZ14	電梯不能手動開門	開門按鈕失效或中間連接線路脫落斷開	X4
GZ15	電梯不能手動關門	關門按鈕失效或中間連接線路脫落斷開	X5
GZ16	電梯上行時三樓總停層	三樓廳外上選層按鈕故障：短接	X7
GZ18	電梯轎門關門夾人後，門不能立即自動打開	安全觸板保護失效，觸板開關故障或相應連接線路有斷開現象	X31
GZ19	所有樓層指示不正確	指示輸出有故障：Y6或Y7輸出線路短接或斷開	Y6
GZ20	電梯不能下降運行	下降輸出YD對應線路斷開	YD
GZ21	電梯不能上升運行	上升輸出YC對應線路斷開	YC
GZ22	電梯不能開門	開門繼電器壞或開門輸出Y36對應線路斷開	Y36
GZ23	電梯不能關門	開門限位開關沒有動作或相應線路斷開	X16
GZ24	轎門不響應開門指令	開門限位開關短接	X16
GZ25	轎門不響應關閉（關到位後又馬上打開）	關門限位開關不動作或相應線路斷開	X17
GZ26	轎廂開門後不能自動關門	關門限位開關短接	X17
GZ27	電梯不響應關門指令	關門繼電器壞或安全觸板開關短接	X31
GZ28	轎門開門後不能關門	力矩開關動作（短接）	X32
GZ29	所有按鈕均不響應，且報警器長鳴	PLC輸入電源線路故障	24（）

七、透明仿真教學電梯配置清單:

序號	名稱	單位	數量	備注
1	電梯井道	台	1
2	電梯底座	台	1
3	鬆下AFPX-60R-F係列可編程控製器	個	1	安裝在電氣控製板上
4	三菱FR-D720S變頻器	隻	1	安裝在電氣控製板上
5	到層提示電鈴	個	1	安裝在電氣控製板上
6	曳引電動機	台	1	安裝在電梯架頂部
7	蝸輪減速器（15 ：1）	台	1	安裝在電梯架頂部
8	連軸器	隻	1	安裝在電梯架頂部
9	電磁製動器	隻	1	安裝在電梯架頂部
10	曳引輪	隻	1	安裝在電梯架頂部
11	導向輪	隻	2	安裝在電梯架頂部
12	限速器	隻	1	安裝在電梯架頂部
13	旋轉編碼器	隻	1	安裝在電梯架頂部
14	導軌	條	4	安裝在井道上
15	對重裝置	個	1	安裝在導軌上
16	重塊	塊	5	放在底盤包裝箱內
17	彈簧緩衝器	隻	2	安裝在電梯底座上
18	綱絲索	根	7	安裝在井道中
19	限速器鋼索張緊裝置（重塊）	個	1	安裝在電梯底座上
20	超載裝置	套	1	安裝在轎廂頂部
21	隨行電纜	條	1	安裝在井道中
22	永磁感應器	隻	1	安裝在井道中
23	樓層召喚盒	塊	4	安裝在各樓層外部
24	轎廂內操縱盒	塊	1	安裝在電梯底座外部
25	樓層顯示屏	個	5	安裝在各樓層及底座外部
26	層門機構	扇	4	安裝在各樓層外部
27	轎廂	隻	1	安裝在導軌上
28	安全鉗	對	2	安裝在轎廂架底部
29	導靴	隻	2	安裝在轎廂架頂部
30	門機裝置	套	1	安裝在轎廂上
31	照明燈	隻	2	安裝在轎廂一側
32	風扇	隻	1	安裝在轎廂背部
33	電氣控製板	塊	1	安裝在電梯架一側
34	報警蜂鳴器	隻	1	安裝在電氣控製板上
35	到站鍾鈴	隻	1	安裝在電氣控製板上
36	DC 12V電源板	塊	1	安裝在電氣控製板上
37	故障設置板	塊	1	安裝在電氣控製板上
38	交流接觸器	隻	1	安裝在電氣控製板上
39	漏電脫扣器	隻	1	安裝在電氣控製板上
40	接線板	塊	1	安裝在電氣控製板上
41	極限開關（上、下）	隻	2	安裝在井道上、下部
42	尖嘴鉗	隻	1	工具包內
43	十字螺絲刀Φ4	隻	2	工具包內
44	502膠水	瓶	1	工具包內
45	常用螺釘	枚	若幹	工具包內
46	微動開關	隻	4	工具包內
47	鬆下專用通訊電纜	套	1	工具包內
48	鬆下PLC專用編程光盤	碟	1	內含編程軟件及參考程序
49	變頻器使用手冊	冊	1	工具包內
50	教學電梯使用說明書	冊	1	工具包內

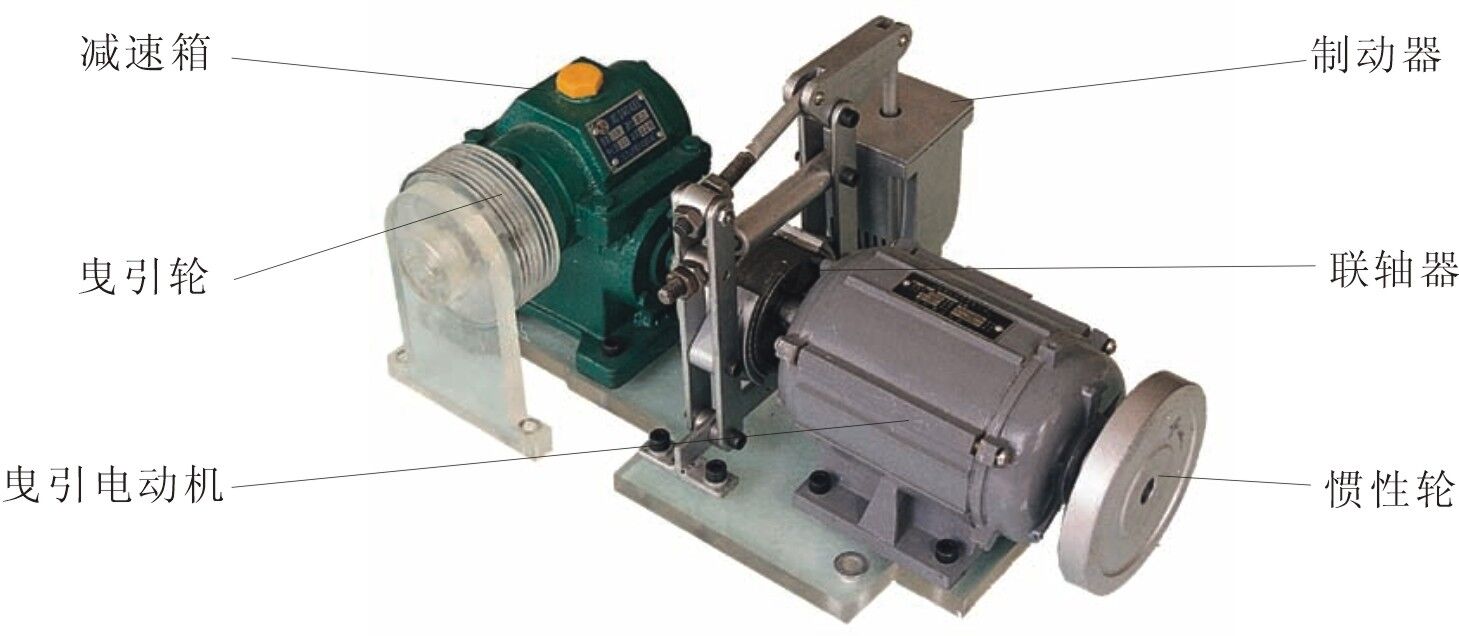

有齒輪曳引機結構圖層門機構:

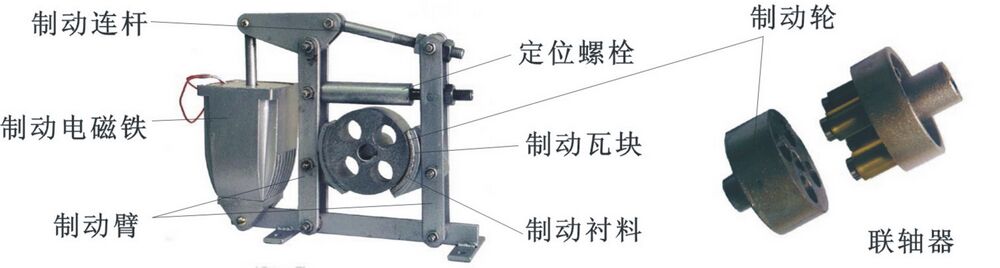

電磁製動器、聯軸器:

層門機構:
