PLC技術應用實訓室配套有機械手模型訓練裝置、PLC控製分揀裝置訓練裝置、立體倉庫模型訓練裝置、電梯模型訓練裝置、組合電梯模型及群控裝置、順序控製實訓裝置，涵蓋了機械、電氣自動化、電子科學與技術等專業中所涉及的運動控製、過程控製、傳感器檢測和總線技術等，集多學科、多專業知識綜合應用為一體。
目前承擔修電工四級（中級）、三級（高級）、二級（技師）職業技能訓練課程，還承擔高等職業院校、中等職業院校和技工學校教師專業技能培訓，以及企業事業單位員工維修電工職業技能培訓。
該實訓室主要采用可編程序控製器訓練裝置，主要完成PLC控製技術綜合技能的訓練。
一、PLC技術應用實訓室,可編程序控製器訓練裝置,PLC可編程控製器綜合實訓裝置可實現下列的實驗實訓項目：：
1．鬆下FP1、FP-∑、FP0三種型號的PLC基礎實驗及實訓；
2．機械手操控的實驗及實訓；
3．立體倉庫模型操控的實驗及實訓；
4．電梯模型操控的實驗及實訓；
5．材料分揀被控裝置的實驗及實訓；
6．鬆下VF0變頻器操控的實驗及實訓。
二、PLC技術應用實訓室,可編程序控製器訓練裝置,PLC可編程控製器綜合實訓裝置實驗室主要的配置設備：

A、MY-19K 工業機械手實訓設備

一）產品概述：
本設備為坐標式機械手，可完成機械手旋轉、手臂垂直上下移動、手臂水平移動，手爪旋轉四個自由度的位置精確控製。同時配置晶體管式可編程控製器，用於對整個機械手進行複雜的位置控製。通過在該實訓裝置上的實訓和操作，學生可熟練掌握PLC高級指令、傳感器、旋轉編碼器、氣動控製、步進電機、氣動手指、直流電機、精確機械位置傳動等技術的綜合應用。

二）主要技術參數：
1、電源輸入：三相五線 AC 380V±10% 50Hz
2、滾珠絲杠有效行程：400mm
3、外形尺寸：1200×780×840mm
4、電腦桌尺寸：600×530×1000mm
5、整機功耗：≤1KW
6、安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國家標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
三）實訓功能：
1、可編程控製器高級指令編程實訓
2、步進電機應用技術的掌握和實訓
3、光電傳感器應用技能的掌握和實
4、氣動技術應用的掌握和實訓
5、二維雙軸定位運動控製
6、編碼器使用
7、開環位置控製和閉環精確位置控製實訓。

B、MY-19B 材料分揀實訓裝置

一）產品概述：
本裝置是針對機電一體化教學的要求而研發的，它涵蓋了PLC、氣動控製、電機傳動、電磁鐵控製、位置控製、傳感器檢測等教學內容，是實際工業現場生產設備的微縮裝置。基於多種傳感器的檢測及旋轉編碼器的精確定位，實現對不同材質、不同顏色物體的分揀。實訓裝置采用全開放式布局且具有設故排故單元，可充分鍛煉操作者係統接線、機械調試安裝、軟件編程、獨立構建控製係統、反饋整定、故障檢測及檢修的能力。適合於自動化、電氣自動化、電氣工程等專業的《運動控製》、《氣壓係統》、《機電一體化技術》、《檢測與轉換技術》、《可編程控製技術》等課程開設實訓課。
二）特點及組成：
材料分揀裝置由底板、實訓桌（型材結構）、氣動部分、落料機構、物料傳送機構、料槽及電氣控製等六部分組成。氣動部分由電磁閥和汽缸組成；物料傳送部分由電機和同步傳送帶組成。
電氣控製由單相交流電機及減速器、電磁閥、氣缸、旋轉編碼盤、旋轉電磁鐵、開關電源、光電傳感器、顏色傳感器、電容式傳感器、電感式傳感器、磁性傳感器、位控部分由旋轉編碼器、單相交流電機及減速器等組成。PLC選用三菱係列可編程控製器，三菱主機為FX1S-30MR-001、內置開關量I/O（16路開關量輸入/14路繼電器輸出）。
通過傳感器信號采集，PLC編程，對交流電機、電磁閥、旋轉電磁鐵進行較複雜的開關量控製、位置控製、時序邏輯控製，實現對傳送帶上的物料進行定位、辨識、分類。
三）技術參數：
1、輸入電源：單相三線～220V±10% 50Hz
2、氣源：0.2Mpa～0.55Mpa
3、工作環境：溫度-10℃～+40℃ 相對濕度≤85%（25℃）海拔＜4000m
4、裝置容量：＜0.5kVA
5、外形尺寸：1000mm×640mm×1200mm
四）實訓項目：
1、單向交流電機正反轉控製
2、物料分揀係統的調試
3、氣動控製技術應用
4、傳感器技術應用
5、電磁鐵技術應用
6、分揀出金屬與非金屬
7、分揀出黑色與白色塊
8、分揀鐵質工件到任一料槽
9、分揀鋁質工件到任一料槽
10、分揀金屬工件到任一料槽
11、分揀非金屬工件到任一料槽
12、故障檢測與維修

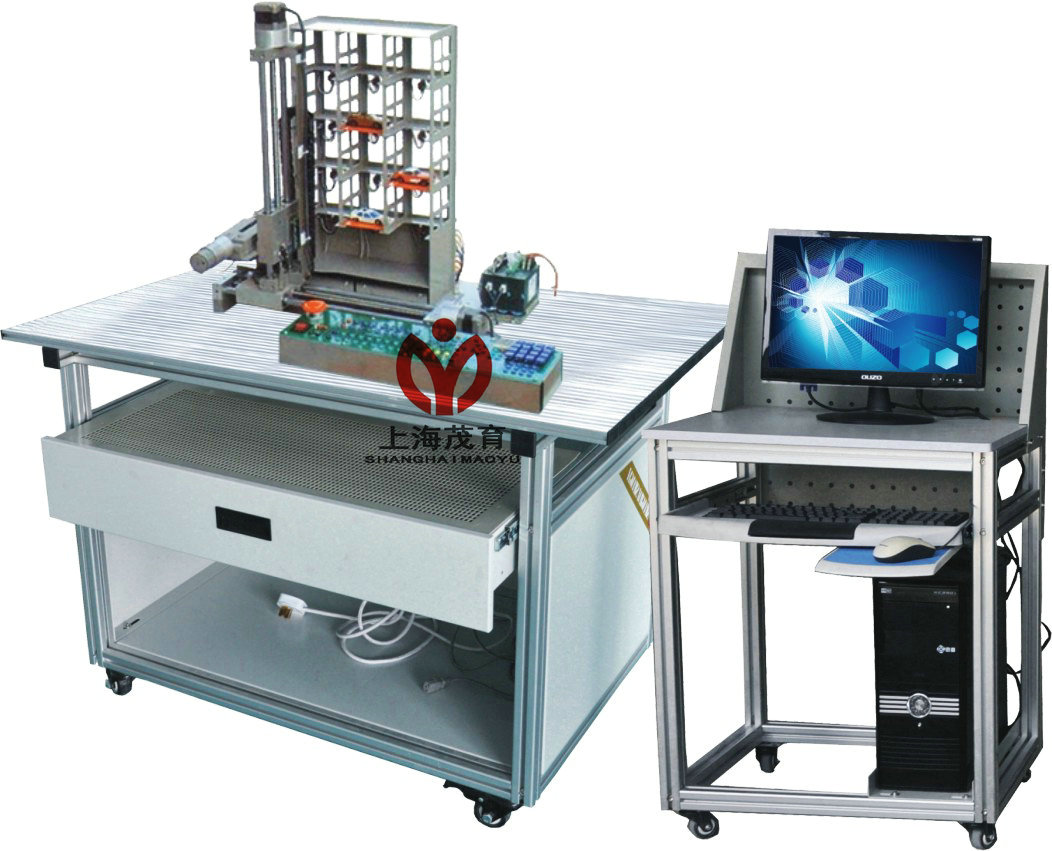

C、MY-19E 立體倉庫實訓裝置

一）產品概述：
本裝置是根據實際工業生產中使用的立體倉庫（高架庫）實物為模本，並進行了相應的縮小和適當的簡化而設計完成的具有實際操作功能和實驗功能的一套產品。本裝置采用了常見的各種物品為“倉庫”的存取對象，通過 PLC 的控製可以完成分類、出庫、入庫等工作。使用VisualBisic6.0 編程軟件開發的上位機控製軟件，管理存取對象的出入庫等工作。
二）裝置功能：
1、西門子 S7 － 200 PLC 的基本指令實訓
2、基於 PLC 控製的步進電機係統實訓
3、基於 VisualBisic6.0 的 PLC 控製界麵運用（上位機軟件）
4、通過上位機軟件進行貨物的分類、出入庫管理
5、上位機與 PLC 的通信
6、基於 PLC 控製的立體倉庫實訓
三）裝置配置：
1、本實訓裝置包括實訓台、庫架、西門子 224PLC （晶體管）、步進電機及驅動、控製麵板、開關電源等。
2、實驗台：采用鋁合金製作而成，簡潔耐用而且美觀大方；
3、庫架：包括鋁合金組裝而成的五列四層架體和一個單獨的存取架；
4、PLC ： PLC 種類及型號可由學校具體選擇。建議選用西門子 S7 － 200 CPU 224 DC/DC/DC ， 14 入 /10 出，為晶體管輸出型，帶 2 路 PTO 脈衝輸出。
5、步進電機及驅動：取貨架左右動作驅動步進電機；取貨架上下動作驅動步進電機
6、直流電機：完成取貨架伸出、收回動作， DC 24V ，帶減速器；
7、開關電源：把 220V 交流電變換成 24V 直流電，為整個係統電路供電；
8、控製麵板：由急停開關、自動 / 手動選擇開關和手動操作按鈕組成，完成對高架庫的自動、手動控製操作；
9、計算機：配備品牌計算機一台。（用戶自己配備）
三）技術參數：
1、電源輸入：AC 220V±10％ 50Hz
2、外型尺寸：1300 mm×800mm×600mm
3、功耗：≤ 0.5k VA
4、工作溫度： 0 ℃～ 40 ℃；
5、環境濕度：≤ 90% （ 40 ℃）；
6、安全保護措施具有接地保護、漏電保護功能，安全性符合相關的國標標準。
四）實訓項目：
1、PLC控製步進電機
2、步進兩軸定位控製
3、觸摸屏接線及畫麵編輯
4、出/入庫位、1～16號倉位掃描檢測等功能
5、將Z軸上的貨物送到指定位置
6、將任意位置的貨物送到另一位置
7、將入庫位置的貨物送到任意位置
8、從任意位置取回貨物放至出庫位
9、故障檢測及檢修

D、MY-513D 四層透明教學電梯模型

一）產品介紹：
透明電梯模型是根據最常見的升降式電梯結構，采用透明有機材料製成，其結構與實際電梯完全相同，且幾乎具備實際電梯的全部功能。事實上可以把它看作是小型化了的電梯。由於其幾乎所有部件均是采用透明有機材料，因此便於觀察、了解整個電梯結構。同時，電梯運行過程中的每個動作也一目了然，還可以反複實際動手操作。使學生能夠更直觀、透徹地了解、掌握電梯的結構及其動作原理，達到事半功倍的效果。因而特別適合於教學。
透明電梯模型的電氣控製係統采用可編程控製器(三菱)進行智能控製和變頻(VVVF)調壓調速調頻驅動，其部件結構組成，工作原理功能與實際電梯完全一樣，並具有安全鉗限速器，超速安全保護係統。電梯模型、教學電梯模型為了便於教學，電梯模型大部分部件均是采用透明有機材料製成，使得電梯的內部結構一目了然；同時，電梯的運行過程，以及每個動作都十分明了，且可以反複實際動手操作。使學生能夠很直觀、透徹地了解、掌握電梯的結構及其動作原理，達到事半功倍的效果。
二）透明電梯模型的基本結構：
1. 機房部分：
包括曳引機、製動器、限速器、曳引輪、導向輪或複繞輪、手動盤車輪、控製櫃、電源開關、轎廂照明開關、井道照明開關。
2. 進道部分：
轎廂、轎廂導軌、對重導軌、對重架、緩衝器、限位開關、極限開關、控製電纜、承行電纜線、限速器鋼絲繩張緊裝。
3.轎廂部分：
轎廂、安全鉗、導靴、自動開關門機、平層裝置、操縱箱、轎廂內指令按鈕、指層燈、轎廂照明、轎廂內檢修盒及轎門組合而成。
4. 層門部件：
廳門、召喚按鈕箱、樓層顯示器、門機械鎖、電氣聯鎖裝置。
三）電梯的基本功能：
A. 超速安全保護係統
當電梯發生意外事故時，轎廂超速或高速下滑（如鋼絲繩折斷，轎頂滑輪脫離，曳引機蝸輪蝸杆合失靈，電機下降轉速過高等原因）。這時，限速器就會緊急製動，通過安全鋼索及連杆機構，帶動安全鉗動作，使轎廂卡在導軌上而不會下落。
B. 轎廂、對重用彈簧緩衝裝置
緩衝器是電梯極限位置的安全裝置，當電梯因故障，造成轎廂或對重蹲底或衝頂時（極限開關保護失效），轎廂或對重撞擊彈簧緩衝器，由緩衝器吸收電梯的能量，從而使轎廂或對重安全減速直至停止。
C. 上、下限位開關：
在電梯井道的上、下端部安裝此開關，並且安裝在上、下極限開關之內，起目的在於保護較箱不超出此範圍，如果超出上限位或下限位，則電機自動停止，不在工作，跟上、下極限開關區分在於此開關不會掉電。
D. 廳門自動閉合裝置
電梯層門的開與關，是通過裝在轎門上的門刀片來實現的。每個層門都裝有一把門鎖。層門關閉後，門鎖的機械鎖鉤齧合，此時電梯才能啟動運行。
E. 層門連鎖開關：
當所有層的門都關閉時，電梯可以升降，若有一層的層門開著，電梯即不能運行。
F. 終端極限開關安全保護係統
在電梯井道的頂層及底層裝有終端極限開關。當電梯因故障失控，轎廂發生衝頂或蹲底時，終端極限開關動作，發出報警信號並切斷控製電路，使轎廂停止運行。
四）主要技術參數：
1. 輸入電壓：AC 220±7% 50HZ
2. 外型尺寸：寬1000mm×深900mm×高2200mm
3. 層站形式：客梯(四層四站四門)
4. 控製方式：可編程控製器(PLC)調壓調速調頻(VVVF)集選控製。
5. 結構形式：四層站
6. 可編程控製器（PLC）：
型號：鬆下AFPX-60R-F
輸入電壓：AC 220V 50HZ
輸入輸出點數：60點
輸出方式：繼電器輸出
7. 變頻調速器：
型號：三菱FR-D720S-0.4
輸入電壓：AC 220V 60HZ
額定電流：2.5A
功率：0.4KW
8. 曳引機：
速比：30 ：1
模數：1.5（蝸輪減速器）
9. 拖動電機：
型號：JW5622
電壓：AC 220V 50HZ
功率：180W
轉速：2800r/min
10、電梯外框材料：采用工業不鏽鋼
11、電梯底部裝有萬向輪方便移動
五）實訓項目：
1、電梯電器元件的認識
2、電梯盤麵布置實訓
3、電器安裝實訓
4、電氣原理設計實訓
5、電氣布線實訓
6、轎內呼梯選層實訓
7、轎外呼梯實訓
8、電梯加速與減速的速度控製實訓
9、電梯平層控製的實訓
10、轎廂內開門、關門控製實訓
11、橋內檢修實訓
12、終端限位保護裝置實訓
13、信號指示係統實訓
14、轎廂照明控製實訓
15、電梯控製係統實訓
16、電梯控製程序編寫實訓
17、電梯程序運行與調試實訓
18、電梯閉環控製實訓
19、層樓顯示實訓
20、BCD碼實訓
21、層樓顯示實訓
22、獨立運行實訓
23、主層停靠實訓
24、高峰控製實訓
25、閑時控製實訓
26、電機抱閘調整實訓
27、編碼器安裝實訓
28、編碼器與變頻器連接實訓
六）透明仿真教學電梯故障設置清單:

序號	故障現象	故障原因分析	對應PLC I / O口
GZ01	電梯關門後，不能啟動發車	電梯“手動/自動”轉換開關故障：開關損壞或相應線路斷開	XC
GZ05	三樓向上無法選層，即不響應上行呼梯指令	三樓上行呼梯按鈕故障：按鈕失靈或相應線路接觸不良斷開	X7
GZ07	電梯警鈴長鳴，電梯停止運行	電梯限速開關故障：開關損壞或線路脫落斷開	X30
GZ08	電梯不能運行，電機有嗡嗡聲但不轉動	製動器抱閘不能打開，製動器電磁鐵線圈燒壞或線路脫落斷開
GZ09	電梯所有顯示均熄滅，開門電機不響應開門指令	直流12V電源板燒掉或無輸出，或輸出線路斷開
GZ10	電梯無法關門	關門繼電器壞，或關門輸出Y37對應線路斷開	Y37
GZ12	轎廂內無法選層（三樓）	對應選層按鈕損壞或相應線路接觸不良或脫落	X12
GZ13	三樓無呼梯停層信號，該層總停車平層	轎內三樓選層按鈕故障：按鈕短接	X12
GZ14	電梯不能手動開門	開門按鈕失效或中間連接線路脫落斷開	X4
GZ15	電梯不能手動關門	關門按鈕失效或中間連接線路脫落斷開	X5
GZ16	電梯上行時三樓總停層	三樓廳外上選層按鈕故障：短接	X7
GZ18	電梯轎門關門夾人後，門不能立即自動打開	安全觸板保護失效，觸板開關故障或相應連接線路有斷開現象	X31
GZ19	所有樓層指示不正確	指示輸出有故障：Y6或Y7輸出線路短接或斷開	Y6
GZ20	電梯不能下降運行	下降輸出YD對應線路斷開	YD
GZ21	電梯不能上升運行	上升輸出YC對應線路斷開	YC
GZ22	電梯不能開門	開門繼電器壞或開門輸出Y36對應線路斷開	Y36
GZ23	電梯不能關門	開門限位開關沒有動作或相應線路斷開	X16
GZ24	轎門不響應開門指令	開門限位開關短接	X16
GZ25	轎門不響應關閉（關到位後又馬上打開）	關門限位開關不動作或相應線路斷開	X17
GZ26	轎廂開門後不能自動關門	關門限位開關短接	X17
GZ27	電梯不響應關門指令	關門繼電器壞或安全觸板開關短接	X31
GZ28	轎門開門後不能關門	力矩開關動作（短接）	X32
GZ29	所有按鈕均不響應，且報警器長鳴	PLC輸入電源線路故障	24（）

E、MY-513E 智能型群梯控製實訓考核裝置

一）產品概述：
本裝置采用交流變頻調速器與PLC通過開關量或數字量兩種模式進行控製，並且設置了常見的幾十項電路故障供學生實操。整套設備采用三台五層群控電梯，每部電梯都由一台PLC控製，PLC之間通過RS-485串行通訊卡交換數據，電梯外呼統一管理，接近現實中的樓宇電梯控製。通過它，學生不但可以提高故障的檢測和排除能力，還可以了解多台PLC聯機編程原理從而提高編程技能。
整套係統的通訊接口采用開放式結構，且可以聯入教學網絡中，可以成為樓宇智能化控製係統的一部分。該套係統配備智能考核軟件係統，可以在電腦上進行智能考核。適用於大中專院校、技校、職業學校或電梯專業使用。

二）技術參數：
1、輸入電源：AC380V±5%(三相五線) 50Hz
2、額定功率：≤1KW
3、環境溫度：-10℃～40℃
4、相對濕度：≤85%
5、外形尺寸：1980×660×3000mm
6、控製櫃：800×480×1850mm
7、變頻器：FR-E540-0.4K-CH
8、PLC：三菱FX2N-64MR
9、控製方式：開關量/數字量雙控及VVVF技術
10、層數：五層五站×三台
11、曳引機功率：90W/380V
12、設備重量：1000Kg
三、結構：
1、井道框架：相當於電梯附著的建築物，為電梯提供支承，固定導軌，采用鋼架結構。
2、曳引機：位於櫃架頂部，是電梯的動力設備，安裝在兩條承重梁上。主要由以下部分組成。
3、電動機：鼠籠式三相感應電動機，采用變頻變壓(VVVF)驅動方式，電梯起動時，變頻器使定子電流頻率從極低頻率開始，按控製要求上升到額定頻率，減速時，使轉速相應從額定頻率開始平滑地下降到零，實現電梯平層，保證了電梯運行平穩，模擬真實電梯良好的舒適感。
4、製動器：隻在電梯通電運轉時鬆閘，當電梯停止時製動，並保持轎廂位置不變，工作電壓為AC220V。
5、控製器：采用蝸輪蝸杆減速器，具有精度高、效率高、噪音低的特點。
6、曳引輪：繩槽為半圓槽，提供鋼絲繩與繩輪之間的磨擦力。
控製櫃：
1、變頻器：根據PLC給出的指令，對電機的運行頻率、電壓進行調製，使電機平衡。
2、可編程序控製器(PLC)：控製電梯的運行狀態，根據內呼或外呼信號，對電梯的位置進行邏輯判斷，然後給出運行指令，使電梯實現應答呼梯信號、順向載停、反向保留信號、自動關門等功能。
3、安全及門鎖回路：由繼電器回路組成，門鎖、急停開關的通斷決定安全回路的正常與否，以使PLC判斷電梯是否處於安全狀態。
4、導軌：分別有轎廂導軌和對重導軌保證轎廂及對重作垂直運動。
5、轎廂：由曳引鋼絲繩懸掛，通過曳引輪另一端連接對重，在導軌上運行，轎廂裝備自動門，門上裝有聯鎖開關，當門關閉後電梯才能啟動，門上還有安全觸板，當關門過程中碰到障礙物時，轎門馬上開啟。
6、對重：與轎廂連接，作用是平衡轎廂的重量。
7、層門：門上有門鎖開關，當層門關閉後，電梯才能啟動。
8、操縱箱：設在井道正麵左側，模擬乘客在轎廂內選層的信號輸入設備
9、數字顯層器：七段數碼管顯示轎廂所在樓層“1”、“2”、“3”、“4”、“5”選層按鈕、開關門銨鈕
10、方向指示燈：電梯運行方向指示
11、超重指示燈：電梯超重時指示(帶聲音報警)
12、電源鎖：開關電梯電源，即首層外呼盒
13、減速信號係統：由永磁感應器構成，提供轎廂停層位置信號
14、終端保護開關：感應器提供電梯運行終端信號，電梯超過它時，安全回路及電源被切斷，保證電梯不超出終端。
四）實驗項目:
1、電梯單梯運行演示
2、電梯群控運行演示
3、電梯安全保護裝置演示
4、電梯門係統運行演示
5、電梯運行狀態監控
6、電梯運行調速實訓
7、電梯門機調速實訓
8、電梯排故實訓
9、電梯編程實訓
五）設備監控軟件：
本套設備的智能監控軟件要根據實物的功能而設計的，界麵要簡單明了。在一台電腦的界麵上就可以監視到整個電梯群的工作情況，每台梯的位置，運行狀態，以及超重情況。

F、MY-26C PLC可編程控製器綜合實訓裝置

一）產品概述：
本裝置是集可編程邏輯控製器、通信編輯器、編程軟件、工控組態軟件、仿真教學軟件、模擬控製實訓掛箱、實物等於一體，可直觀地進行PLC的基本指令訓練，多個應用廣泛的PLC實際應用模擬實訓和實物控製實訓，同時也為了高層次的設計開發實訓提供良好的條件。實訓裝置還配備三相鼠籠異步電機、繼電器、變頻器能完成多個電氣控製實訓。
二）裝置特點：
1、裝置采用組件多結構更換實訓模塊便捷，如需擴展功能或開發新實訓，隻需添加實訓掛箱即可，永不淘汰。
2、實訓對象形像逼真，接近工業現場的實際應用，通過本實訓裝置的訓練，學生很快就能適應現場的工作。
3、采用三菱FX3U-48MR主機集成數字量I/O（24路數字量輸入/24路數字量輸出）
4、組態棒圖教學采用MCGS工控組態軟件，所有實訓都已編輯出形象直觀、動感強、教學效果好的組態棒圖，進行實訓動態跟蹤教學。
三）係統構成：
1、PLC可編程控製器實訓台（演示屏與控製箱構成）
2、PLC可編程控製器實訓演示裝置
3、PLC可編程控製器操作桌
4、編程應用軟件
5、PLC及轉接通訊電纜
6、變頻調速實訓係統：配D720S 0.4KW變頻器及配套附件
7、不鏽鋼電機導軌，光碼盤測速係統（配1024光電編碼器）
8、編程應用軟件
9、PLC仿真實訓軟件一套：
（1）通過PLASH虛擬環境實時顯示PLC的運行狀態
（2）PLC編程訓練、PLC程序編寫測試等功能
（3）實現PLC運行模擬，對錯誤程序進行檢查
10、工控組態軟件一套：
打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、數字效果好的組態棒圖，並進行實訓動態跟蹤教學。
11、電腦或手持編程器（用戶自備或代購）
四）控製箱技術指標：
1、電源
1.1電源輸入:工作電壓380V±5%(50Hz)，輸入時指示燈亮。
1.2電源輸出：有保險絲和漏電保護開關二級保護功能。輸出三相交流380V工作電壓有三隻高精度電壓表指示，通過啟停按鈕控製三相交流電壓輸出。
A組:直流電壓+5V/3A輸出，有高精度直流電壓表指示電壓輸出，過流自動保護功能。
B組: 直流電壓24V/2A輸出，有高精度直流電壓表指示電壓輸出，過流自動保護功能。
C組:低壓直流穩壓電源，電壓+12V/-12V輸出，電流2A。
D組: 0-30V直流穩壓電源，內置式繼電器自動換檔，多圈電位器連續調壓，輸出電流2A，具有預設式限流保護功能。
E組:恒流源，提供0-20mA恒流源
F組:單相市電輸出，供用戶自備儀器使用。
五）PLC可編程控製器主機掛箱功能、特點
1、PLC主機：集成數字量I/O（24路數字量輸入/24路數字量輸出）
2、型號：FX3U-48MR主機
3、輸出電壓：直流24V，電壓表指示
4、利用應用軟件編程
5、電源輸入：交流220V，50Hz
1）功能包括
◆ 交流電源輸入區       ◆ PLC主機、編程電纜
◆ LED發光管、指示燈     ◆ 輸出負載指示
◆ 輸入模擬開關（按鈕和開關）  ◆ LED數碼管、蜂鳴器
◆ 直流穩壓電源5V1A，24V2A  ◆ PLC輸入、輸出端口
2）PLC主機的輸入輸出端口均已引到麵板上。輸入可以接模擬輸入開關、行程開關或光電開關等。輸出可以接麵板上的指示燈、數碼管和繼電器、直流電機和蜂鳴器，還可以與演示裝置相連接，可應用實際的工業控製。
3）PLC主機一般采用日本原裝的三菱係列主機。如用戶要求時也可配備其他型號主機。
4）實訓台本身帶有24V2A的電源。可以直接用於輸出負載或與演示裝置接口或與其它對應裝置相連。
六）實訓桌：鋁木結構，采用特製模具製作的優質鋁合金做框架，鋁合金表麵經氧化處理，經久耐用，美觀大方，符合現代審美觀，桌麵為防火、防水、耐磨高密度板，桌子下部配置儲存櫃及電腦主機櫃。
七）PLC可編程控製器實訓演示掛箱：
該裝置是為了配合PLC可編程控製器實訓台使用而設計的外接演示裝置。它由LED發光二極管、大型LED數碼管、直流電機、步進電機等執行機構用其他外圍電路模擬實際工業控製過程中的狀態，它形象生動的演示了PLC的整個執行過程。通過該裝置，可以鍛煉學生的動手能力，能夠形象生動的執行機構訓證自己編寫程序的正確性，掌握PLC的實際應用，增強學生對PLC的學習興趣。演示掛箱後蓋由鋁合金注塑而成，箱體結構合理，工藝先進，美觀大方。該裝置在演示屏上位置可任意移動、互換。
演示裝置上對PLC的輸入輸出均采用24V電源，5V電源供執行機構中的外圍使用，每套演示裝置主要由六塊實訓掛箱組成十七個實訓內容，它們的型號分別為：
功能單元一：MY001交通信號燈PLC自動控製 MY002自動售貨機
MY003 LED數碼管顯示PLC自動控製   MY004藝術彩燈造型PLC控製
功能單元二：MY005攪拌器的PLC自動控製 MY006自動成型係統
MY007加工中心刀具庫選擇控製 MY008步進電機的PLC控製
功能單元三：MY009水塔自動供水係統 MY010郵件自動分揀係統
MY011自動洗衣機係統 MY012電鍍係統
功能單元四：MY013四層電梯PLC自動控製 MY014基礎實訓
功能單元五：MY015模擬電視發射塔 MY016自動送料裝車
功能單元六：MY017電機的自動控製
功能單元七：交流接觸器實訓掛箱
八）實訓項目：

1．與、或、非邏輯功能實訓
2．定時器、計數器功能實訓
3．跳轉、分支功能實訓
4．移位寄存器實訓
5．數據處理功能實訓
6．微分、位操作實訓
7．交通信號燈PLC自動控製實訓
8．攪拌器的PLC自動控製實訓
9．LED數碼官顯示PLC自動控製實訓
10．四層電梯的PLC自動控製實訓
11．加工中心刀具庫選擇控製實訓
12．藝術彩燈造型的PLC控製實訓
13．電機的自動控製實訓
14．步進電機的PLC控製
15．模擬電視發射塔實訓實訓
16．自動送料裝車係統控製實訓
17．自動售貨機實訓
18．自動成型實訓

19．水塔自動供水控製係統實訓
20．郵件自動分揀實訓
21．自動洗衣機控製係統模擬實訓
22．電鍍過程控製實訓
24．三相鼠籠式異步電動機點動和自鎖PLC控製(實物)
25．三相鼠籠式異步電動機聯動正反轉PLC控製(實物)
26．三相鼠籠式異步電動機帶延時正反轉PLC控製(實物)
27．三相鼠籠式異步電動機Y/△轉換起動PLC控製(實物)
28．變頻器功能參數設置與操作實訓
29．基於PLC通信方式的變頻器開環調速
30．變頻器速度閉環反饋係統實訓
31．變頻器開環運行實訓
32．變頻器多段速度運轉實訓
33．變頻器外部操作實訓
34．MCGS組態棒圖實訓教學,利用已編輯好組態棒圖,對以上任何實訓進行動態跟蹤教學實訓
35．針對實訓項目的具體要求，學生自行編輯組態棒圖進行實訓。

三、PLC技術應用實訓室,可編程序控製器訓練裝置,PLC可編程控製器綜合實訓裝置實驗室建設的總結：
通過訓練培養學生的專業綜合素質，綜合運用所學知識和專業技能進行本專業工程設計的能力，解決本專業實際問題的能力和創新實踐能力，同時極大拓寬了學生的知識領域，使學生的知識結構更加合理，以適應社會對高技能人才的需求。

PLC技術應用實訓室,可編程序控製器訓練裝置
