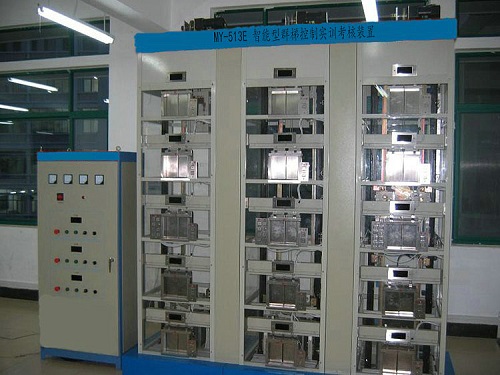

MY-513E 智能型群梯控製實訓考核裝置



二、技術參數：

1、輸入電源：AC380V±5%(三相五線) 50Hz
2、額定功率：≤1KW
3、環境溫度：-10℃～40℃
4、相對濕度：≤85%
5、外形尺寸：1980×660×3000mm
6、控 製 櫃：800×480×1850mm
7、變 頻 器：FR-E540-0.4K-CH
8、P   L   C：三菱FX2N-64MR
9、控製方式：開關量/數字量雙控及VVVF技術
10、層     數：五層五站×三台
11、曳引機功率：90W/380V
12、設備重量：1000Kg
三、結構：
1、井道框架：相當於電梯附著的建築物，為電梯提供支承，固定導軌，采用鋼架結構。
2、曳 引 機：位於櫃架頂部，是電梯的動力設備，安裝在兩條承重梁上。主要由以下部分組成。
3、電 動 機：鼠籠式三相感應電動機，采用變頻變壓(VVVF)驅動方式，電梯起動時，變頻器使定子電流頻率從極低頻率開始，按控製要求上升到額定頻率，減速時，使轉速相應從額定頻率開始平滑地下降到零，實現電梯平層，保證了電梯運行平穩，模擬真實電梯良好的舒適感。
4、製 動 器：隻在電梯通電運轉時鬆閘，當電梯停止時製動，並保持轎廂位置不變，工作電壓為AC220V。
5、控 製 器：采用蝸輪蝸杆減速器，具有精度高、效率高、噪音低的特點。
6、曳 引 輪：繩槽為半圓槽，提供鋼絲繩與繩輪之間的磨擦力。
控製櫃：
1、變 頻 器：根據PLC給出的指令，對電機的運行頻率、電壓進行調製，使電機平衡。
2、可編程序控製器(PLC)：控製電梯的運行狀態，根據內呼或外呼信號，對電梯的位置進行邏輯判斷，然後給出運行指令，使電梯實現應答呼梯信號、順向載停、反向保留信號、自動關門等功能。
3、安全及門鎖回路：由繼電器回路組成，門鎖、急停開關的通斷決定安全回路的正常與否，以使PLC判斷電梯是否處於安全狀態。
4、導        軌：分別有轎廂導軌和對重導軌保證轎廂及對重作垂直運動。
5、轎        廂：由曳引鋼絲繩懸掛，通過曳引輪另一端連接對重，在導軌上運行，轎廂裝備自動門，門上裝有聯鎖開關，當門關閉後電梯才能啟動，門上還有安全觸板，當關門過程中碰到障礙物時，轎門馬上開啟。
6、對        重：與轎廂連接，作用是平衡轎廂的重量。
7、層        門：門上有門鎖開關，當層門關閉後，電梯才能啟動。
8、操 縱 箱：設在井道正麵左側，模擬乘客在轎廂內選層的信號輸入設備
9、數字顯層器：七段數碼管顯示轎廂所在樓層“1”、“2”、“3”、“4”、“5”選層按鈕、開關門銨鈕
10、方向指示燈：電梯運行方向指示
11、超重指示燈：電梯超重時指示(帶聲音報警)
12、電 源 鎖：開關電梯電源，即首層外呼盒
13、減速信號係統：由永磁感應器構成，提供轎廂停層位置信號
14、’終端保護開關：感應器提供電梯運行終端信號，電梯超過它時，安全回路及電源被切斷，保證電梯不超出終端。
