汽車電器實訓室,汽車電器實訓台,汽車電器實驗裝置
2022-09-22 10:49汽車電器實訓室主要針對汽車電器、燈光線路、車載網絡、電子防盜等進行結構原理實訓，練習學生通過實物結合書本使之具備汽車整車電子電器控製等的檢測、維修技能。
一、汽車電器實訓室主要功能：
汽車電器實訓室可完成汽車整車電器及線路拆裝、故障診斷實訓，汽車電源及充電係的檢修、照明與信號係統的檢修、儀表及顯示係統的檢修、整車車窗線路及控製係統檢修、車載網絡設備的檢修、汽車輔助電器設備的檢修。
電器實訓室承擔著《汽車電氣與電子技術》課程的實踐教學活動，是汽車實訓的基礎實訓教學。發電機和起動機用來講解發電機和啟起動機的的總體構造，工作原理以及進行故障的診斷與檢測。讓學生能夠對發電機和起動機整體結構和電路圖有個總體的了解和認識；各種電氣實訓台能夠教學生在實物上認識電路並進行電路係統的故障分析與檢測，讓學生能夠學以致用，更進一步的熟悉電氣係統的內部電路同時掌握電路係統的檢測方法，提高實際操作能力，更好的與企業對接，以達到為企業輸送更多優秀人才的目的；檢測設備的熟練使用，以養成學生良好的使用習慣。通過理——實一體化的教學模式，讓學生能夠更好的將理論知識運用到實踐中，不僅提高了學生的動手能力也提高了學生分析問題的能力，同時也提升了學生的就業競爭力。
二、汽車電器實訓室建設的目的：
⒈ 鞏固和加強汽車構造和原理課程的理論知識，為後續課程的學習奠定必要的基礎。
⒉ 使學生掌握汽車總成、各零部件及其相互間的連接關係、拆裝方法和步驟及注意事項；
⒊ 學習正確使用拆裝設備、工具、量具的方法；
⒋ 了解安全操作常識，熟悉零部件拆裝後的正確放置、分類及清洗方法，培養良好的工作和生產習慣。
⒌ 鍛煉和培養學生的動手能力。
三、汽車電器實訓室所需設備的配置：

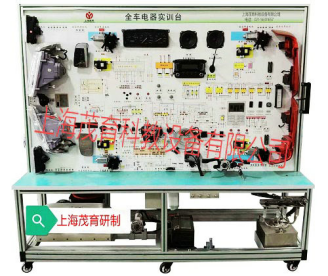

1、MY-7033B汽車電器實驗台
汽車電器實驗台采用整車電器實物為基礎，充分展示汽車發動機防盜係統、儀表係統、燈光係統、雨刮係統、喇叭係統、點火係統、電動車窗係統、電動門鎖、音響係統、起動係統和充電係統等汽車電器各係統的組成結構和工作過程。
功能特點
1）真實可運行的汽車整車電器係統，充分展示汽車整車電器係統的組成結構。接通電源，操縱示教板上的各種電器開關、按鈕、真實演示汽車發動機電控係統、儀表係統、燈光係統、雨刮係統、喇叭係統、點火係統、電動車窗係統、電動門鎖、音響係統、起動係統和充電係統等汽車電器各係統的工作過程。
2）設備麵板采用耐創擊、耐汙染、防火、防潮的高級鋁塑板，表麵經特殊工藝噴塗底漆處理；麵板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車整車電器各係統的工作原理。
3）示教板麵板上安裝有檢測端子，可直接在麵板上檢測汽車整車電器各係統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4）設備麵板上安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機控製單元、組合儀表、舒適係統單元等進行ECU編碼查詢、讀取故障碼、清除故障碼、讀取數據流、執行元件測試、參數設定、波形分析、鑰匙匹配等自診斷功能。
5）設備麵板部分采用麵板部分采用1.5mm冷板衝壓成形結構，外形美觀；底架部分采用鋼結構焊接，表麵采用噴塗工藝處理，帶自鎖腳輪裝置。
功能特點：
1）采用原廠汽油發動機實物總成進行機構切剖，充分展示汽油發動機機構部分的內外結構。
2）對發動機各機械剖麵采用不同顏色的油漆進行噴塗。
3）由可調轉速的單相齒輪減速電機帶動發動機曲軸做低速運轉，真實演示汽油發動機內部機械部件的運動過程。
4）移動台架采用了高強度的鋼結構焊接，表麵經噴塗工藝處理。移動台架底部帶有自鎖腳輪裝置，可移動式，方便教學。
5）解剖部位：
缸體（活塞與曲軸運行外可觀察）；
氣門室蓋（凸輪軸運行外可觀察）；
氣缸蓋（進排氣門運行外可觀察）；
進排氣歧管與濾清器；
發電機與水泵；
正時機構（正時機構運行外可觀察）；
四、汽車電器實訓室實現的目標：
通過汽車電器實訓可以讓學生掌握書本上找不到的內容，不斷提高了學生的問題分析能力和解決問題的能力，更重要的夜提高了學生的職業素養，讓學生從領會到能真正適應企業和社會要求的合格的汽車故障診斷與維修的技術人才。
