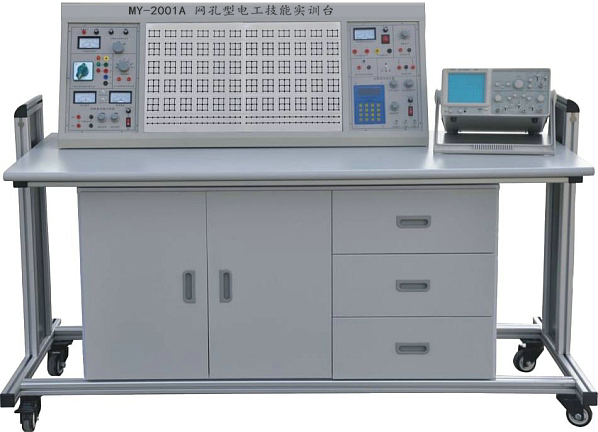

網孔型電工技能實訓台,網孔型電工技能實訓設備,電工技能實訓裝置

一、產品概述：

網孔型電工技能實訓台主要由實訓桌、元件儲存櫃、網孔板組成。操作者根據實訓線路進行元器件的布局、安裝、走線，接近工業現場，有利於培養學生的動手能力和操作技能。實訓項目可自行確定，根據所選項目選擇相應的元器件。本裝置是大中專院校、職業學校、技術及培訓機構學生實訓和電工考證的理想考核設備。

二、功能特點：

1、電氣控製線路元器件都裝在網孔板上，操作方便、靈活、更換快捷、易擴展功能或開展新實訓項目。
2、操作台隻需三相四線交流電源即可投入使用，占地麵積小，節約用房，減少管理人員及基建投資。
3、每組設有電壓型電流型漏電保護器，並有單片機自動全程監控實訓裝置過載或短路，一旦發生即可自動切斷電源，故障排除後方可再次啟動工作電源。能確保設施和操作者安全。各電源輸出均有監視功能，各測量儀表也均有可靠的保護功能。
4、實訓台為雙組型，兩個學生可同時進行實訓，電源及保護獨立，互不幹擾。
三、技術性能：

1、工作電源：三相四線（或三相五線）～380V±5% 50Hz
2、溫度：-10℃～40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、重量：100Kg
5、外形尺寸：1500mm×750mm×1650mm
四、實訓台配備:

1、提供線電壓380V和相電壓220V兩種電源，輸入、輸出有指示燈和電壓表指示工作狀況。
2、交流儀表
①真有效值智能交流電流表2隻：采用新型高性能RMS真有效值轉換器，配以高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控製模式。具有自動與手動量程，測量範圍：0-5A，單片機控製檔位自動切換，並有超量程告警、切斷電源功能。測量精度為0.5級。具有數據存儲與查詢功能。
②智能交流功率及功率因數表（多功能）2隻
由24位專用DSP、16位高精度AD轉換器和高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控製模式。軟件上采用RTOS設計思路，同時配有PC監控軟件來加強分析能力。能測量電路的功率、功率因數。功率測量精度為1.0級，功率因數測量範圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示“L”，容性顯示“C”，純電阻不顯示），並可存儲測量數據，供隨時查閱。
3、兩組獨立啟動，停止按鈕各自控製電源的輸出，並有急停按鈕，每組電源輸出有單片機全程監控過載或短路而迅速切斷電源，故障排除複位後方可再次啟動電源。
4、提供降壓啟動電阻75Ω/75W六個，能耗製動電阻10Ω/25W二個。
5、提供整流二極管IN5408八隻。
6、實訓桌為鐵質雙層亞光密紋噴塑結構，桌麵為防火、防水、耐磨高密度板。配有抽屜和元器件儲存櫃。
五、參考實訓項目：
1、電工布線工藝實訓
2、兩個開關控製一盞燈線路訓練
3、聲控開關控製白熾電路訓練
4、二地控製一盞燈電路訓練
5、三地控製一盞燈電路訓練
6、日光燈線路接線訓練
7、單相電度表直接安裝接線
8、單相電度表經電流互感器安裝接線
9、室內照明電路安裝訓練
10、配電板安裝訓練
11、交流負載電功率的測量
12、三相異步電動機直接啟動控製
13、三相異步電動機接觸器點動控製線路
14、三相異步電動機接觸器自鎖控製線路
15、三相異步電動機Y/△自動控製線路
16、用倒順開關控製三相異步電動機正反轉線路
17、接觸器聯鎖的正反轉控製線路
18、按鈕聯鎖的三相異步電動機正反轉按鈕線路
19、雙重聯鎖的三相異步電動機正反轉按鈕線路
20、三相異步電動機多地控製
21、工作台自動往返控製線路
22、三相異步電動機串電阻降壓啟動控製線路
23、三相異步電動機能耗製動控製線路
