| 分 項 | 說 明 | |||

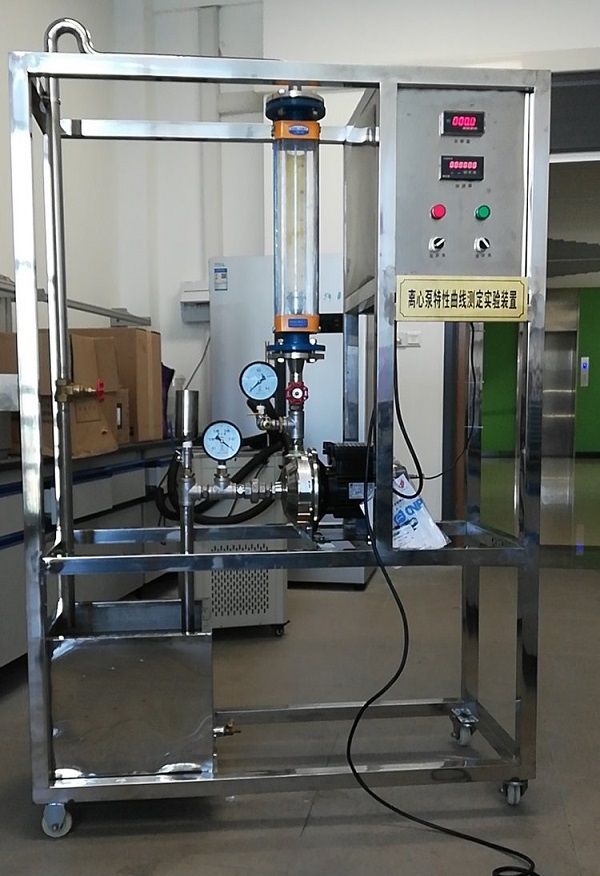

| 離心泵特定曲線測定實驗設備功能 |
1、整個裝置美觀大方，結構設計合理，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念； 2、設備布局合理、美觀，結構清晰，整體感強，能夠在實驗室中體現主實驗設備的概念。 3、設備整體為自行式框架結構，並安裝有禁錮腳，便於係統的拆卸檢修和搬運。 4、整套設備除去特殊材料外均采用工業用304不鏽鋼製造，所有裝備均進行精細拋光處理，體現了整個裝置的工藝完美性。 5、流量測量采用了轉子流量計或渦輪流量計+數字流量儀表的方式，數字流量儀表對渦輪流量計線性係數具有較強的補償功能，並且直接顯示流量數據。 6、離心泵置於水箱上方，離心泵進口管道安裝有底閥，同時安裝有離心泵啟動排氣裝置，避免了離心泵葉輪及腔體長時間浸泡在水中，大大延長設備壽命。 7、整套係統采用標準工業儀表控製係統，可進行化工原理實驗，也是過程自動化及化工檢測儀表實驗的良好平台。 8、裝置設計可360度觀察，實現全方位教學與實驗。 9、實驗除可直接在控製櫃進行所有操作外，還可遠程至電腦展開智能調節及顯示儀表+串口通訊+上位監控計算機模式，配套實驗數據采集及數據處理軟件。數據可通過U盤導出，可連接打印機打印數據。裝置能夠實現手動和自動無擾切換操作，並安裝安全聯鎖保護和自動報警裝置，保證設備正常安全運行。 |
|||
| 實驗目的 |
1、使學生充分了解離心泵的結構與特性，熟悉離心泵的工作方式和操作流程。 2、熟悉組成管路的各種管件、閥門，了解溫度、壓力、電功率、流量等就地顯示儀表及傳感檢測設備，掌握渦輪流量計的測量原理及使用方法。 3、測定恒定轉速條件下泵的揚程(H)、軸功率(N)以及效率（η）與泵的流量(Q)之間的泵特性曲線。 4、測定流量調節閥某一開度下管路特性曲線。 5、改變離心泵轉速測定泵的揚程(H)、軸功率(N)以及效率（η）與泵的流量(Q)之間的泵特性曲線。 6、掌握多元回歸的方法，回歸（H-Q、η-Q、N-Q）關係曲線。 7、采用計算機對實驗數據進行采集，同時對液體流量進行控製。 |
|||
| 設計參數 |
液體流量：0.2～10m3/h，離心泵出口壓力：0-0.2MPa。 離心泵泵的揚程(H)：0-20m，離心泵軸功率(N)：0.43-0.85KW，離心泵效率（η）：0-60%，離心泵轉速：0-2900r/min。 液體溫度：常溫。 |
|||
|
公用設施 |
水：裝置自帶304不鏽鋼水箱，連接自來水。實驗時經離心泵進入測試管路，循環使用。 電：電壓AC220V，功率1.0KW，標準單相三線製。每個實驗室需配置1~2個接地點（安全地及信號地）。 實驗物料：清潔自來水,外配設備：無。 |
|||
| 主要設備 |
單相矢量變頻器，規格：（0-50）Hz。 壓力傳感器：測量範圍0-0.4MPa 精度0.5級。 負壓傳感器：測量範圍-0.1-0MPa 精度0.5級。 光電轉速傳感器：測量範圍0~2999rpm，精度1rpm，轉速檢測機構。 宇電AI708H（帶485接口）數顯轉速檢測儀。 宇電AI601（帶485接口）智能功率數字顯示儀。 宇電AI501（帶485接口）溫度數字顯示儀。 宇電AI702M（帶485接口）壓力數字顯示儀。 宇電AI501（帶485接口）流量數字顯示儀。 DN25渦輪流量計：0.5~10m3/h，4-20mA遠傳輸出，流量檢測機構。 304不鏽鋼離心泵：功率750W，10mm3/h。 水箱：304不鏽鋼材質，容積80L,帶貯水排空底閥，管路循環回水與泵吸入口間隔板設計。 管路：304衛生級不鏽鋼材質，采用不鏽鋼快裝活接與管路連接，總出口閘閥；管道法蘭連接渦輪流量計。 電器：接觸器、開關、漏電保護空氣開關。 304不鏽鋼儀表櫃：測控、電器設備在實驗架上。 304不鏽鋼材質框架1600*500*1800mm(長×寬×高)，帶腳輪及禁錮腳。 |
|||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 液體溫度 | PT100鉑電阻 | 數字顯示儀表，精度：0.5%FS | 無 | |
| 液體流量 | 渦輪流量計 | 數字顯示儀表，精度：0.5%FS | 變頻器 | |
| 泵進口壓力 | 負壓傳感器 | 數字顯示儀表，精度：0.5%FS | 無 | |
| 泵出口壓力 | 壓力傳感器 | 數字顯示儀表，精度：0.5%FS | 無 | |
| 泵功率 | 功率變送器 | 數字顯示儀表，精度：0.5%FS | 無 | |
| 電機轉速 | 光電傳感器 | 數字顯示儀表，精度：0.5%FS | 無 | |
| 軟件組成 | 模擬模塊：高達16位分辨率，RS485通訊模式；功能：溫度、流量、壓力、功率、轉速等模擬量信號采集。配數據處理采集一套，在線工業組態軟件一套。 | |||
友情提示：
1、設備驗收：各采購單位收貨時請檢查離心泵特定曲線測定實驗設備的貨品外觀，核實的離心泵特定曲線測定實驗設備及配件，拒收處於受損狀態的離心泵特定曲線測定實驗設備；
2、設備質保：红桃视频app將為各采購單位提供離心泵特定曲線測定實驗設備說明書，在質保範圍內提供對離心泵特定曲線測定實驗設備的免費維修，超出條件承諾時提供對離心泵特定曲線測定實驗設備的有償維修；
3、設備退換貨：各采購單位單方麵原因導致離心泵特定曲線測定實驗設備的選型錯誤或購離心泵特定曲線測定實驗設備數量錯誤，造成離心泵特定曲線測定實驗設備的退換貨要求，將不被接受；
4、設備貨期：對離心泵特定曲線測定實驗設備的發貨期為參考值，如您需要了解離心泵特定曲線測定實驗設備的精確貨期，請與上海红桃视频app公司的銷售人員聯係；
5、谘詢電話：如各采購單位對離心泵特定曲線測定實驗設備有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關離心泵特定曲線測定實驗設備的技術谘詢。
