| 分 項 | 說 明 | |||
| 裝置功能 |
1、流體輸送管路拆裝實訓裝置強化手動操作技能訓練。 2、考察學生全麵分析係統、辨別正誤和迅速決策等能力，在實踐中結合了識圖能力、出具規範清單、安全操作等各項理論功底的考察。 3、配套流體輸送機械、化工儀表和機械製圖等多門課程的教學實踐，如管道流動阻力、管件識辨、離心泵特性、流量計安裝、換熱器特性和四大化工參量的安裝、檢測、顯示等。 4、掌握離心泵、換熱器、填料塔的結構、安裝及使用。 |
|||
| 設計參數 |
工作溫度：常溫。 液體流量：0-14.4m3/h。 氣體流量：0-300m3/h。 |
|||

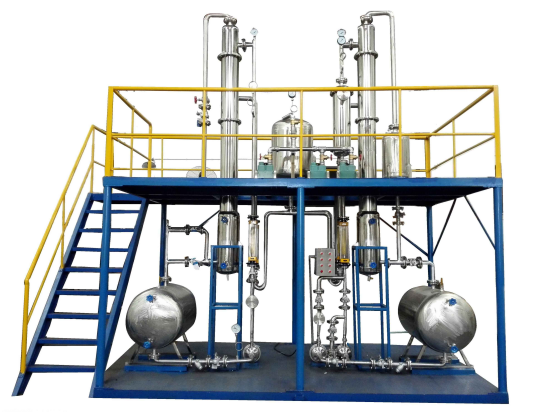

| 外形尺寸 | 長x寬x高：4200x2000x3800mm(可根據實訓場地實際高度和場地麵積進行調整)，整機采用鋼製噴塑框架，帶兩層操作平台，一層平麵方便安裝、檢修，二層有安全斜梯通上並有護欄、防滑板。 | |||
| 公用設施 |
水：實訓過程中水可循環使用，實訓結束後排空即可。 電：電壓AC380V，功率2kW，三相四線製（三火線一零線）。需配置1~2個接地點（安全地及信號地）。 實驗物料：清潔自來水。 |
|||
| 主要設備 |
風機：高效旋渦氣泵，流量100m3/h。 304不鏽鋼列管換熱器，換熱麵積1.0m2。 不鏽鋼離心泵：功率750W，流量0-7.2m3/h。 304不鏽鋼儲罐φ650x900mm。 304不鏽鋼儲罐φ500x650mm。 304不鏽鋼填料塔DN200。 過濾器DN40。 閥門,法蘭及管道（DN15,DN25,DN32,DN50）。 耗材一套：螺栓螺母、法蘭密封墊、活接密封墊等。 輔助工具：套筒扳手、橡皮錘、木榔頭、鐵榔頭、螺絲刀、開口扳手、活頭扳手。 |
|||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 離心泵進口壓力 | 指針式壓力表，儀表精度：1.5%FS | 壓力表就地顯示 | 無 | |
| 離心泵出口壓力 | 指針式壓力表，儀表精度：1.5%FS | 壓力表就地顯示 | 管路出口閘（手） | |
| 流體流量 | 玻璃轉子流量計，儀表精度：4%FS | 流量計就地顯示 | 管路出口閘（手） | |
| 流體溫度 | 雙金屬溫度計，儀表精度：1.5%FS | 溫度就地顯示 | 無 | |
| 液位 | 液位計 | 液位就地顯示 | 無 | |
友情提示：
1、設備驗收：各采購單位收貨時請檢查流體輸送管路拆裝實訓裝置的貨品外觀，核實的流體輸送管路拆裝實訓裝置及配件，拒收處於受損狀態的流體輸送管路拆裝實訓裝置；
2、設備質保：红桃视频app將為各采購單位提供流體輸送管路拆裝實訓裝置說明書，在質保範圍內提供對流體輸送管路拆裝實訓裝置的免費維修，超出條件承諾時提供對流體輸送管路拆裝實訓裝置的有償維修；
3、設備退換貨：各采購單位單方麵原因導致流體輸送管路拆裝實訓裝置的選型錯誤或購流體輸送管路拆裝實訓裝置數量錯誤，造成流體輸送管路拆裝實訓裝置的退換貨要求，將不被接受；
4、設備貨期：對流體輸送管路拆裝實訓裝置的發貨期為參考值，如您需要了解流體輸送管路拆裝實訓裝置的精確貨期，請與上海红桃视频app公司的銷售人員聯係；
5、谘詢電話：如各采購單位對流體輸送管路拆裝實訓裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關流體輸送管路拆裝實訓裝置的技術谘詢。
