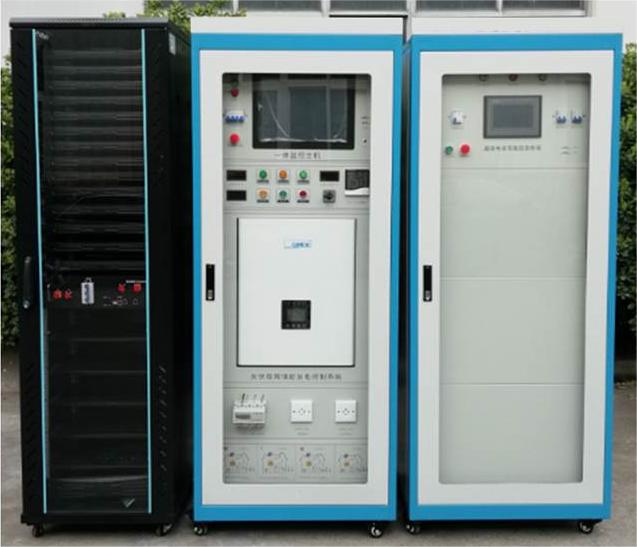

MY-PV56型 20KW風光儲智能微網實訓係統

一、項目概述：
20KW風光儲智能微網實訓係統為科研創新理念與實驗、實訓型相結合的集風力發電，光伏發電、數據采集等多元化“風、光、混合新能源實驗實訓係統。
20KW風光儲智能微網實訓係統由風力發電機組、太陽能電池組、追日係統、風力及光伏控製係統主控係統組成的微網發電係統。
其工作原理是風力、光伏發電係統發電，並由磷酸鐵鋰電池儲能，DC/AC逆變成交流電，其係統本身作為一個小型的變、送電站、驅動交流充電樁或其它供電設備。
20KW風光儲智能微網實訓係統會根據既定策略運行，用電低穀時段通過光伏發電或者風力發電向儲能係統充電，當夜晚光伏能量不足或無風情況下從電網取電來補充儲能電池的電量差，在電網用電高峰時段再將蓄電池電能經變流係統持續向電網送電，形成峰穀補償效能，係統可以自動運行，也可自定義時段運行或者通過本地計算機製定運行策略，方便管理。

①24KWH儲能池及BMS管理係統
②光伏控製係統
③風力控製係統
④50kw微網儲能雙向變流器（含STS 、DC/DC變換器）
⑤配置微網能量管理EMS及監控軟件
⑥配置綜合交流配電的電能質量檢測機櫃
1.2 功能特點
整套係統的各個模塊預留了CANRS485RS232USBTCPIP通訊接口，可以通過該通訊接口對係統中各個模塊進行監控，便於未來項目開發使用。
Ø係統實驗平台集成了室內溫/濕度儀，風速測量、光照度測量係統，讓使用者操作起來更直觀；
Ø係統DC-AC並網同步電源，采用高頻脈衝調製技術，具有小體積、高效率及高功率因數輸出；
Ø係統麵板上采用直觀的數字表和液晶顯示，讓用戶了解當前係統工作狀態；
Ø係統上的離網電源可以為用戶提供交流110V/220V/380V純正弦波交流電能；
Ø實訓係統，可以讓實訓學生自行拆裝移動，使用簡便、無噪音、無汙染；
Ø係統增加市電與風光互補發電切換模塊，讓實驗更具操作性；
Ø增加分布式供電原理與實驗電路，讓學生增加對新知識的理解；
Ø增設直流母線單元，方便係統各模塊之間連接及實驗；
Ø獨立的後備磷酸鐵鋰儲能電池及BMS充放電管理單元；
二、方案概述
2.1風力發電係統的組成
風力發電係統由1台（套）風力並網控製係統、10KW垂直軸風力發電機組、葉片、風機控製係統、塔架等組成。
風力發電控製係統 風力發電機發電機示意圖
2.1.1 發力發電控製係統：
分布式風力發電並網係統、風光互補並網發電係統、風力發電並網係統；
2.1.2 特點：
Ø風力發電專用並網控製逆變一體機
Ø寬範圍風力發電MPPT功能，可30個點設定功率曲線
Ø完善的保護功能
Ø可選RS232/RS485/GPRS 進行電腦監控，其中 GPRS 可同時實現 APP 監控
2.1.3技術參數：

型號	WWGI50
風機輸入參數
額定輸入功率	10kW
額定輸入電壓	380Vdc
輸入電壓範圍	0~600Vdc
切入電壓	60Vdc（出廠值，60Vdc~360Vdc 可設定）
額定輸入電流	10Adc
手動製動	長按按鍵5s後完全卸荷，需手動恢複（再次長按5s恢複）
	空氣開關閉合時，三相交流短路
過電壓製動	360Vdc（出廠值，60Vdc~600Vdc可設）達到卸荷電壓時開始PWM逐級卸荷，電壓再升高，20Vdc 時完全卸荷
過風速製動（可選）	14m/s（0-30m/s 可設定），達到係統設定風速時完全卸荷，10min 後自動恢複
過轉速製動（可選）	500 轉/分（出廠值，0~1000 轉/分可設定）達到係統設定轉速時完全卸荷，10min後自動恢複；
交流輸出參數
電網相位數	三相
額定輸出功率	10KW
額定電網電壓	380Vac
電網電壓範圍	310~450Vac
額定電網頻率	50Hz
工作頻率範圍	47~55Hz
額定電網輸出電流	8A
最大輸出電流	9A
效率
最大轉換效率	≥96%
保護功能
直流輸入側過壓保護	有
交流輸出側過電壓/欠電 壓保護	有
交流輸出過頻/欠頻	有
直流反接保護	有
直流輸入過載保護	有
交流短路保護	有
浪湧保護	有
防孤島效應保護	有
過溫保護	有
整流方式	不控整流
顯示方式	LCD
顯示內容	風機電壓、風機電流、風機功率；電網電壓、並網電流、並網功率、累計發電量、故障代碼等
監控模式（可選）	RS232/RS485/GPRS
監控內容	風機電壓、風機電流、風機功率；電網電壓、並網電流、並網功率、累計發電量、故障代碼等
隔離方式	無變壓器
防雷保護	有
環境溫度	-20℃～+60℃
濕度	4%～100%，有凝露
噪音	≤65dB
冷卻方式	風冷
安裝方式	壁掛式
外殼防護等級	IP65
產品尺寸(寬×高×深)	406×540×219mm
產品淨重	29kg
卸荷箱尺寸(寬×高×深)	390×730×190mm
卸荷箱淨重	19kg

風力發電原理是利用風力帶動風車葉片旋轉，再通過增速機將旋轉的速度提升，來促使發電機發電。

型號	SHF-10000
額定功率	10.0W
最大功率	12KW
額定電壓	120V/220V/380V
啟動風速	2.5m/s
額定風速	18m/s
最大風速	45m/s
風機淨重	350kg
風輪直徑	2m
塔架高度	9m
葉片高度	3.6m
葉片數量	4片
葉片材質	鋁合金
發電機	三相交流永磁同步發電機/永磁懸浮發電機
塔架類型	獨立塔架
保護	風機自我轉數保護/電磁製動
工作溫度	-40℃-80℃

選擇安裝場地
選擇土質堅實的平地作為安裝場地，安裝風力發電機的組位置應該至少遠離房屋及人員活動場所50米，務必在選定安裝場地時考慮到風葉的光影影響及風力發電機組運行時產生的噪音影響（正常工作時噪音約為65dbA）。同時避免周圍有高大的樹木、建築物等影響風速風向的障礙物。
禁止安裝在鬆軟的沙地、高低不平的場地、有下陷或塌方可能的場地、窪地及其他容易受氣候影響而發生地質變化的場地。同時需要考慮從風力發電機的電機部分到您的儲能蓄電池組的距離，距離越短，所用傳輸電纜越短，因而傳輸過程中的耗能也越少，如果必須得有較長的距離,則盡量選用粗些的標準電纜。
地基尺寸（地麵安裝）
請選擇在無風天氣進行風力發電機安裝及接線。

型號	10KW塔架
塔杆	獨立塔杆( m)	12
地基	中心地基( m)	1.2*1.2*1.5

 立杆尺寸圖預埋基礎圖
屋頂安裝：
注：屋頂安裝時需要現場勘察並征得甲方後勤部門同意，還要對屋頂結構承重做大致評估。
風機、追日支架屋頂基礎圖
風機、追日支架基礎效果圖
2.2光伏發電係統
10KW光伏發電前端主要由2個5KW追日發電單元組成、容量相加起來共計10KW。可地麵安裝或屋頂安裝。
10KW光伏儲能發電係統主要由光伏子單元、雙軸跟蹤單元、能量存儲單元、電網接入裝置和能量管理係統四大部分構成。
係統運行原理
控製原則如下：
Ø白天，光伏係統發電優先給實驗室內負載供電，當光伏發電功率大於負荷功率時多餘電能儲存在蓄電池中，當光伏發電功率小於負荷功率時，儲能電池和光伏發電一起給負載供電；
Ø夜晚，光伏側直流停機，由儲能電池通過儲能逆變器單獨給負載供電，當電池剩餘容量（SOC）放到設定值，係統自動切入電網，由電網給負載供電，根據需求，電網可以通過儲能逆變器給電池充電，也可以不充電；
Ø當電網出現故障時，光儲係統自動切換至離網運行模式，由光伏電池和儲能電池同時向負載供電；
Ø電網可以向儲能電池充電，充電功率及充電時間可調；
2.2.1光伏組件
光伏發電係統前端采用40塊260Wp 多晶矽組件，峰值輸出功率10.4KW
Ø組件型號：ZM260P-29b多晶
Ø最大功率（W）：260
Ø開路電壓（V）：40.2
Ø短路電流（A）：8.81
Ø最大功率點的工作電壓（V）：29.9
Ø最大功率點的工作電流（Ａ）：8.36
Ø轉化效率：17.12%
Ø開路電壓溫度係數：-0.292%/K
Ø短路電流溫度係數：+0.045%/K
Ø功率溫度係統：-0.408%/K
Ø最大係統電壓（V）：1000
Ø保險絲額定電流（A）：20
Ø組件尺寸：1650×992×40mm
Ø重量：19.1kg
Ø框架：陽極氧化鋁
Ø玻璃：白色鋼化安全玻璃3.2mm
Ø電池片封裝：EVA
Ø背板：複合薄膜
Ø太陽能電池片：6×10片多晶矽太陽能電池片（156mm×156mm）
Ø接線盒
1)6個旁路二極管
2)絕緣材料：PPO
3)防水等級：IP65
2.2.2雙軸跟蹤係統(跟蹤式支架和固定支架二選其一)
雙軸跟蹤係統是一種能夠保持太陽能電池板隨時正對太陽，使太陽光的光線隨時垂直照射太陽能電池板的動力裝置。
 5KW 支架三維圖             5KW 支架圖
跟蹤支架的機械結構主要分為三大部分，立柱，橫梁和網架。立柱與橫梁的連接處為x軸減速機，橫梁和網架的連接處為y軸減速機，鋼結構支架全部采用熱鍍鋅噴塑。
跟蹤係統將增加大於35%的太陽輻射接收量，顯著提高太陽能光伏組件的發電效率。主控采用西門子S7-1200係列主機，高精度、高穩定數字化控製方案設計，先進的天文算法,實時追蹤太陽使光伏方陣時刻保持最大輸出功率，提高光伏發電轉化效率。風速測量裝置在正常天氣情況下保持靜默感知運行，遇到大風天氣或風速達到一定等級則會自動運行，並通過控製主機使支架係統自動放平減小風阻、保護支架係統在暴風雨天氣能夠安全運行。
整體支架係統放置在屋頂，經電纜輸送至室內主控台，可實現分布式屋頂發電相關實訓，所發電能與風力發電相結合，經DC-AC逆變成三相正弦波380V交流電，可供實驗室照明、計算機和製氫係統使用。
所有係統的設計、安裝與實際工程一樣，可在老師的指導下做為學生練習拆卸、組裝實習樣機來用。
1、支架整體采用國標鋼材，經酸洗後作鍍鋅、噴漆防鏽處理，抗能力可達15級以上。
2、電動推杆是一種將電動機的旋轉運動轉變為推杆的直線往複運動的電力驅動裝置。可用於各種簡單或複雜的工藝流程中做為執行機械使用，以實現遠距離控製、集中控製或自動控製。
3、回轉式減速器，采用回轉支承（俗稱轉盤）作為減速器從動件，可實現無限製的圓周回轉和減速，可以承受較大的軸向力、徑向力和傾覆力；
²輸出轉矩：65 kN.m
²傾覆力矩：38.7kN.m
²軸向靜載荷：338kN.m
²徑向靜載荷：135kN.m
²減速比：61:1
4、新的模塊化SIMATIC S7-1200控製器是我們新推出產品的核心，可實現簡單卻高度精確的自動化任務。係統有五種不同模塊，分別為 CPU 1211C、CPU 1212C 、 CPU 1214C、CPU1215C和CPU1217C。具有快速啟動、精確監控和最高等級的可用性。
2.2.3 固定式支架(跟蹤式支架和固定支架二選其一)
係統支架設計容量為10KW，采用標準工程件，鍍鋅方鋼，鍍鋅C型鋼，結構美觀，強度高，由40塊260Wp太陽能光伏組件，成40度斜麵，固定於C型鋼架上，
1)斜麵式，標準工程用C型鍍鋅鋼
2)支架材料：工程用鍍鋅方鋼，含標準件，接地孔等所需的全部部件，含支架基建底座。
3)方陣點地麵積：安裝於樓頂或地麵點地約 40平方米
4)支架底部基礎采用鋼筋混凝土結構，多隻尺寸40*40*30CM的水泥基礎與支架進行固定以增強支架牢固性及抗風能力
2.2.410KW並網逆變器
並網逆變器參數如下：

光伏側輸入
最大輸入功率 (kW)	10
MPPT 電壓範圍 (V)	120-850
輸入電壓範圍 (V)	100-1000
MPPT 數目	2
交流輸出-並網狀態
最大輸出功率 (kW)	12
輸出電壓範圍 (V)	3N-400，324-436，437-460(<10分鍾)
額定電壓 & 頻率 (V/Hz)	380±2%,50±2% （電網匹配）
輸出功率 (kW)	額定功率 10.0,瞬時功率 12.0
最大輸出電流(A)	22三相平衡
總電流波形畸變率	＜3%
孤島保護	係統自帶
功率因子	(-0.95, +0.95)

產品特點
1）技術領先，全麵滿足電網或負荷的接入與控製要求
²具有並網充放電、獨立逆變功能，適合各種應用場合
²具有並網和離網並聯功能，良好的擴容性
²可與多種蓄電池接口，具有多種充放電工作模式
²可以實時接受係統調度指令和BMS指令，通訊方式有RS485、CAN、以太網
²無功功率可調，功率因數範圍超前0.9至滯後0.9
²直流電壓範圍，支持低壓48V蓄電池輸入
²110%額定輸出功率可實現長時間運行
2）高效節能，更集成，更好的客戶體驗
²正麵維護，可靠牆安裝，安裝維護更方便，降低維護成本
²防護等級為IP21，具有防滴水功能，具備防凝露功能
²高效PWM調製算法，降低開關損耗
3）更多優點
²雙電源冗餘供電方案提升係統可靠性
²完善的保護及故障告警係統，更加安全可靠
²采用動態圖形液晶界麵，提供友好的操作體驗
²-25℃~+55℃可連續滿功率運行
²適應高海拔惡劣環境，可長期連續、可靠運行
²支持離網主動運行功能
²適合共直流母線係統和共交流母線係統
工作邏輯架構
2.2.5光伏磷酸鐵鋰電池及BMS儲能管理係統
采用磷酸鐵鋰作為正極材料的鋰離子電池，磷酸鐵鋰晶體中的P-O鍵穩固，難以分解，即便在高溫或過充時也不會像鈷酸鋰一樣結構崩塌發熱或是形成強氧化性物質，具有良好的安全性。
磷酸鋰電池介紹
磷酸鐵鋰電池，是指用磷酸鐵鋰作為正極材料的鋰離子電池，磷酸鐵鋰晶體中的P-O鍵穩固，難以分解，即便在高溫或過充時也不會像鈷酸鋰一樣結構崩塌發熱或是形成強氧化性物質，因此擁有良好的安全性。
1．安全性領先
材料/電芯級6重安全裝置，開關盒係統級雙重保護回路，確保係統安全性；從電芯到係統具有全球級安全性權威認證：UL1642、UN38.3、UL1973、VDE、JET。
²內置可靠的安全閥，當過充電或溫度急劇上升時，伴隨者副反應發生，單體內壓增加到一定值，安全閥自動開啟泄氣，防止電池鼓脹或爆炸 ；
²隔膜采用耐高溫陶瓷塗布技術，防止由枝晶或電池遭衝擊時造成的內部短路，高溫時切斷鋰離子傳輸通道。
²內置正極保險絲（即正極通過熔絲與外殼相連），當電池短路或過充電等意外時，內置正極保險絲熔斷，起保護作用；
²負極具有過充電的保護裝置OSD，過充電等濫用情況下，單體內部氣壓上升，誘發OSD變形，充電電流迂回至殼體回路，促使正極保險絲熔斷，切斷充電回路；
²正極性鋁質方形外殼，具有良好的導熱散熱性能，又能阻止表麵腐蝕，在長期使用時避免電解質的泄漏；
²殼體內置放針刺保護層（NSD），當外殼被尖銳硬物刺穿時，NSD層提前與殼體形成回路，降低電芯短路風險。
²回路斷路器可避免電池組因外部短路造成的損害。
2．優異的電化學性能
循環壽命長、耐受性強，良好的高低溫性能；
²圓形電芯設計，極高的電解液量和電解液保持率（相比較軟包電池），確保單體電芯在25℃下，@0.5C1C、DOD100%、EOL80%循環次數高於4000次，同款產品已大批量應用在電動車領域，其性能也獲得多家車企的驗證，該產品儲能領域應用，建議放電倍率在0.5C以下，預期其循環壽命遠高於6000次。
3．剩餘容量無瞬間跌落特性
EOL低於50%，放電性能仍能預測；
圓形電芯設計極高的電解液保持率，電池生命周期內不存在電解液的幹涸（與軟包電池相比），即使容量衰減到50%，剩餘容量不會出現“瞬間跌落”現象。意味著更長的資產利用率和更高的投資回報率。
4．係統適用性強
圓形鋁殼電芯、標準化模組、通用型機架設計，便於規模化生產組裝，靈活的係統組合，可滿足各種定製化需要；
²寬廣的係統電壓範圍，通過不同的串聯組合可提供不同電壓等級的電池係統。
²寬廣的係統容量範圍，通用型機架式並聯組合可提供容量多樣式電池係統。可以有幾十千瓦到幾兆的範圍供選擇。
5．係統易於安裝、維護
係統部件模塊化設計，標準機架安裝，全部接線端子前端設計，易於安裝維護。
參數如下：

序 號	項目		參 數 及 要 求
1	電池信息	電池規格型號	48V50Ah
2		標稱容量	50Ah
3		電池模塊標稱電壓	50V
4		單體電池標稱電壓	3.2V
5		電池模塊的單體組合方式	16串
6		電池模塊重量	≈65
7	充電參數	最大充電電流（A）	50
8		電池模塊充電電壓範圍（V）	45～54
9		電池模塊充電截止電壓	52.5V～54
10		標準充電方法	20A均充至52.5V-54V浮充
11		電池模塊充電時間	5~6h（20A）
12	放電參數	最大放電電流（A）	100
13		電池模塊放電電壓範圍（V）	54～45
14		電池模塊放電截止電壓	45V
15		單體電池放電截止電壓	2.82V
16	短路保護參數	短路保護電流(A)	250A
17		短路保護延遲時間(us)	500
18		短路保護恢複方式	連接充電器
19	自耗及休眠參數	工作時電路內部消耗(mA)	≤70
20		休眠時內部消耗(uA)	≤2000
21	外殼	外殼材質	鍍鋅鋼板,表麵噴塑
22	電池組 外形尺寸	高度	89
23		寬度	410(帶掛耳總寬度)，440（箱體）
24		長度	410（箱體深度）
25	設備重量		24KG（電池）
26	工作及存貯	工作溫度	充電：0～45℃；放電：-20～60℃
27		存貯溫度	-10～35℃
28		相對濕度	5%～85%
29	管理係統（BMS）	管理係統功能	單體電壓管理、總電壓管理、充放電溫度管理、充放電流管理、電池均衡管理、過充保護、過放保護、過溫保護、過流保護、短路保護等。

磷酸鐵鋰電池係統的BMS係統分三級管理，分別為托盤BMS(Tray BMS)、機櫃BMS (Rack BMS)、係統BMS(System BMS),每級BMS主要功能如下：
a)Tray BMS (TBMS，托盤級，控製20個單體電芯，內置在模組內) : 監測單體電芯的電壓、溫度和單個托盤的總電壓， 並通過CAN協議向上級BMS實時傳遞以上信息，能夠控製單體電芯的電壓均衡性。
b)Rack BMS (RBMS，機架級，控製10個或多個TBMS，內置在開關盒內)： 檢測整組電池的總電壓、總電流，並通過CAN協議向上級BMS實時傳遞以上信息。 能夠顯示電池充放電時容量、健康狀態，對功率的預測、內阻的計算。控製繼電開關和盤級單元電壓的均衡性。
c)System BMS (SBMS,係統級，最多控製48個RBMS)： 收集下級RBMS信息，能夠實時對電池剩餘容量、健康狀況進行預估，功率的預測、內阻的計算。通過RS-485或Modbus-TCP/IP 的方式與上位和外部係統進行通信。

---
