MY-PV43型 1KW光伏離網發電教學係統



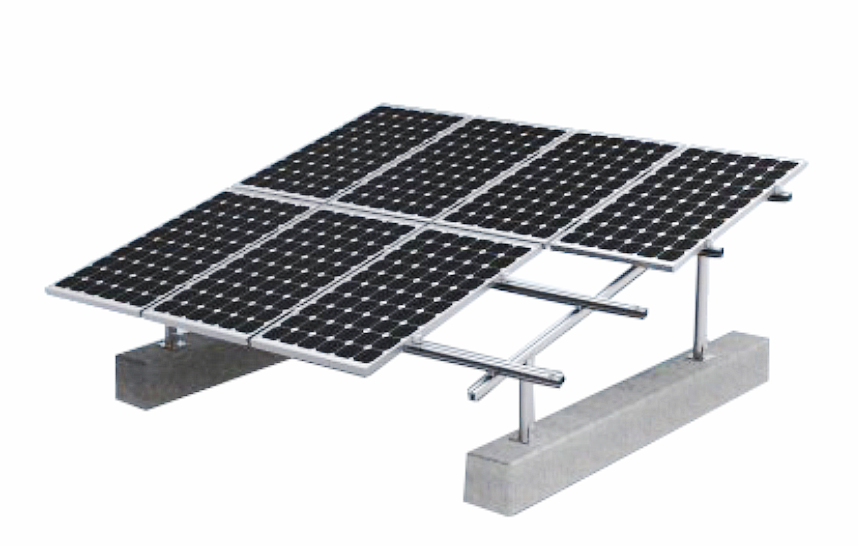

室外自動跟蹤方陣                       控製/監控/儲能櫃
1KW光伏離網發電教學係統係統-組成:
    1KW光伏發電離網係統由光伏方陣、光伏供電係統、控製係統、逆變與負載係統、儀表及監控係統幾個部分組成。
係統采用模塊化結構設計,各單元具有獨立的功能,應用靈活,即可組合應用,也可獨立工作運行。
二、
技術參數:
係統參數
1、係統供電電源:AC220V±10%、50HZ
2、裝機容量:<1.8KVA
3、安全功能:帶電源指示,急停控製及漏電保護
4、係統輔助電源: DC24V/3A×2; DC5V/2A
5、係統安全:具有漏電、過載、短路、接地等保護
光伏供電係統
光伏供電係統主要由光伏電池組件、匯流箱、太陽能控製器、蓄電池等組成。
係統由10塊100Wp太陽能電池組件經過組串後組成小型方陣。
太陽能電池板技術參數
1、功率:100W、誤差:±5%、單晶/多晶矽
2、輸出電壓:35V、
3、輸出電流:2.88A、
4、開路電壓:42V、
5、短路電流:2.9A、
6、工作環境溫度:45℃±2℃、
7、尺寸:670×1000×35mm;
跟蹤係統及控製單元
1、跟蹤係統:采用雙軸二維跟蹤方式, 采用DC24V直流同步電機驅動
2、跟蹤控製單元:可手動或自動方式運行,模擬光源運動,光伏跟蹤控製采用一塊西門子S7-226主控模塊(固定式方陣無此項)
太陽能控製器
   該設備應用的控製器是一種智能型、多用途太陽能充放電控製器。使用定製的128*64定製型LCD顯示屏,具有非常友好的操作界麵;各控製參數可靈活設定,可充分滿足不同應用需求。獨有的充放電安時數累計和自動溫度補償功能。
控製器主要參數
1、額定電壓:DC24V/48V自適應
2、額定電流:40A
3、充電方式:PWM或MPPT可選
4、顯示方式:LCD液晶128*64 充電、放電、蓄電池狀態、環境溫度、故障顯示功能
5、保護功能:蓄電池反接、夜間防反衝、防雷、光伏限流、過充、過放、負載過載、短路等保護
通訊模式:RS485或RS232或GPRS
離網逆變模塊
   離網模塊輸入輸出采用高頻變壓器隔離設計,運行效率高,發熱量低;電路模塊化開放設計,方便進行升壓驅動波形、SPWM逆變驅動波形、逆變輸出電壓電流波形與相關電路電氣測試;具有過欠壓關斷、過載等保護功能。
逆變模塊參數
1、輸入電壓:DC48V
2、輸出電壓:AC220V±10%
3、輸出頻率:50HZ
4、輸出功率:2000VA
5、輸出波形:純正弦波
6、保護功能:短路、過熱、過載保護
7、其它功能:帶旁路功能,市電和太陽能隨適時切換,可選擇市電或太陽能優先。
儀表顯示單元
直流電壓表  2隻
1、測量範圍:DCV 0-200V 精度±1%
2、供電電壓:AC/DC 9V
直流電流表  2隻
1、測量範圍:DCI 0-50A 精度±1%
2、供電電壓:AC/DC 9V
交流電壓表  1隻
1、測量範圍:ACV 0-500V 精度±1%
2、供電電壓:AC/DC 9V
交流電流表  1隻
1、測量範圍:ACI 0-10A 精度±1%
2、供電電壓:AC/DC 9V
儲能蓄電池
1、電池類型:鉛酸或膠體
2、電池電壓:DC 12V
3、單節容量:100AH
4、電池數量:4節串聯,組成48V電池組
負載單元
直流負載
1、阻性負載:3/5W高亮度LED燈
2、感性負載:直流風扇、直流減速電機
交流負載
1、阻性負載:220V供電,功率5-8W警示燈(黃閃,慢、讓警示,爆閃)
2、帶輸出插座,可接至實驗室用電設備,照明等
2.8  監控單元,工控一體機,帶觸摸功能
C P U:Intel 1037U 1.8GHz 22nm雙核處理器TDP 17W超低功耗處理器
1、主 板:Intel M11工控固態節能主板
2、內 存:1G DDR3 1333超高速內存,支持1333/1066MHz內存,最大可支持8GB。
3、硬 盤:24G SSD固態硬盤
4、顯 卡:集成Intel  HD Graphics核心顯卡,提供VGA、LVDS、雙HDMI顯示輸出,LVDS支持雙通道24bit,支持單獨顯示、雙顯複製、雙顯擴展。
1、聲 卡:集成ALC662 6聲道高保真音頻控製器
2、網 卡:集成1個RTL千兆網卡,支持網絡喚醒、PXE功能。
3、電 源:外置電源(100V至220V寬幅電壓,全球通用)
4、顯示屏:13寸LED工控屏 分辨率:1024*600
5、觸摸屏:台灣軍工Touchkit 4線觸摸屏,透光率高;性能穩定,觸摸靈敏
6、整機接口:4* USB 2.0接口,其中兩個可支持USB3.0(需定製),
7、1* HDMI接口:1* VGA接口,1* RJ-45網絡接口,1* Line out(綠色),1* Mic(紅色)
8、2*COM串口,1* 12V DC_JACK輸入接口
係統狀態:
   太陽能控製器(帶報警功能):
1、輸入電壓、電流、功率的數據顯示及動態曲線顯示
2、輸出電壓、電流、功率的數據顯示及動態曲線顯示
3、蓄電池:電壓數據顯示及動態曲線顯示
三、主要實驗內容:
  實驗一 光伏電池方陣的安裝拆卸
  實驗二 光伏供電係統組裝
  實驗三 光伏供電係統接線
  實驗四 電池組件光源跟蹤控製(固定式無此項)
  實驗五 光伏電池的輸出特性
  實驗六 蓄電池的充電特性和放電保護
  實驗七 逆變器的參數測試
  實驗八 逆變器的負載安裝與調試
  實驗九 逆變器與市場切換功能實驗
  實驗十 監控係統的通訊


其他產品鏈接
光伏發電設備安裝與調試實訓係統
便攜式太陽能電池測試儀
模擬型直驅風電教學實驗平台
大型風力發電係統實訓平台
太陽能光伏充放電特性實驗係統
風光互補並網發電實驗實訓係統
新型電力係統綜合實訓平台
風光互補製儲氫及燃料電池發電創新實訓係統
20KW風光儲智能微網實訓係統
製儲氫及燃料電池發電實訓係統
可再生能源智能微電網係統教學平台
太陽能光伏發電綜合實訓係統
400W風力發電教學實驗實訓裝置
風光互補發電實訓係統
太陽能光伏電源發電係統實訓裝置
太陽能發電教學實驗平台
太陽能光伏發電係統實驗實訓裝置
風光互補微網發電實訓係統
風光互補發電實訓平台
太陽能光伏並網發電教學實驗台
小型風力發電實訓裝置
燃料電池發電教學實訓係統
光伏發電係統集成教學演示係統
太陽能光伏電池材料性能測試儀
分布式太陽能光伏並網發電實驗裝置
風光互補發電測量與控製實訓係統
太陽自動跟蹤係統實驗台
風力發電係統實訓裝置
5KW太陽能離網發電係統
太陽能教學實驗實訓裝置
光伏離並網追日發電實驗係統
風能和太陽能綜合利用實驗裝置
太陽能光熱教學實驗平台
風.光.氫及超級電容混合發電實驗設備
風光儲發電實驗實訓係統
5KW光伏儲能發電教學係統
5KW太陽能光伏微網發電教學係統(分布式工程型
風光互補發電實驗係統
太陽能光伏發電實驗裝置
太陽能光伏並網發電教學實驗係統
風光互補路燈實驗係統
燃料電池實驗台
太陽能.燃料電池混合發電係統
5.0KW太陽能光伏並網發電教學係統(分布式)
風光互補離(並)網發電實驗係統
太陽能電源技術及其應用裝置
太陽能光伏發電係統實驗台
太陽能熱能培訓器
教學用光伏發電組裝與建設實訓係統
風光互補並網發電與機電實訓係統
太陽能光伏並網發電教學實訓台
太陽能電源技術及其應用裝置
2.5KW風光互補發電教學實驗係統
太陽能光電教學實驗箱
逆變器係統原理及應用實驗箱
矽光電池光伏特性綜合實驗儀
光伏發電試驗台
樓宇新能源實訓裝置(光伏發電係統)
太陽能光伏發電係統實驗裝置
1KW永磁風力發電機並網實驗係統
太陽能光熱教學實驗裝置
太陽能光電教學實訓台(7種規格)
氫燃料電池模型車
質子交換膜燃料電池教具
太陽電池組件測試台
水冷型燃料電池科研實驗台
太陽自動跟蹤係統實驗實訓裝置
雙饋風力發電係統實驗裝置
太陽能發電整流逆變實訓裝置
小型風洞實訓設備
模擬型直驅風電實驗係統
風向跟蹤風力發電實訓裝置
太陽能便攜式電源係列
大型雙饋風力發電實驗係統
風力發電整流逆變實訓裝置
太陽輻射標準觀測站
燃料電池發電全檢測型實驗係統
太陽能基站光照跟隨PLC控製實訓模型
軸流風機
便攜式太陽能光伏發電站測試與評估係統
風力發電係統
太陽能教學實驗實訓台
燃料電池教學實驗平台
