MY-F400-小型風力發電實訓裝置

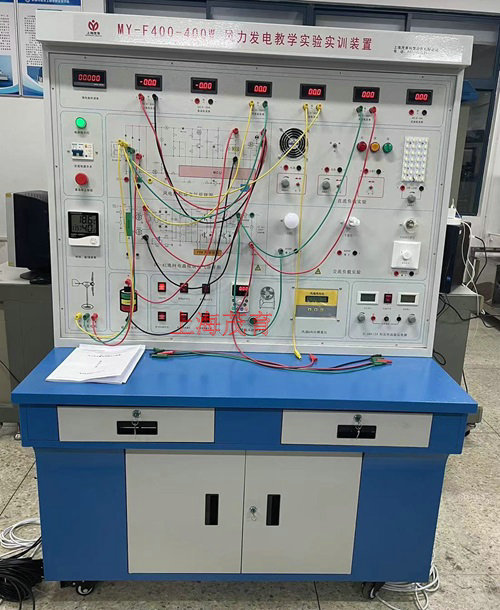

小型風力發電實訓裝置-由風力發電機、風力發電控製器、電力蓄能單元、逆變模塊、開關控製單元、負載單元、顯示單元共七大單元係統組成，係統能進行風力發電相關全過程實驗，是職高、大學、研究生以風力發電為主課題的研究和培訓、教學的理想產品。
教學特點：
1、係統實驗平台集成了室內溫/濕度儀，風速測量係統，讓使用者操作起來更直觀。
2、係統采用數字化DSP技術，對蓄電池充放電進行全智能化的管理。
3、係統麵板上采用直觀的數字儀表和液晶顯示，讓用戶即時了解係統工作狀態。
4、係統上的離網電源可以為用戶提供交流110V/220V純正弦波交流電能。
5、風力發電教學實驗係統，可以讓實訓學生自行拆裝移動，使用簡便、節能環保、無汙染。
6、增加分布式發電原理與實驗模塊，讓學生增加對新知識的理解
二、係統運行技術條件：
1.風力係統
1）風輪直徑：1.25(m)
2）啟動風速：1.5(m/s)
3）額定風速：12-13(m/s)
4）安全風速：35(m/s)
5）工作形式：上風式永磁同步發電機
6）風葉旋轉方向：順時針
7）風葉數量：3（片）
8）風葉材料：玻璃增強聚丙烯材料
9）電機材料：鋁合金&不鏽鋼
模擬風洞：
10）風量：34073 m3/h，1275Pa-2138Pa
11）電壓：三相四線 380VAC
12）功率：2.2kW
13）調速單元：2.2KW 矢量變頻器，輸出頻率：0-100Hz
2.充電係統
1）額定功率：400(W)
2）額定電壓：12/24(V)
3）額定電流：33.3/16.7（A）
3.電力蓄能係統（機內）
1）儲能形式：閥控式密封鉛酸蓄電池
2）額定電壓：12V
3）額定容量：55Ah
4）充電方法（恒壓），循環︰最大充電電流為5.6A
4.離網逆變模塊係統
1）直流輸入電壓：10.5～16.8 VDC
2）額定蔬出功率：300W
3）輸出電壓：110/220VAC
4）輸出波形：純正弦波
5）輸出頻率：50Hz
6）工作效率：85%
7）功率因數：>0.88
8）波形失真率≤5%
9）工作環境：溫度-20℃～50℃
10）相對濕度：﹤90﹪（25℃）
11）保護功能：極性反接、短路、過熱、過載保護
5.控製模塊係統
1）工作電壓：12VDC
2）充電功率：500W
3）光伏功率：100W
4）風機功率：400W
5）充電方式：PWM脈寬調製
6）充電最大電流 16.5A
7）過放保護電壓 10.5V
8）過放恢複電壓 12.6V
9）輸出保護電壓 16.2V
10）卸載開始電壓（出廠值）15V
11）卸載開始電流（出廠值） 12A
12）控製器設有蓄電池過充、過放電保護、蓄電池開路保護、負載過電壓保護、輸出短路保護、電池接反保護、欠壓和過壓防震蕩保護、均衡充電、溫度補償等功能；
6.負載模塊裝置係統
1）風扇：×1個，額定電壓：12/24V，工作電流：1.25A，功率：15W
2）交通燈：1組(R,G,B)，額定電壓：12/24V，工作電流：0.8A，功率：9.6W
3）馬達：×1個，額定電壓：12/24V，工作電流：0.35A，功率：5W  轉速：20rmp/min
 交流LED燈×1個，交流節能燈×1個
4）直流模擬負載：12V/24V/28WLED路燈板，帶PWM調光功能，輸出功率可設置
7、測風係統
1）測量範圍：   風速：0～60m/s
2）精 度 ：     ±0.1m/s
3）工作電源：   AC 220V±20%  50HZ， DC12V、5V或其他供電。
4）記錄間隔：   1分鍾～240分鍾連續可設置
5）內部存儲：   4M bit
6）環境溫度：   -40℃～50℃
7）轉速傳感器： 0～5000 風力發電機轉速檢測顯示（室內）
8）過風速報警中斷輸出功能，可以設備閉環形式連接，增加實驗安全性。
8.顯示裝置係統
1） 直流電流表：× 1個，20A， 顯示模式︰0.5”LED
 2）直流電壓表：× 1個，50V， 顯示模式︰0.5”LED
 3）交流電壓表：× 1個，500V，顯示模式︰0.5”LED
4）交流電流表：× 1個，5A，  顯示模式︰0.5”LED
5）交流電壓表：× 1個，50V， 顯示模式︰0.5”LED
6）交流電流表：× 1個，50A， 顯示模式︰0.5”LED
7）時間、溫/濕度表：× 1個，-20～99.9℃  顯示時間，室內溫、濕度
8）風機轉速表：× 1個，5A，  顯示模式︰0.5”LED
9.電氣開關操作台
   交流漏電開關、緊急停止開關、儀表開關、風機輸入開關、直流輸入開關
  儀表顯示、控製按鈕（開關）、智能型風光互補控製器、風速儀、鼓風機調速。
10、監控軟件：（電腦自配）
1）PC監控模塊：監控主機、監控軟件。
2）顯示內容：蓄電池電壓、風機電壓、光伏電壓、風機電流、光伏電流、風機功率、光伏功率，能量模擬圖，當前風速（米/秒），當前風向（度），當前風力資源平估。
三、教學項目及實驗內容：
1、風力發電基礎理論原理性實驗
2、風力發電係統設計實驗
3、風力發電基礎理論與應用技術仿真實驗
4、風力發電相關測量技術實驗
5、風力發電控製技術實驗
6、風力發電電力電子實驗
7、過放保護、過放恢複、過充保護、過充恢複
       均充保護、均充恢複、浮充保護、浮充恢複
8、過風速報警、欠風速報警、液晶顯示風速
9、風力發電係統的直接負載實驗
10、風力發電係統的風速變化影響實驗
11、限速機械保護係統原理實驗
12、限速電控保護係統原理實驗
13、風機過功率保護實驗
14、風機超速保護實驗
15、不同轉速下風力發電曲線實驗
16、風況檢測實驗
17、獨立風機係統實驗
18、綜合實驗。
