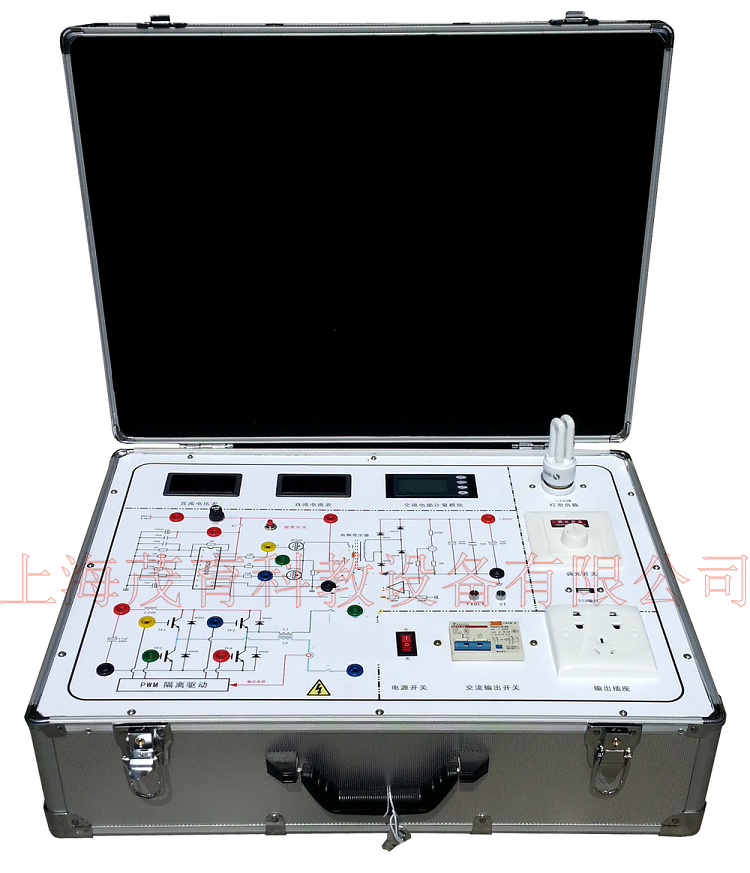

MY-PV48逆變器係統原理及應用實驗箱

一、逆變器係統原理及應用實驗箱-品介紹:
該逆變器係統原理及應用實驗箱由AC/DC電源模塊、離網電源控製模塊、開關控製模塊、儀表監控模塊、負載實驗模塊,等組成。
二、教學及研究實訓項目:
離網逆變電源實驗
實驗1、逆變器逆變原理實驗(通過逆變器各測試點的測試)
實驗2、逆變電源直流輸入欠過電壓保護實驗。
實驗3、逆變電源輸出交流電的波形、諧波含有率、功率因素的比較實驗。
實驗4、逆變器與市電互補自動切換實驗
實驗5、逆變器輸出過載保護實驗
實驗6、逆變器輸出欠、過壓實驗
三、行技術條件:
1、離網電源控製單元:係統根據實際的工作需要,通過開關單元的開和關,可實現對各類交流負載實現供電。
◆ 直流輸入電壓:12VDC
◆ 交流輸出電壓:220VAC◆ 交流輸出功率:200W◆ 頻率範圍:50Hz
◆ 效率:84.5%
◆ 輸出波形:正弦波
◆ 工作環境:溫度-20℃~50℃◆ 相對濕度﹤90﹪(25℃)
◆ 保護功能: 極性反接、過放、過壓、短路、漏電、過熱、過載、接地故障。
2、AC/DC變換電源控製單元:係統根據實際的工作需要,通過開關電源單元的開和關,可實現對逆變電源實施直流輸入供電。
◆ 交流輸入電壓:220VAC
◆ 直流輸出電壓:12VDC◆ 直流輸出功率:300W◆ 工作環境:溫度-20℃~50℃◆ 相對濕度﹤90﹪(25℃)
◆ 保護功能: 短路、漏電、過熱、過載、接地故障。
3、開關控製單元:所有係統內外單元的引線經隔離開關接至各自的端子上,在工作過程中,一旦發生漏電、短路、過流、過熱情況,開關自動斷開電源,起到保護儀器儀表和人身的安全。
4、顯示單元:交流電壓、交流電流、交流功率、設備工作溫度。

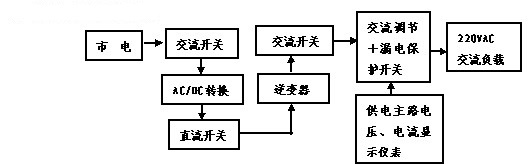

四、係統工作原理方框圖
五、售後服務
◆ 使用手冊(含實驗指導)
◆ 產品培訓
六、係統配置(配置單)
編號 產品名稱 型號規格 數量 單位 備   注
1 實驗箱 570*420*200mm 1
2 離風逆變器 DC-AC 300 1 係統自帶
3 蓄電池 7Ah/12V 1 係統自帶
4 實驗跳線 50CM 1 實驗附件
5 開關電源 12V/50W 1 係統自帶
6 負載 交流 1 球泡燈
7 使用手冊   1
8 鑰匙   2
