MY-F500C型風光互補微網發電實訓係統

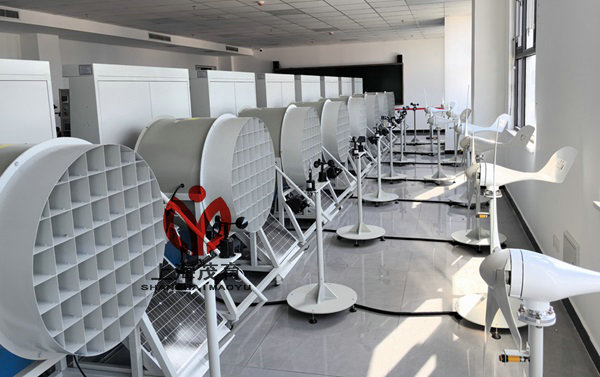

風光互補微網發電實訓係統-由太陽能電池組件模塊、陣列支架模塊、雙軸跟蹤控製模塊、太陽能充電控製模塊、蓄電池模塊、同步電源模塊、離網逆變控製模塊、模擬風洞發電模塊、儀表監控模塊、開關控製模塊、環境監測模塊、上位機監控模塊,係統配線等組成。主要麵向職高、大學、研究生、企業技工以風力發電和太陽能離網、並網發電為主課題的研究和培訓。




二、風光互補微網發電實訓係統-教學及研究實訓項目:
2.1、永磁同步風力發電機係統運行過程風能量變換演示和實驗
實驗1、風速即轉速與與出功率關係實驗
實驗2、發電機轉速與輸出電壓關係實驗
實驗3、發電機轉速與輸出電流關係實驗
實驗4、發電機轉速與輸出電壓頻率關係實驗
實驗5、風速即轉速與與出功率關係實驗
實驗6、發電機轉速與輸出電壓關係實驗
實驗7、發電機轉速與輸出電流關係實驗
實驗8、發電機轉速與輸出電壓頻率關係實驗
2.2、太陽能電池控製運行過程光能量變換演示和實驗
實驗1、光伏摸塊單元組成原理。
實驗2、太陽能光電池能量轉換組合原理。
實驗3、在不同天氣和日照強度下光波對光伏轉換效率的影響實驗。
實驗4、在不同季節太陽運軌變換下對光伏能量轉換的影響實驗。
實驗5、在不同季節環境溫度變換下對光伏能量轉換的影響實驗。
實驗6、追日原理與追日過程實驗
三、
運行技術條件(單相輸出)
3.1、發電單元
風能
◆ 風洞調速範圍:0~13 m/s,功率5.0KW
◆ 風力發電機額定輸出電壓:12VDC,功率:400W
◆ 風機類型;永磁同步發電機,上風式
◆ 啟動風速;3.58m/s
◆ 風葉材質:碳光纖化合物
3.2、充電單元
◆ 工作電壓:12VDC
◆ 充電功率:400W
◆ 充電方式:PWM脈寬調製
◆ 充電最大電流 35A
◆ 過放保護電壓 11V
◆ 過放恢複電壓 12.6V
◆ 輸出保護電壓 16V
◆ 卸載開始電壓(出廠值)15.5V
◆ 卸載開始電流(出廠值) 15A
◆ 保護功能:蓄電池過充電、蓄電池過放電、蓄電反接、負載過載、防雷、風機限流、風機自動刹車和手動刹車。
光能
◆ 光伏模塊功率:100Wp 1組
◆ 光伏模塊輸出工作電壓:17.5VVDC
◆ 光伏模塊工作電流:2.85A
◆ 模擬光源模塊:2000W
3.3、電力蓄能單元(機內)
◆ 蓄電池類型:免維護膠體蓄電池
◆ 蓄電池組容量:12V/100Ah
◆ 蓄電池數量: 1個
3.4、逆變模塊(機內)
◆ 直流輸入電壓:10.8~14.4VDC
◆ 額定蔬出功率:300W
◆ 輸出電壓:110VAC
◆ 頻率範圍:50Hz
◆ 工作效率:85%
◆ 功率因數:>0.88
◆ 波形失真率≤5%
◆ 工作環境:溫度-20℃~50℃
◆ 相對濕度:﹤90﹪(25℃)
◆ 保護功能:極性反接、短路、過熱、過載保護
3.5、控製單元
◆ 400W/12V 高性能風光互補智能控製器(Zigbee無線傳輸、RS232串口輸出)(室內)
◆ 風速傳感器:0-60m/s(室內)
◆ 溫度傳感器:-10℃~100℃(室外)
◆ 轉速傳感器:0~5000 風力發電機轉速檢測顯示(室內)
3.6、負載單元
◆ 12VLED照明、220VLED照明、220V節能燈照明
◆ 12V直流輸出,220V交流輸出
3.7、顯示單元
3.7.1、數字顯示
◆ 直流電壓表:光電池充電電壓
◆ 直流電流表:光電池充電電流
◆ 直流功率表:光電池充電功率
◆ 交流電壓表:逆變器輸出電壓
◆ 交流電流表:逆變器輸出電流
◆ 交流功率表:交流負載使用功率
◆ 轉速表:風機當前模擬轉速
3.7.2、LED指示
◆ 太陽能控製器:充電、過壓、欠壓、過放、運行;
◆ 蓄電池電壓(高-中-低);
3.7.3、數碼管顯示
◆ 通用開+通用關;光控開+光控關;光控開+時控關;
3.8、開關單元
◆ 交流總開關;交流負載開關;直流負載開關;DC/AC模塊開關;控製器電源開關;控製器設置開關;電源轉換開關;負載類型轉換開關;3.3V/5V/9V/12V電壓轉換開關;太陽能/負載 電壓/電流/功率顯示切換開關。
4、監控軟件(電腦自配)
PC監控模塊:監控主機、監控軟件。
顯示內容:蓄電池電壓、風機電壓、光伏電壓、風機電流、光伏電流、風機功率、光伏功率,能量模擬圖,當前風速(米/秒),當前風向(度),當前風力資源平估。

四、配置清單:
序號 名 稱 數 量 單 位
1 風光互補實訓係統主操作台 1
2 400W永磁同步發電機 1
3 模擬風洞係統 1
4 風速儀(含支架) 1
5 風向儀(含支架) 1
6 3.0KW矢量變頻器 1
7 100W太陽能電池組件模塊 1
8 蓄電池組120Ah 4
9 實驗附件 1 套
