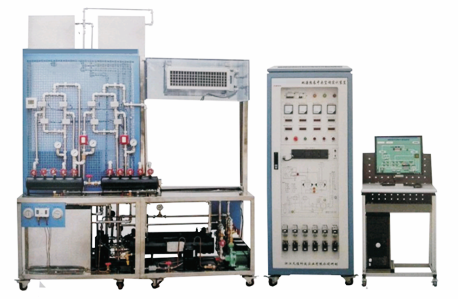

MYCN-19地源熱泵中央空調係統實訓裝置

地源熱泵中央空調係統實訓裝置是一種領先的空調技術，它可以實現水源熱泵係統的諸多優點，並且還能節省相當可觀的運行費用。地源熱泵係統解決了水源熱泵係統的地下水回灌問題杜絕了地下水資源對熱泵機組使用的影響和地下水被汙染的可能性。係統占地空間小，並且係統的安裝和使用不會改變建築的外觀和結構。地源熱泵係統是通過導熱介質溶液在埋入地下的循環係統中流動，實現與大地之間的熱交換。係統是一個密閉的閉路循環係統，他是一項可持續發展的建築節能新技術。

二、係統：
1、工程化概念強——實訓裝置的整套控製係統大部分采用工業現場實際應用的部件。
2、技術先進——控製係統部分應用了代表當今中央空調控製係統技術潮流的PLC控製技術，它充分考慮了係統的可擴展性和與樓宇其他子係統的兼容性。
3、開放性好——整套實訓裝置采用透明化、開放式設計，實訓者能夠直觀清晰地了解整個裝置的工作過程，係統控製部分源代碼完全開放，實訓者可自行添加或修改，進行創新性、設計性實訓。
三、功能：
地源熱泵係統是利用地下岩土中熱量的閉路循環係統，它通過循環液體在封閉地下埋管中的流動，實現係統與大地之間的換熱。
1、在冬季製熱過程，流體從地下吸取熱量，再通過 熱泵係統把熱量帶到室內。
2、夏季製冷時係統運行；即把室內熱量帶到地下岩土中。因此，地耦管地源熱泵係統保持了地下水水源熱泵利用大地作為冷熱源的優點，同時又不需要抽取地下水作為傳熱的介質，地耦管地源熱泵係統從根本上解決了地下水水源熱泵的種種弊端，
3、生活用水：地源熱泵係統無論在冬季夏季為家庭提供生活用水， 、
四、技術參數：
1、工作電源：三相五線製 AC 380V±10% 50Hz
2、安裝尺寸：長×寬×高400×100×250cm
3、整機容量≤0.04 最大供冷量：7.5kW；最大輸入總功率：6.5kW；製冷額定功率：3.8kW； 最大堵轉電流：50A； 製熱額定功率：2.0kW 額定輸入電流：7A；循環風量：700m3/h；製冷劑：R22；漏電動作電流：≤30mA；安全保護措施：具有過壓、過流、過載、漏電、接地四種保護措施，符合國家相關標準。
五、係統組成：
設備整體與實際地源熱泵中央空調係統結構相同，采用開放式鋼框架結構，各部件布局合理操作方便。控製係統由電控櫃、可編程控製器、壓力采集模塊、溫度采集模塊、數據采集點、PLC編程軟件、中央空調組態監控軟件組成。
（1）製冷機組
由壓縮機、螺旋式冷凝器、螺旋式蒸發器、儲液罐、熱力膨脹閥、視液鏡、幹燥過濾器等組成，管路中還設有控製閥等實訓所必需的部件，管路中視液鏡可觀察製冷劑狀態等設備組成。製冷機組主要完成製冷工作，製冷劑為R22。
（2）模擬地水源水係統
由不鏽鋼水箱、1台冷卻水泵組成，主要完成製冷機組冷卻散熱工作。
（3）熱水係統
由1台冷凍水泵、分水器、集水器、膨脹水箱等組成，主要給家庭提供生活熱水。
（4）空氣調節係統（風管組件）
由過濾器、表冷器、普通風機、風道等組成，主要完成空氣調節作用。（室內送風風機轉速可調）
（5）模擬房間（有機外殼）
由1套風機盤管、1套溫度控製器及風量調節係統組成，主要完成房間的溫度設定與空氣調節作用。
（6）控製裝置配置
    整個中央空調采用PLC可編程控製器及工業總線控製，由計算機通過通信總線與PLC進行通信，控製整個中央空調的運行。空調的運行參數由各類傳感器進行采集，並通過通信總線送入計算機中，通過專用中央空調組態控製軟件進行實時監控。在現場控製櫃上可顯示中央空調的所有運行數據，可進行全手動和自動運行操作。
六、實訓項目：
1、掌握地源熱泵機組的原理與結構組成；
2、地源熱泵空調係統電氣自動控製；
3、地源熱泵空調係統夏季運行工況調試；
4、地源熱泵空調係統冬季運行工況調試；
5、認識中央空調的結構及設備的實訓；
6、中央空調啟動和停止的實訓；
7、中央空調的運行、調節操作實訓；
8、對中央空調的運行工況及各運行參數進行檢測實訓；
5、對可編程控製器 PLC 進行高級編程及 PLC 的安裝接線調試進行實訓；
9、配套壓力變送器、溫度傳感器和相應的 A/D 轉換功能模塊，可對整個中央空調的運行參數進行采集、實時監控等實訓；
10、組態技術應用實訓：采用組態技術實現對中央空調運行進行動畫顯示，運行數據顯示、實時監控、曲線分析、曆史記錄顯示、報警、打印組態等功能；
11、網絡遠程控製實訓；
12、網絡的安裝及設置實訓；
13、傳感器及變送器安裝和使用實訓；

---
