MYN-508熱泵與製冷係統技能實訓操作台

一、產品概述：

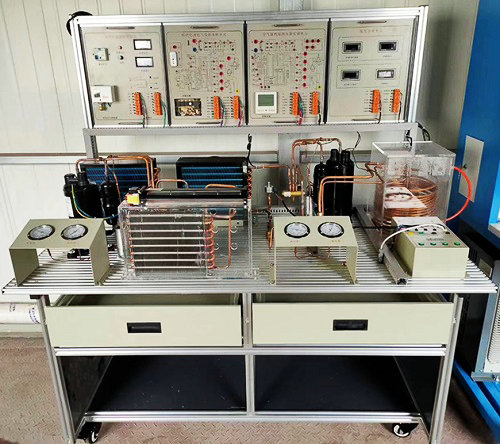

熱泵與製冷係統技能實訓操作台包含了製冷、熱力學、傳熱學和電氣控製等技術，主要由熱泵型家用空調係統和空氣源熱泵係統兩大部分組成。在鋁合金導軌式實訓台上安裝冷凝器、蒸發器、節流裝置、壓縮機、控製電路等，構成一個典型的製冷裝置，電氣控製采用掛箱式，能進行製冷係統的組裝、調試、運行，真實呈現製冷裝置的工作過程，通過對製冷係統的安裝、保壓、檢漏、抽真空、電氣連線、加氟、係統調試及工況調整等，完成對學生的現代製冷與空調係統設備安裝、調試和維修技能訓練。
根據項目教學，可完成以下典型工作任務：
任務一：熱泵型家用空調係統：
包含：熱泵型家用空調係統的定位安裝、保壓、檢漏、抽真空、電氣連線、加氟、係統調試及工況調整等。
任務二：空氣源熱泵係統
包含：空氣源熱泵係統的定位安裝、保壓、檢漏、抽真空、電氣連線、加氟、係統調試及工況調整等。
任務三；電子節流係統的應用，熱泵時的調節，控製原理
二、技術參數：
1、輸入電源：單相交流220V±10%  50Hz
2、工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜2kW
4、製冷劑：R22
5、外形尺寸：160cm×80cm×155cm
6、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
三、係統組成：
1、熱泵型家用空調係統
該係統主要由製冷與電氣兩部分組成，製冷部分采用敞開式結構，將真實的製冷係統的各部件在實訓台麵上展現出來，各部件之間采用可拆卸連接器連接；並設有相應的壓力、溫度傳感器和儀表指示；電氣部分采用通用的控製線路板，內容覆蓋大部分空調控製電路，有電源轉換電路、紅外接收電路、溫度采集電路、輸出驅動電路等。
熱泵與製冷係統技能實訓裝置具體配置如下：

序號	名  稱	規   格	數量
1	電源儀表、元件模塊	單相電源總開關（帶漏電和短路保護）1個、指針式交流電壓表1隻(0～250V)、指針式交流電流表1隻(0～15A)、交流接觸1隻、1μF/500V電容2隻、12.5μF/500V電容1隻、接線端子排2隻、壓力控製器1隻、綠色接鈕開關1隻	1塊
2	熱泵空調電氣模塊	通用型熱泵空調主板1塊、原理圖1張、測試點15個、保險絲座1隻、對應指示燈7個、接線端子排2個	1件
3	通用空調板	雙傳感器	1套
4	壓縮機	工作電壓：AC220V、製冷量：1745W輸入功率：585W	1個
5	翅片式蒸發器	FN-2	1個
6	翅片式冷凝器	FN-4.4	1個
7	電磁四通閥	DSF-4	1個
8	節流裝置		1套
9	單向閥		1套
10	空調過濾器		2套
11	三色雙英加液管	CT-336（螺紋頂針）	1套
12	公/英製彎轉接頭	外英內公	3個
13	轉頁扇電動機	頁扇300mm	2個
14	標準空調閥	1/4	1個
		3/8	1個

2.空氣源熱泵係統
該係統主要由四部分構成，分別是壓縮機、沉浸式冷凝器、節流裝置、風冷蒸發器。利用壓縮機驅動管道內的製冷劑循環流動，不斷的蒸發冷凝，通過製冷劑溫差吸熱和壓縮機壓縮製熱後，把外界的熱量源源不斷的聚集到熱泵主機上的沉浸式冷凝器上，使儲水器中的水溫迅速上升。係統各部件之間采用可拆卸連接器連接；可對係統進行組裝、調試、運行，工況調整等操作，采用有機玻璃儲水箱，可直接反應出效果。
具體配置如下：

序號	名  稱	規   格	數量
1	空氣源熱泵熱水器電氣模塊	空氣源熱泵熱水器主板1塊(機箱內部)、原理圖1張、測試點11個、保險絲座1隻、接線端子排2個	1塊
2	溫度表、接觸器模塊	溫度測量表4隻、交流接觸器1隻、接線端子排2個	1塊
3	空氣源熱泵電氣控製板		1套
4	壓縮機	工作電壓：AC220V、製冷量：1745W 輸入功率：585W	1個
5	翅片式蒸發器	FN-4.4	1個
6	電磁四通閥	DSF-4	1個
7	單向閥		1套
8	幹燥過濾器		2套
9	沉浸式冷凝器		1套
10	有機玻璃水箱		1套
11	轉頁扇電動機	頁扇300mm	1個

3、實訓桌：
實訓桌采用工業標準鋁型材件與鈑金結構件拚裝而成，結構堅固，造形美觀大方；設有二個大抽屜，用於放置實訓導線或工具等。實訓桌台麵用於放置熱泵型家用空調和空氣源熱泵係統的元器件並提供一個寬敞舒適的工作台麵，學生可以在工作台麵上將製冷係統的器件任意安裝，實訓桌還設有四個萬向輪，便於移動和固
4、控製係統
1.★在蒸發器不同壓力下，實現壓縮機在不同製冷量的測試，具有壓縮機過冷/過熱自動調節
2.★改變了機械式節流裝置在實驗過程中難以調節和損壞,讓學生在實驗過程中學習電子控製的方法，操作調節方式，技術參數調整.
3.★外部控製模式：可第二次開發成4-20Ma輸入模式、0-5V控製模式。
4.動畫模式:觸摸屏或軟件連接模式下：各自己顯示執泵或者製冷工作流程狀態，
5. 動畫模式:觸摸屏或軟件連接模式下:可顯示壓縮機排氣溫度、吸氣溫度、冷凝溫度、蒸發溫度，可根據溫度實時調節機組過冷度。過熱度。
6、雙向流量控製模塊：通過自動調節提高冷媒流量，可以有效降低壓縮機的排氣溫度，擴大壓縮機高效做功區。采用雙向控製係統，可實現雙向熱泵功能、冷庫控製，空用製冷機組，變頻機組、中央空調機組的的節能控製和流量自動調整。
7、嵌入式觸摸屏主機：係統由顯示模塊、功能模塊、上們機軟件3部分組成，（出廠根據產品性能，廠家自主配置組合）嵌入式觸摸屏主機，采用觸摸屏控製,可直接進入係統調節，電壓5-36V/50HZ，帶開機語音功能，尺寸5寸，內存156M,電容式。
1）、可顯示壓縮機排氣溫度、壓縮機吸氣溫度、蒸發器溫度、冷凝溫度。
2)、上位機軟件同時在線同時監控係統的狀態（選配）。數碼管顯示器在線顯示開度、溫度以及故障代碼。數碼管顯示器在線顯示開度和溫度以及故障代碼.
3)、曲線顯示：可顯示溫度實時曲線
4）、具有上位機調節和手動調節功能
5)、可自行製冷係統製冷劑流量設定最小開度。
6）、自動調節：設備運行時有斷電記憶功能，保持當前值不變。確保製冷/熱泵/冷庫/水機等狀態下的流量開度。
7)、開度實時顯示：控製對象為最大 5000 開度設定。
8）、軟件控製，能在線控製係統的溫度，讀取機組在最佳溫度係統製冷冷媒的流量開度數，調整製冷機組的過熱度，過冷度。該文本顯示界麵的左側，以文本的形式實時顯示當前機組的運行數據。在界麵右側的上半部分，是對通訊信息的顯示，包括通訊角色及通訊端口的設定值以及對當前通訊狀態的顯示。在界麵右側的下半部分"數據信息"中，顯示當前接收到哪種數據幀、接收到的數據幀的地址、等信息。
9)、可自動製冷係統中冷媒，如： R134AR22R410A 等其它冷媒。
10)、手動4 路實時溫度顯示：控製器同時檢測係統的製冷多點溫度，來控製機組過冷/過熱度。
11）、顯示界麵上29 路參數控製參數設置/查詢：控製器內所有與控製相關的溫度參數、時間參數、控製參數、等29個參數都可以調整，以適應製冷/熱泵/冷庫/水機等設備。
12）、4路用戶模擬環境數據入：在調試中通過軟件模擬設定，可模擬製冷主機組在各個溫度條件下，閥的開度狀態來積累大量數據，從而根據每一個製冷機組的特點來設定的標準開度值。
13）、F)、多達 8 路設備運行監控：在線監控機組的壓縮機、膨脹閥、各點溫度、保護動作電路等運行狀態。
14)、過冷/熱度控製範圍：2-15 攝氏度。可自行設定製冷主機的過/冷、過熱度為設計提供數據。
15)、手動設定溫度和開度可顯示查詢/設置：控製器所有檢測到的溫度都可以被查詢開度也可以實時查詢顯示
16)、手動設定調節功能：在機組開發和調試階段，可以通過控製器手動調節功能，取得有效的試驗數據。
四、實訓功能：
1、製冷係統組成和連接
2、控製係統及應用
3、製冷原理及性能調節
4、製冷熱力學及熱傳遞
5、安裝、連接、故障診斷與調試
6、空氣源熱泵原理
7、電子控製係統調節係統的應用
8、熱泵原理

---
