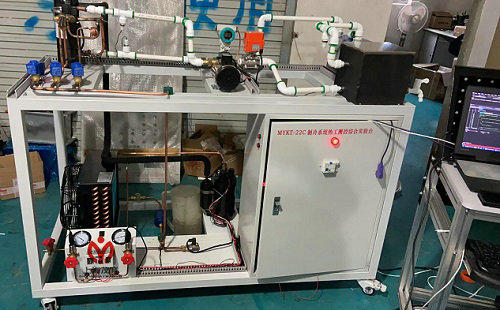

MYKT-24C製冷係統熱工測控係統實驗平台

一、產品概述
製冷係統熱工測控係統實驗平台采用蒸汽壓縮式製冷循環係統，配備全封閉式製冷壓縮機、冷凝器、蒸發器等製冷係統真實部件，並設有智能溫度調節儀、流量計、壓力表、電壓表、電流表等測量儀表。不但能開設製冷壓縮機性能參數的測定實訓，還能進行製冷循環基本原理的演示實訓。適用於職業院校製冷專業相關課程的教學實訓。

二、技術性能
1、輸入電源：單相三線～220V±10% 50Hz
2、工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜2.5kVA
4、製冷劑：R22
5、製冷量：1.3kW
6、重  量：100kg
7、外形尺寸：150cm×70cm×150cm
三、裝置特點
1、采用1.2匹製冷機組，係統結構緊湊、布局合理，造型美觀大方
2、pc端：係統由顯示模塊、功能模塊、上們機軟件3部分組成嵌入式觸摸屏主機，采用觸摸屏控製,可直接進入係統調節。
3、製冷係統熱工測控綜合實驗台是在製冷係統中，增加熱工參數測試模塊和控製模塊，具體包括以下內容：
4、製冷係統是綜合實驗台的載體。製冷係統設計額定製冷量3kW，主要包括有製冷壓縮機、蒸發器、冷凝器、節流部件組和冷凍水循環係統。
四、基本配置及功能
1、控製屏
采用雙層亞光密紋噴塑結構，造型新穎。最上層布置製冷係統，可直觀展示製冷係統結構；正麵設有電源控製及測量儀表功能板。底部裝有四個帶刹車的萬向輪，便於移動和固定。
2、交流控製單元
單相三線220V交流電源供電，經漏電流保護器控製總電源，動作電流30mA
*3、製冷係統
1）1P匹變頻全壓縮機、殼管式蒸發器、風式冷凝器、視液鏡、幹燥過濾器，電子流量計組成
采用數碼智能控製,可直接進入係統調節，通過數碼智能控製可調節壓縮機工作頻率
可以從10-120HZ頻率可調，能滿足學生在10HZ-120HZ情況下壓縮機的製冷數據。很好的學習撐握變頻空調在不同工況的狀態
4、節流裝置：
膨脹閥，電子膨脹閥，毛細管子三種形式
5、循環水係統：
水泵1隻，由補水箱1隻，不鏽鋼水泵：95W 、額定揚程：6m 、水冷卻係統，流量計，組成
6、壓力變送器
（精度2.5級）：量程為-0.1～1.5MPa和-0.1～3.5MPa，分別實時測量製冷係統低壓側壓力和高壓側壓力。
7、係統過壓力保護：
高低壓壓力控製器1隻：實時監測製冷係統低壓側壓力和高壓側壓力，當高壓高於設定值或低壓低於設定值時，控製器發出控製信號切斷壓縮機電源
8、水流量計
1隻（精度0.5級）渦輪流量計，4-20MA：量程為16～160ml/min，別測量蒸發器冷卻水流量，觸摸屏主機顯示參數
*9、製冷劑量流量計：
1隻（精度0.5級）渦輪流量計，4-20MA：別測量空調製冷劑流量，觸摸屏主機顯示參數
★10、軟件顯示
1）分別測量加熱功率和壓縮機功率。通過鍵控、數顯窗口實現人機對話的智能控製模式，可測量負載的有功功率、無功功率、功率因數、電壓、電流、頻率及負載的性質
2）采用PT100鉑電阻作傳感器，測量範圍-50～150℃。，共測10組溫度參數PC主機顯示，分別為壓縮機吸氣口溫度、壓縮機排氣口溫度、冷凝器出口溫度、蒸發器進口溫度、冷凝器進水口溫度、冷凝器出水口溫度、蒸發器進水口溫度和蒸發器出水口溫度。
3）係統由顯示模塊、功能模塊、上們機軟件可直接進入係統調節
4）熱工參數的測量包含有溫度、壓力和流量的測量。具體包括有：①液態製冷劑流量、溫度的測試（設置在冷凝器的出口端）；②製冷壓縮機的吸、排氣壓力（設置在製冷壓縮機的進、出口管道）；③蒸發器出口處製冷劑蒸氣溫度；④冷凍水流出管翅式換熱器後的溫度；⑤冷凍水的回水溫度。所有熱工參數通過數據采集儀進行數據采集，並將采集的數據上傳到電腦。
11、熱工參數控製係統
1）電子膨脹閥調節控製係統。通過調節電子膨脹閥的比例係數（P）、積分係數（I），測試電子膨脹閥的調節特性和對製冷係統性能的影響；
2）製冷係統能量調節。采集冷凍水的回水溫度，從而達到製冷係統能量調節的目的。控製器采用PID控製，可以通過調節比例係數（P值）、積分係數（I值）和微分係數（D值），測試控製係統的性能。
3變頻壓縮機頻率PID。采集冷凍水的回水溫度，從而達到製冷壓縮機調節頻率的目的。控製器采用PID控製，可以通過調節比例係數（P值）、積分係數（I值）和微分係數（D值），測試控製係統的性能。
六、實訓項目
所有的實時測試數據和控製參數的調整，均可以通過電腦界麵進行顯示和操作。本平台可實現的實驗包括：
1、電子膨脹閥調控模式設計；
2、熱力膨脹閥調控模式設計；
3、冷凍水係統恒溫調控設計；
4、通過軟件變頻壓縮機PID調節設計

---
