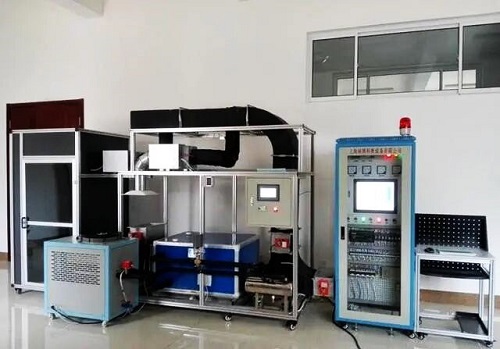

MYKT-28變風量暖通中央空調實訓係統

一、變風量暖通中央空調實訓係統--產品特點：
1、變風量中央空調係統實訓裝置具有真實的中央空調係統(VAV和風機盤管+新風係統)和相應的樓宇自動控製係統、完全真實的工程環境。讓學生進行樓宇暖通監控係統的元件、作用、組成和原理的認識實訓。通過客戶端對係統進行保存係統監控節點的資料、圖形等的操作,並監控與管理所有在網絡上的監控節點，進行樓宇空調供水及鍋爐監控係統的演示操作、點表的認識和DDC控製器同各元器件之間的接線操作實訓、故障的與排除等實訓操作。
2、變風量中央空調係統實訓裝置采用智能DDC控製係統采用自動水流量控製（流量積分調節閥）變頻控製技術，智能變頻控製係統，達到操作方便、節能降噪的目的
3、變風量中央空調係統實訓裝置采用智能DDC控製係統，LonWorks總線專用節點，基於Neuron FT-5000神經元微處理器，配有Flash存儲器、網絡收發器和 LonWorks總線網絡接口等。預載變風量箱可配置控製程序。
4、VAV應用模式包括：自動模式、加熱模式、製冷模式、 清晨預冷模式、夜間淨化模式和緊急模式。
5、集成一體化風閥執行器，並具備風量測量功 能；依靠調節風閥來實現製冷或加熱要求，通過PI算法調節供 風量在*大與*小風量之間，維持區域溫度在用戶設定。
6、采用市場主流變風量（VAV）控製技術：變定壓控製原理來控製主管風量，末端控製箱具有獨立的DDC控製係統。
7、設備采用冷熱單風道係統——變風量——供冷—熱，配用冷水機機組與實際工程結合，易於學習和掌握知識和進行中央空調係統智能控製係統的設計、調試和運行管理工程技術訓練。
二、產品參數：
1、box支管路內風速6～8m/s, 幹管路內風速8～14m/s；6個通用輸入點(UI),2個數字輸入點田(BI),2個模擬輸出點(AO),3個數字輸出點(BO)和4個可配置的輸出點(CO)，可測量風量風閥控製器4-20MA，壓差傳感器4-20MA。
2、通風設備設計風量：通風櫃麵風速：0.3～0.8 m/s，單台通風櫃設計風量1500m3/h，
3、換氣次數：換氣數：8～12次/小時
4、工作環境：環境溫度範圍為-5℃～+40℃  相對濕度＜85%(25℃)  海拔＜ 4000m
5、裝置容量：＜4.8kVA
6、外形尺寸：4000mm×1000mm×2000mm
7、製冷劑類型：R22
8、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
9、電壓：輸入電源：3800V±10% 50Hz
三、變風量係統（VAV）通風係統：
1、采用直接風速測量控製係統，能夠快速有效的保證通風櫃麵風速，從而達到保證實驗室工作人員安全的目的。為避免環境溫濕度對普通風速傳感器的基準點飄移影響，通風櫃控製係統使用熱線型風速傳感器對麵風速進行真實測量；風速傳感器配備獨特的自潔式過濾器，具有防灰塵堵塞功能；
2、風壓傳感器檢測到麵風速變化時，控製器發出信號給執行器，通過改變變風量閥門開度來使麵風速回到設定值，要求係統響應時間小於3秒；通風櫃的風速傳感器實時監測真實的麵風速，當麵風速不在設定範圍內時，經15秒延時後監控器發出聲光報警；
4、監控器有*大風量和*小風量功能，當發生緊急情況時可以按下*大風量按鈕，排風閥門完全打開，當希望通風櫃以小風量運行時（例如晚上）可以按下*小風量按鈕，通風櫃以小風量運行；
5、風櫃上的監控器還具有低風速運行按鈕，按下這一按鈕，可以使麵風速設定值為正常值的70%，用來減少氣體排放以節能，（當通風櫃內有高危險性物質時不建議使用）。
6、係統采用變靜壓傳感自動變頻控製，靜壓傳感自動變頻控製可以根據開啟通風設備的數量變化，將其感應到的靜壓轉變成0-10v的電信號輸入變頻器從而自動調節風機頻率，使風機的抽風量與實際所需排風量相匹配，從而確保排風效果，達到節能節噪的效果；
7、每台通風櫃安裝一個風量調節閥，其控製開關和變頻控製係統及風機聯動，可實現單台或多台通風設備等不同工況下的控製。風量調節閥采用數顯可調角度的電子風量調節閥，
8、係統風閥和風機整體聯鎖，實現氣流的有序流動，平衡係統風量，防止氣流反串、倒流。
9. 控製櫃：鐵質雙層亞光密紋噴塑結構，結構堅固。前門采用透明設計，可觀察到中央控製器、接觸器、保護器等控製元件。麵板上麵有控製開關旋鈕、工作狀態指示燈、係統流程圖。
10、主控製櫃配置表如下：

序號	名稱	單位	數量	參數
1	配電控製櫃，網絡式機櫃	套	1	1800*700*700MM,采用藍色框架結構，白色為搭配色，前後開門，方便實訓操作，前門采用玻璃裝飾，美觀大方(麵板：鐵質麵板，激光雕刻，彩色噴繪)
2	三相4P帶漏電開關	隻	1	32A
3	三相保險	台	1	32A
4	450V電流表，30A電流表	個	1	6L2
5	按鈕	套	8
6	開關電源:為控製係統提供電源	套	1	Q60.:提供+24V.+5V
7	中間繼電器	套	8	24V
8	交流接觸器	套	5	220V
9	DDC控製器	套	1	A、12個通用輸入點(UI), B、8個數字輸入點(DI), C、6個模擬輸出點(AO), D、8個數字輸出點(DO) ，

五、實訓項目
1、初級篇 認知與運行
1）、VAV空調係統流程與設備認知訓練
2）、VAV空調繼電接觸控製技術訓練
3）、VAV空調控製係統硬件認知訓練
4）、監控原理與值機運行訓練
2、中級篇 調試與診斷
5）、VAV空調係統調試與測試訓練
6）、VAV空調控製係統硬件調試訓練
7）、VAV空調係統工藝運行調試訓練
8）、VAV變定壓實驗PID運行實驗
9）、VAV風量變頻壓實驗PID運行
10）、VAV水閥壓實驗PID運行
11）、DDC控製原理運行
12）、VAV風量空調box末端DDC的控製
13）、VAV風量空調box末端DDC的數據利用

---
