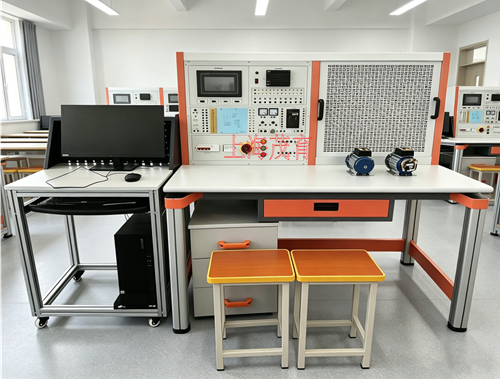

MYGY-21D電工與PLC綜合實訓裝置

電工與PLC綜合實訓裝置是幫助學習者掌握PLC編程、電氣控製線路設計、自動化設備調試等技能，廣泛應用於職業院校的機電、自動化專業實訓教學，也可用於企業技術人員的技能提升培訓。

二、裝置特點
1、采用積木組合式結構，根據需要配置開關量、模擬量、變頻調速、觸摸彩屏、總線通信模塊等，配套組態監控軟件、仿真實訓軟件，實現仿真化、信息化、網絡實訓教學，體現實訓教學的網絡性和係統性。
2、項目實訓模塊：利用目前典型的可編程控製器技術完成對工業生產中模擬對象，實物模型中的邏輯、模擬、過程、運動等的控製實訓，完成學生認知、設計、安裝、調試、檢修等多種技能實訓。
3、虛實結合，機動靈活，實訓項目可擴展性強。
三、技術性能
1、輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔<400m
3、裝置容量：＜0.5KVA
4、重量：＜110Kg
5、外形尺寸：（1400mm+600mm）×700mm×1600mm
6、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
四、係統構成
1、PLC可編程控製器實訓屏（主機箱與網孔板構成）
2、PLC可編程控製器實訓對象
3、PLC可編程控製器主機
4、PLC可編程控製器操作桌
5、變頻器：三菱FR-D720S 0.4KW：
6、觸摸屏：7英寸昆侖通態，256色
7、PLC可編程控製器操作桌
8、編程應用軟件
9、仿真教學軟件
10、PLC及轉接通訊電纜
11、電腦或手持編程器（用戶自備或代購）
五、控製箱技術指標
1、交流電源
1.1電源輸入:工作電壓380V±5%(50Hz)，輸入時指示燈亮。
1.2電源輸出：有保險絲和漏電保護開關二級保護功能。輸出三相交流380V工作電壓有指示燈指標，通過負荷電源開關控製三相交流電壓輸出。三相五線電源通過5隻安全插座輸出。
1.3 直流電源
A組: 直流電壓24V/2A輸出，過流自動保護功能。
B組:二路0-12V直流穩壓電源，內置式繼電器自動換檔，連續調壓，輸出電流2A。過流自動保護功能。
C組:多組單相市電輸出，供用戶自備儀器使用。
六、主機掛箱功能、特點
◆PLC主機：SR40輸入：24點輸出16點
◆PLC主機有獨立控製工作電源開關與保險，PLC主機的輸入輸出端口均已引到麵板上，輸入可以接模擬輸入開關、行程開關或光電開關等。輸出可以接麵板上的指示燈、數碼管和繼電器、直流電機和蜂鳴器，還可以與演示裝置相連接，可應用實際的工業控製。
七、變頻器：變頻器實訓組件：配置三菱FR-D720S 0.4KW變頻器，帶有RS485通信接口及BOP操作麵板
八、觸摸屏：觸摸屏實訓組件：7英寸昆侖通態，256色。
九、實訓台結構：
1、實訓屏：左邊PLC可編程控製器及交直流電源控製箱，右邊是網孔實訓擴展板，網孔實訓擴展板采用數控衝床精加工而成，網孔分布合理、均勻。孔徑統一，可在上麵安裝的元氣件包括各類低壓電氣、PLC、單片機、變頻器、觸摸屏等。網孔板厚度1.5mm，大小650*580MM。實訓屏裝有角度調節機構，根據實訓實際情況需要，網孔板在實訓屏上的角度可以調節，並且可以隨意取下或裝實訓屏，大大提高實訓操作舒適度與實訓效率。網孔板左右裝有二個拉手，方便網孔板移位與安裝。
2、實訓桌：實驗桌一桌兩座，實驗桌規格為1400（長）*700（寬）*800（高），實驗桌主體結構全部采用高性能表麵氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表麵靜電噴塗工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表麵氧化處理，截麵尺寸：70mm×70mm，四麵帶槽，槽寬約8mm，端部配套塑料堵頭。桌麵采用25mmE1級三聚氰胺飾麵板，桌麵板下設支撐框架，承受力不少於300kg。配備儲存櫃，存放元件及工具，儲存櫃底部4隻高強度萬向可製動PU腳輪，方便移動。實訓裝置整體簡約不簡單，高端大氣，符合現代化產品審美和發展趨勢。
實驗桌後麵二支桌腳向上延伸，組成電源控製箱的固定支架，固定PLC主機單元與電源控製箱及網孔實訓板。
3、電腦桌：鋼鋁結構，裝有4隻萬向輪，裝有電腦後靠、鍵盤托、主機支架。
4、儲存櫃：配備儲存櫃，存放實訓模塊及工具，儲存櫃底部4隻高強度萬向可製動PU腳輪，方便移動。
十、實訓器材：
（一）虛實結合PLC可編程控製器實訓模塊
包含模擬量信號和開關量信號，能夠模擬工業現場的設備運行狀態。提供三層電梯、自動售貨機、機械手、自動門、天塔之光、全自動洗衣機、自動成型機、紅綠燈、裝配流水線、四路搶答器、音樂噴泉、軋鋼機、郵件分揀、物料分揀、多級傳輸帶、汽車電路控製、機床PLC改造控製、隧道監控等模擬控製實訓（不少於36實訓模塊），指示燈采用貼片雙色LED，麵板采用3D立體彩色搭配設計，使模擬對象更直觀立體，開關采用自複位兼自鎖一體設計使實訓能靈活實用，為適用各類PLC模塊具有輸入信號高低電平切換功能。
（二）工業自動化數字孿生仿真軟件
軟件通過自動、手動和PLC控製三種模式再現了虛擬工業場景，3D場景的PLC實驗項目和36個PLC虛實結合控製實訓模塊一致，與各種PLC主機兼容。
（三）電氣元件：典型電動機控製實操單元：交流接觸器3隻；時間繼電器1隻，3H按鈕盒1隻，1隻熱繼電器，直流24V繼電器4隻。
（四）三相交電機一台：380V/180W，鋁質外殼。
十一、實訓項目
（一）電氣控製
1．電工布線工藝實訓
2．兩個開關控製一盞燈線路訓練
3．聲控開關控製白熾電路訓練
4．二地控製一盞燈電路訓練
5．三地控製一盞燈電路訓練
6．日光燈線路接線訓練
7．單相電度表直接安裝接線
8．單相電度表經電流互感器安裝接線
9．室內照明電路安裝訓練
10．配電板安裝訓練
11．交流負載電功率的測量
12．三相異步電動機直接啟動控製
13．三相異步電動機接觸器點動控製線路
14．三相異步電動機接觸器自鎖控製線路
15．三相異步電動機Y/△自動控製線路
16．用倒順開關控製三相異步電動機正反轉線路
17．接觸器聯鎖的正反轉控製線路
18．按鈕聯鎖的三相異步電動機正反轉控製線路
19．雙重聯鎖的三相異步電動機正反轉控製線路
20．三相異步電動機多地控製
21．工作台自動往返控製線路
22．三相異步電動機串電阻降壓啟動控製線路
23．三相異步電動機能耗製動控製線路
（二）自動控製綜合實訓
1、與、或、非邏輯功能測試
2、定時器、計數器功能測試
3、跳轉、分支功能訓練
4、移位寄存器測試
5、數據處理功能訓練
6、微分、位操作測試
7）、三層電梯控製
8、自動售貨機
9、機械手
10、自動門
11、天塔之光
12、全自動洗衣機
13、自動成型機
14、紅綠燈
15、裝配流水線
16、四路搶答器
17、音樂噴泉
18、軋鋼機
19、郵件分揀
20、物料分揀
21、多級傳輸
22、八段碼顯示
23、多種液體混合
24、雙麵銑床
25、電鍍槽
26、交流電機正反轉控製
27、小車運動
28、攪拌站
29、汽車燈光控製
30、汽車火花塞點火控製
31、加工中心控製
32、隧道監控
33、自動扶梯
34、CA6140普通車床PLC改造控製
35、X62W萬能銑床PLC改造控製
36、T68臥式鏜床PLC改造控製
37、M7120平麵磨床PLC改造控製
38、Z3050搖臂鑽床PLC改造控製
39、Z35搖臂鑽床PLC改造控製
41、M1432A萬能外圓磨床PLC改造控製
42、典型電動機控製實操實訓（點動、自鎖、正反轉、星三角換接啟動等）
（1）三相鼠籠式異步電動機點動和自鎖PLC控製(實物)
（2）三相鼠籠式異步電動機聯動正反轉PLC控製(實物)
（3）三相鼠籠式異步電動機帶延時正反轉PLC控製(實物)
（4）三相鼠籠式異步電動機Y/△轉換起動PLC控製(實物)
43、PLC、變頻器、觸摸屏綜合應用技能實訓
1）變頻器功能參數設置與操作
2）變頻器報警與保護功能
3）外部端子點動控製
3）變頻器控製電機正反轉
4）多段速度選擇變頻調速
5）變頻器無級調速
6）基於外部模擬量(電壓/電流）控製方式的變頻調速
7）瞬時停電啟動控製
8）PLC控製變頻器外部端子的電機正反轉
9）PLC控製變頻器外部端子的電機運行時間控製
10）基於PLC數字量控製方式的多段速
11）基於PLC通信方式的變頻器開環調速
12）基於觸摸屏控製方式的基本指令編程練習
13）基於觸摸屏控製方式的LED控製
14）PLC、觸摸屏與變頻器通信控製

友情提示：
1、設備驗收：各采購單位收貨時請檢查電工與PLC綜合實訓裝置的貨品外觀，核實電工與PLC綜合實訓裝置的數量及配件，拒收處於受損狀態的設備；
2、設備質保：红桃视频app將為各采購單位提供電工與PLC綜合實訓裝置使用說明書和質保期，在質保範圍內提供對電工與PLC綜合實訓裝置的提供免費維修；
3、谘詢電話：如各采購單位對電工與PLC綜合實訓裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關電工與PLC綜合實訓裝置的技術谘詢；
