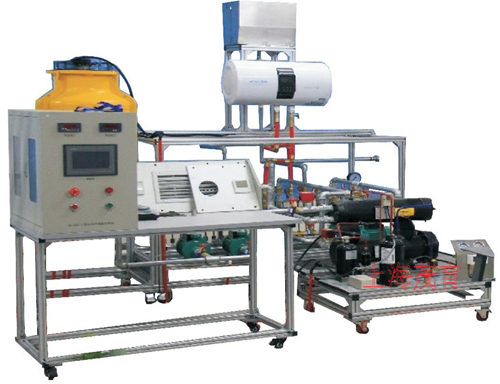

MY-512K中央空調工程實訓係統

中央空調工程實訓係統適合高等職業院校、中等職業學校及本科院校的機電設備安裝與維修、機電技術應用、電氣運行與控製、電氣技術應用、電機與電器、製冷和空調設備運用與維修等專業的《製冷空調機器設備》、《製冷空調裝置的安裝操作與維修》、《製冷空調自動化及機電一體化》、《空氣調節技術與運用》等課程的教學與實訓。

二、功能：
1、設備依據實際建築風機盤管+獨立新風中央空調係統工程，采用不鏽鋼框架進行對象模型設計，由冷水係統、冷卻水係統、熱水鍋爐係統、新風機組係統、冷凝水係統和控製係統六個部分組成。
2、冷水係統主要有管殼式蒸發器、風機盤管、冷水泵、冷水供回水管道、膨脹水箱、電磁閥、流量開關、分水器和集水器等組成。2台冷凍水泵中，一個作為主泵，一個當成備用製冷水泵使用，當主泵損壞時，可啟動備用水泵使用。末端可進行風機盤管的安裝，管路采用鍍鋅鋼管進行設計，可進行鍍鋅鋼管的切割、套絲、安裝和水壓試驗操作，通過控製係統可實現冷水係統為風機盤管和新風機組冷水功能，實現係統空調功能。
3、冷卻水係統主要有管殼式冷凝器、冷卻塔、冷卻水泵、冷卻水供回水管道、流量開關等組成。2台冷卻水泵中，一個作為主泵，一個當成備用製冷水泵使用，當主泵損壞時，可啟動備用水泵使用。管路采用鍍鋅管進行設計，可進行鍍鋅管的切割、套絲、安裝和水壓試驗操作，通過控製係統可實現冷卻功能。
4、熱水鍋爐係統主要有電加熱鍋爐、熱水供回水管道、供熱水泵等組成
5、新風機組係統主要有新風機組、送回風管道、新風管道、排風管道和風口等組成。可進行新風機組的安裝，管路主要采用 PVC 管進行設計，可進行 PVC 管的切割、粘接、安裝和通風實驗操作。末端係統：(L*W*H)3000*2000*2000mm采用現場組裝，實訓時自由組裝。
6、自動控製係統主要有PLC中央控製處理器、觸摸屏、交流接觸控製器、控製按鈕、組態軟件等組成。通過控製係統實現空調係統的自動和手動控製功能。
7、設備將中央空調微型化，采用真實的器件組成，同時保證了整個中央空調係統的完整性和合理性。可演示夏季製冷、冬季製熱工況。
8、所有製冷設備及電氣控製器件均采用開放式結構，直觀展示了中央空調的係統結構、工作原理，可清楚的看到設備各部件的實物。學生可根據不同的技術要求進行設備的設計和裝調訓練。
9、中央空調冷水係統管路設計、布置、連接實訓；冷水機組調試、檢測、故障診斷實訓；冷水機組電氣參數測量、電氣線路連接、電氣控製係統調試實訓；提供風機盤管吊裝金屬支架；水泵及冷水管路閥件；單片機和PLC兩種控製方式。
三、技術參數：
1、工作電源：三相五線 AC380 V±10% 50Hz；漏電動作電流：≤30mA；
2、環境溫度：夏季幹球溫度34.8℃ 冬季幹球溫度-7.7℃
3、相對濕度：夏季56% 冬季45%
4、安全保護：具有過壓、過流、過載、漏電、接地四種保護裝置，符合國家相關標準；
5、總外形尺寸：5000mm×2500mm×1800mm
6、裝置最大輸入總功率不大於10.5kW；
7、製冷機組模塊尺寸：(L×W×H) 1000×900×700mm；
10、空調末端係統模塊尺寸：(L×W×H)3000×2000×2000mm；
11、循環水係統模塊：(L×W×H)1200×1200×1900mm；
12、冷卻塔模塊：(L×W×H)700×700×1900mm；
13、空調冷水製冷機組額定製冷量≧7.5KW；製冷機組模塊：(L*W*H) 1000*900*700mm，
14、冷凍水泵2台：額定流量：1.5 m3/h，揚程10m（一用一備）；空調冷卻水泵2台，額定流量：1.5 m3/h，揚程10m（一用一備）；
15、逆流式冷卻塔1台（LQ-3T）
16、集水器5路；分水器5路各一個
17、膨脹水箱1套，容量不小於0.4m³
18、實訓鋼架（模擬房間），采用鍍鋅U型鋼，尺寸：3000mm×2000mm×2000mm；
19、風機盤管2套，額定製冷量：2.1KW，外形尺寸：690mm×480mm×220mm；
20、集中風機組1套，額定風量：400m³/h，風壓50Pa，額定功率：0.3KW，外形尺寸700mm×600mm×200mm；
21、鍍鋅鋼板風管組2組，共板式250MM*140mm；
22、數顯式溫度控製器1個，測溫範圍：-40～120℃；
23、裝置配置不小於7吋TFT LCD觸摸屏，分辨率800×480dpi
24、控製方式：裝置配置三菱FX3U-32MTPLC程控器和單片機控製兩種方式
25、PLC編程軟件1套；中央空調組態軟件1套
26、變頻器1套，輸入端電壓：AC220V，輸出電壓：0～380V，輸出頻率：0-100Hz，
輸出容量：7.5KW；
27、鋁合金電氣控製操作台外形尺寸：1200mm×600mm×1500mm；
五、實訓內容
1、認識中央空調的結構及設備的實訓；
2、中央空調冬天、夏天啟動和停止的實訓；
3、中央空調的水係統運行、調節操作實訓；
4、對中央空調的運行工況及各運行參數進行檢測實訓；
5、對可編程控製器PLC進行高級編程及PLC的安裝接線調試進行實訓；
7、組態技術應用實訓：采用組態技術實現對中央空調運行進行動畫顯示，運行數據顯示、實時監控、組態等功能；
8、管路的保溫和安裝，考核
9、可進行鍍鋅鋼管的切割、套絲、安裝和水壓試驗操作，
10、風機盤管的認識、安裝。運行維護
11、新風機組的認識、安裝。運行維護
12、鍍鋅鋼管的切割、套絲、安裝和水壓試驗操作
13、PPR管的切割、套絲、安裝和水壓試驗操作
14、係統冷凝水的安裝、維護
15、送風管道的安裝維護
16、新風係統的安裝、維護

友情提示：
1、設備驗收：各采購單位收貨時請檢查中央空調工程實訓係統的貨品外觀，核實中央空調工程實訓係統的數量及配件，拒收處於受損狀態的設備；
2、設備質保：红桃视频app將為各采購單位提供中央空調工程實訓係統使用說明書和質保期，在質保範圍內提供對中央空調工程實訓係統的提供免費維修；
3、谘詢電話：如各采購單位對中央空調工程實訓係統有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關中央空調工程實訓係統的技術谘詢；
