風電場電氣係統實訓裝置,風電場電氣係統實訓平台
一、產品概述：

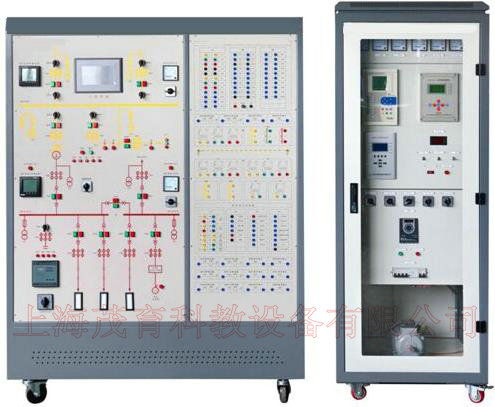

風電場電氣係統實訓裝置是根據風電場典型電氣係統設計，由模擬一次係統和二次係統組成，一次係統包括一機一變、多機一變兩種常用風力發電主接線、風電場變電站、公用電網，並具有永磁風電實訓機組和雙饋異步風電實訓機組接口；二次係統包括斷路器控製回路、主變保護裝置、線路保護裝置、電能表、電參數及電能質量分析儀、RTU模塊、SCADA軟件。本裝置可以實現風電廠電氣係統正常運行操作、事故倒閘操作、變壓器主保護、後備保護、線路保護、風電電能計量、風電電能質量監測、風電場計算機監控(SCADA)等方麵的實訓項目。
本裝置也可以作為職業院校風電專業實訓教學平台，亦可作為風電場技術人員的專業技能培訓平台。
二、技術參數：
1. 電源：三相五線AC380V±10% ，50Hz。
2. 裝置功率：≤6kVA。
3. 一次係統屏：一次係統包括一機一變、多機一變兩種常用風力發電主接線、風電場變電站、公用電網，並具有永磁風電實訓機組和雙饋異步風電實訓機組接口，一次係統圖必須采用國標色標標識電壓等級，線路阻抗采用電抗器來模擬，負荷種類包括普通負荷，照明負荷和動力負荷等。
4. 保護控製屏：電力櫃、裝設微機保護裝置、變頻器、測量儀表、故障設置模塊等。
5. 微機保護裝置包括智能電網保護裝置、微機變壓器差動及後備保護裝置；微機保護裝置詳細功能如下：
A、智能電網保護裝置
智電網保護裝置可以實現微機微機線路保護、微機變壓器後備保護、微機電容器保護、微機電動機保護、PT保護、備自投功能，具體功能如下：
1）保護功能：四段相間過電流保護（電壓、方向閉鎖）、兩段零序過電流保護（電壓、方向閉鎖）、堵轉保護、過熱告警、不平衡電壓/電流保護、非電量保護、低電壓保護、啟動時間過長保護、過熱跳閘保護、失壓重啟動、進線備投/母聯備投、PT斷線告警、三相一次重合閘（檢同期/檢無壓）、低周減載（無壓/無流/滑差閉鎖）、後加速、控製回路斷線告警；
2）故障錄波功能，8組錄波數據；
3）通信功能：ModBus_RTU/IEC60870-103/ModBus_TCP
4）100條SOE事件記錄
5）測量精度：U/I 0.2級，P/Q0.5級，電能1級，F0.01Hz
B、微機變壓器保護裝置
微機變壓器主保護裝置采用適應110kV及以下係統雙線圈或三線圈變壓器的差動及本體保護的工業產品。主要具有以下功能：
1）保護功能：差動速斷保護；二次諧波製動的比率差動保護；CT斷線檢測和閉鎖功能；過負荷發信；本體保護；數據采集及控製功能；變壓器三側電流的采集；保護投入/退出 ；遙信量
2）故障錄波：動態記憶最新10次保護故障波形，每個事件記錄故障前6個周波，故障後4個周波。
3）通信功能：RS485 、CAN網絡通訊接口
6. RTU裝置：采集一次係統所有隔離開關、斷路器信號、斷路器分、合閘控製，與SCADA軟件進行數據交換。
測量儀表：三相智能電量監測儀（2台）、電秒表、模擬表頭，數字交直流儀表（4隻）。三相智能電量監測儀功能：三相電流、三相電壓、三相有功功率、三相無功功率、三相視在功率、功率因數、頻率、電能等電參數監測
7. 通信接口：RS-485，TCP/IP以太網。
8. SCADA軟件，軟件配置無限時加密狗，監控軟件與RTU裝置、智能電量監測儀、微機保護裝置、通信網絡構成供配電SCADA係統，實現供配電係統遙信、遙控、遙測功能。
9. 微機保護圖形化可編程軟件，操作界麵截圖等資料如下。
PLPShell微機保護圖形化可編程軟件，采用圖形化編程界麵，可以組合輸入信號，設定保護邏輯，控製輸出繼電器、指示燈或報警功能。可實時監控數據、顯示相角矢量圖、顯示狀態、顯示SOE事件和故障錄波圖，方便用戶在使用裝置的設定、調試和修改工作。
三、實訓項目：
1、風電場電氣接線圖的認知
2、風電場變配電室值班技能培訓
1）互感器的接線方法
2）變電站倒閘操作
3）供配電係統多功能智能儀表的使用與參數設置
3、風電場微機繼電保護
1）模擬係統正常、最大、最小運行方式
2）模擬係統短路
3）電秒表的正確操作
4）微機線路保護裝置參數整定操作
5）無時限電流速斷保護
6）帶時限電流速斷保護
7）定時限過電流保護
8）反時限過電流保護
9）電流電壓連鎖保護
4、風電場微機變壓器差動保護
1）係統正常運行及不平衡電流測量
2）模擬微機變壓器差動速斷保護
3）微機變壓器的二次諧波製動
4）變壓器比率差動保護
5）變壓器輕/重瓦斯保護
5、微機變壓器後備保護
1）變壓器相間過電流保護
2）變壓器零序保護
6、微機電容器保護實訓
7、微機PT保護實訓
8、供電係統自動無功補償實訓
1）手動無功補償實訓
2）自動無功補償實訓
9、微機備用電源自動投入實訓
1）進線備投（明備用）實訓
2）母聯備投（暗備用）實訓
10、微機保護圖形化組態實驗
1）圖形化可編程軟件認知
2）微機線路保護圖形化組態實驗
3）微機電動機保護圖形化組態實驗
4）微機電容器保護圖形化組態編程實驗
5）微機PT保護圖形化組態編程實驗
