電工模電數電實驗與技能實訓設備,電工模電數電實驗與技能實訓台

電工模電數電實驗與技能實訓設備根據中高職模電數電技術教學大綱要求而研製。學習並掌握其中所涉及到模電數電技術實驗的操作，加強學生對模電數電相關理論知識的理解，為教師及學生的實驗和科研提供支持平台。該設備適用於高等院校及中專、技校、職業學校，可完成電工學、電工原理、電路分析、模擬電子技術、教字電路，電氣控製設備等課程實驗。
一、實驗台和實驗操作桌結構及功能：

1、實驗台構成與性能：

（1）電源及參數：

1）輸入電源：三相四線電源，輸入時指示燈亮。

2）電源輸出：有嵌入式保險盒和三相漏電開關二級保護功能。

A組：單、三相可調交流電源，提供0－430V連續可調的交流電源，同時可得到0-250V單相可調電源（配有一台1.5KVA的三相自耦調壓器，配有三隻液晶交流電壓表，指示調壓輸出電壓）

B組：低壓交流電壓3-24V分七檔可調，最大輸出電流1.5A，電流表指示。

C組：低壓直流穩壓電源，電壓5V，電流0.5A，電流表指示。

D組：雙路恒流穩壓電源，二路輸出電壓均為0-30V，內置式繼電器自動換檔。多圈電位器連續調節，使用方便。輸出最大電流為1.5A，具有預設式限流保護功能，每次輸出有0.5級數字電流表、電壓表指示，電壓穩定度＜10-2，負載穩定度＜10-2，紋波電壓＜5mv。

E組：單相交流市電輸出，由萬能插板供用戶自備設備使用。

（2）函數信號發生器:

1）波形:正弦波、三角波、方波、脈衝波、鋸齒波、TTL方波、矩形波.

2）頻率範圍:由0.1Hz到2MHz，分七個頻率檔級。

3）正弦波失真度:10-30Hz<3%　30Hz-100KHz≤1%

4）方波響應:前沿/後沿≤100nS（開路）

5）最大輸出幅度(開路)：f＜1MH幅度≤15VP-P；1M＜f≤2MHz≤11Vp-p

6）直流偏置(開路)：±lOV

7）輸出阻抗Z：ZO=50Ω±5Ω

8）占空比:脈衝與鋸齒波上升、下降沿可連續變化，範圍10%～90％。

9）壓控振蕩(VCF)：加外加直流電壓0±5V變化時，對應的頻率變化大於l00:1。

10）輸出衰減:20dB　40dB　60dB

（3）頻率計數器:

1）測頻範圍:lHz～l00MHz。

2）閘門時間:0.01S、0.1S、1S、10S

3）輸入阻抗(AC耦合)：電阻分量約500KΩ，並聯電容約100P。

4）智能型功率表、功率因數表：由24位專用DSP、16位高精度AD轉換器和高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控製模式。軟件上采用RTOS設計思路，同時配有PC監控軟件來加強分析能力。能測量電路的功率、功率因數。功率測量精度為1.0級，功率因數測量範圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示“L”，容性顯示“C”，純電阻不顯示），並可存儲測量數據，供隨時查閱。

5）單次脈衝:每次可輸出一對正負脈衝。

6）音頻功率放大器：輸入音頻 電壓不低於10mV，輸出功率不小於1W，音量可調，內有喇叭，用於放大電路擴音，也可作信號尋跡。

7）七段譯碼器：3組七段譯碼器及對應譯碼顯示數碼管。

8）外測交直流二用電流表:精度0.5級,三位半數字式顯示，測量範圍:0～1000mA

9）外測交直流二用電壓表:精度0.5級,三位半數字式顯示，測量範圍:0～99.9V。

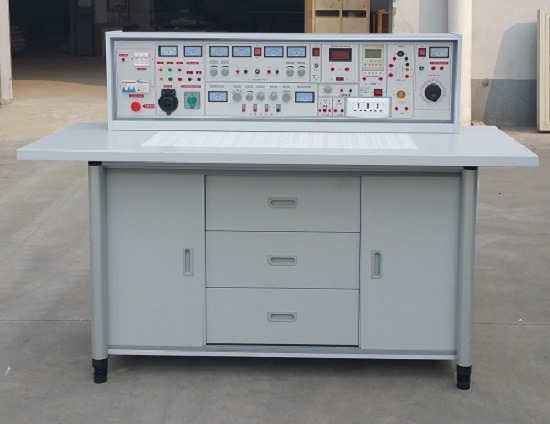

2、實驗操作桌:雙麵飾麵板製成，不變形不褪色，尺寸:160×70×80cm，造型美觀大方,中間設有抽屜，存放工具，左右二隻存放櫃，用於儲存元器件。

二、結構與配備：（以二十四座為例）

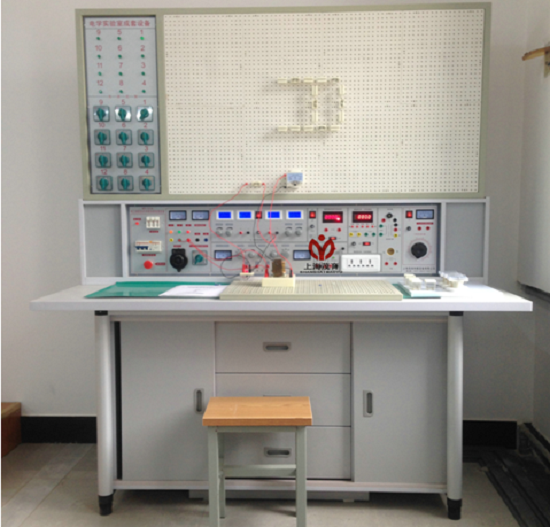

（一）實驗桌：學生實驗桌12張，一桌二座，實驗桌外形尺寸為160×70×80cm。桌子中央配置九孔電路插板，電路板注塑而成，表麵布有九孔成一組相互聯通的插孔，元件盒在其上任意拚插成實驗電路。元件盒盒體透明直觀，內裝電阻、電容、電感、二極管、三極管、場效應管、可控矽等元件來完成原理實驗。內裝元件一目了然，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修、拆裝方便。繼電部分訓練元器件已裝在特製的元件盒上，實訓時插在九孔電路板上即可連線實驗，方便，靈活。電子技能實訓項目由二十幾套實訓電路板和相應元器件來完成。每張操作桌配有一粒膠皮板，保護通用電路板和桌麵(如需要在桌上放置電動機、焊接等) 桌子下部是元器件儲存櫃，放置實驗元件、器材、工具等。

（二）示教控製台：1台示教台，分別控製12台學生實驗台的電源，通用九孔電路板演示屏立在實驗台上，尺寸：160×70mm。用於講解、演示。

（三）實驗台，共13台，學生實驗桌和示教台上各配備1台。

（四）器材配備：

人體複蘇模型1個，滅火器1隻，手電鑽3把，台鑽1台，表筆、扳手、剝線鉗、鑷子、鋼絲鉗、尖嘴鉗等工具13套，電烙鐵及烙鐵架25套，MF-47指針萬用表13隻，數字萬用表13隻，電度表13隻，兆歐表13隻，鉗形表13隻，轉速表1隻，繞線機2台，保險盒39隻，配電板26塊，熔斷器78隻，拉線開關、圓插座、平燈頭各26隻，20W日光燈13套，交流電流表39隻，交流電壓表13隻，換相開關13隻，電阻一批，變壓器組件13套，三相電動機拉具1套，鋼鋸架13把，單相電動機13台，三相180W鼠籠式電動機26台，100W直流電機1台，交流接觸器52隻，組合開關13隻，3H鐵殼按鈕13隻，熱繼電器26隻，時間繼電器13隻，變壓器13隻，單刀開關13隻，三相閘刀13隻，信號燈13隻，變壓器繞線桌1張，雙門立櫃2個，敷銅板13片，初步焊接通用線路板及組件13套，13×22套數電、模電技能實訓考核組件（包括特製線路板及相應元器件），13套電工、模電、數電實驗所需的電阻、電位器、電容、變壓器、二極管、三極管、場效應管、集成、可控矽、傳感器、邏輯電平開關、特製通用集成座等，學生凳25張。

三、實驗及實訓項目：

（一）實驗項目：

（1）電工部分實驗項目

---
