電工技能實訓考核裝置,電工技能實訓考核設備,電工技能實訓考核台

一、產品概述：

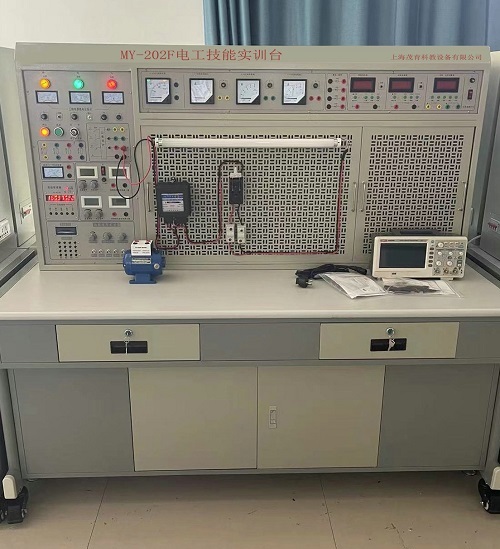

電工技能實訓考核裝置采用網孔板結構，訓練與鑒定接近工業現場，外形美觀，結構合理，牢固、耐用，實訓方式靈活，增加元器件即可增加實訓項目，可擴展性強，裝置設置多重科學安全保護措施，確保設備和使用者人身安全，非常適合各大中專、職業學院、技工學校和各類培訓機構訓練學生電工基本技能、專業技能和綜合技能，也可進行電工等級考核和技能鑒定，可達到勞動和社會保險職業技能鑒定中級以上水平。一個實訓室參考標準配備1台教師台，用戶可根據學生人數酌情增減學生台。整個實訓室豪華、氣魄，標準化和安全程度高。該裝置是各類學校實驗實訓室現代化的重要標誌產品。

二、技術性能：

1、工作電源：三相四線（或三相五線）～380V±5% 50Hz

2、工作溫度：-10℃～40℃，相對濕度＜85%（25℃）

3、裝置容量：＜1.0KVA

4、外形尺寸：160×70× 153cm

5、重量：100Kg

三、實訓屏構成與性能：

1、實訓屏外殼：鐵質雙層亞光密紋噴塑結構，鋁質麵板。

2、電源及參數：

2.1、輸入電源：三相四線電源，輸入時紅、黃、綠三隻指示燈亮。

2.2、電源輸出：總電源開關開啟後，打開電源開關鎖，按下啟動按鈕，三相四線電源輸出，三隻450V電壓表指示工作線電壓。

2.3、恒流穩壓雙用電源：兩路獨立。每路輸出電壓0-30V，輸出電流4mA-1500mA，內置式繼電器自動換檔，多圈電位器連續調節，使用方便，電流電壓輸出有0.5級數字表指示。電壓穩定度＜10-2，負載穩定度＜10-2，紋波電壓＜5mV。

3、安全保護：設有電壓型漏電保護器和電流型漏電保護器，並有單片機自動全程監控裝置過載或短路，自動切斷總電源，故障排除按下複位按鈕方可再次啟動電源，確保設備和操作者安全。

4、實驗管理器：平時作為時鍾使用，具有設定密碼，實訓考核時間、定時報警、切斷電源等功能；此外，還能自動記錄由於接線或操作錯誤所造成的告警次數，為操作者實訓、考核提供一個統一的標準。

★5、智能功率、功率因數表

1）功率測量精度1.0級，功率因數測量範圍0.3-1.0，電壓電流量程為450V和5A。

2)2.7寸TFT液晶屏顯示有功功率、功率因數、電壓、電流、負載類型，具有超量程提示功能。

3)負載類型：L、R、C。

4)測量精度：±0.5%+2。

5)抽樣率：5次/秒

6)工作溫度範圍：-20℃～+50℃。

7)上位機具有實時監視及關斷功能。

8)儀表采用現代化技術，液晶中文顯示，具備智能化數字化，具備人機界麵，通過按鍵能夠對儀表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強，集成度高，采用表貼工藝製作，工業塑料外殼，麵板嵌入安裝，使用穩定，容易更換和升級維護。

★6、功率輸出函數發生器/頻率計：采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。

正弦波輸出幅度	≥10V
輸出阻抗	50Ω
失真度	<1%（0.1HZ-- 1KHz）
頻率範圍	0.1HZ～3MHz，采用鍵盤直接輸入數字設定頻率
輸出幅度	電位器調節，正弦波輸出具有20db,40db衰減
方波占空比	可調, 調節範圍：1%-99%調節；方波和三角波采用TTL電平輸出。
頻率計最高測量範圍	100MHz，自動換檔

7、指針式測量電表：交流450V 1隻，交流5A 3隻，精度1.0級。

8、整流二極管：提供四隻IN5408二極管，用於整流或能耗製動。

9、大功率電阻：三隻75Ω/75W電阻用於電動機降壓啟動，一隻10Ω/25W電阻用於異步電動機的能耗製動。

10、單、三相插座：為外部儀器提供工作電源。

四、學生實訓操作桌：

1、學生實訓操作桌材質由鐵質雙層亞光密紋噴塑，桌麵為防火、防水、耐磨高密度板，設有抽屜和元件儲存櫃，結構堅固、造型美觀大方。一桌二座，桌麵配備一塊膠皮板保護桌麵，桌體下部配備元件儲存櫃，放置實訓考核元器件，使用、保管方便，桌體中部左右設有兩個抽屜，放置常用工具等。

五、器材配備：

序號	名稱	每台	單位
1	電工實驗台尺寸：160×70× 153cm	1	個
2	表筆、扳手、尖嘴鉗、鋼絲鉗、剝線鉗等電工工具	1	套
3	電烙鐵及烙鐵架	1	套
4	指針萬用表MF-50	1	隻
5	數字萬用表890B⁺	1	隻
6	單相電度表	1	隻
7	三相電度表	1	隻
8	電流互感器	3	隻
9	兆歐表	1	隻
10	鉗形電流表	1	隻
11	保險盒	3	隻
12	熔斷器	6	隻
13	拉線開關、圓插座、平燈頭	各2	隻
14	20W日光燈	1	套
15	換相開關	1	隻
16	三相電動機拆裝拉具		套
17	鋼劇架	1	把
18	單相電動機	1	台
19	三相電動機180W	2	台
20	交流接觸器	4	隻
21	組合開關	1	隻
22	3H鐵索按鈕	1	隻
23	熱繼電器	2	隻
24	時間繼電器	1	隻
25	50W變壓器	1	隻
26	單刀開關	1	隻
27	三相閘刀	1	隻
28	信號燈	1	隻
29	走線槽	2	米
30	雙門立櫃	1	個
31	學生凳	2	張
