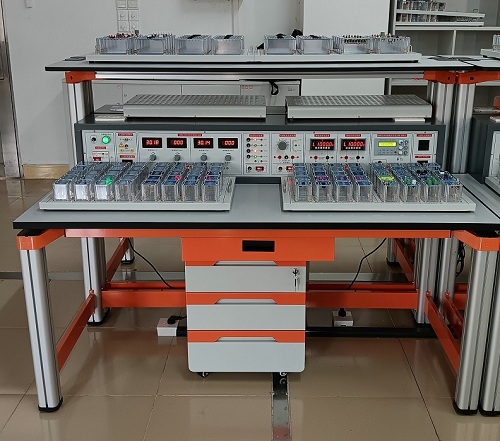

一、產品概述：
電工電子技術創新設計綜合應用實訓裝置適用於高職高專及高級技師的實驗、實訓要求。適用的專業有電氣類、電子類、機械類、機電類及一般工程類專業的<模擬電子技術>、<數字電子技術>、 <電工基礎>、<電工原理>、<電路與磁路>、<電工學>、等多門課程的綜合應用、創新實訓要求。並可進行相關課程的課程設計，畢業設計以及電工、電子產品研製。
電工創新實訓模塊為塑料有機盒及PCB板構成，且包括多個組合模塊，為學生提供了一個進行綜合應用、創新實訓，可充分發揮學生潛能的完全開放的平台。
二、技術指標：
1、工作電源：三相五線 AC 3800V±10% 50Hz
2、溫度：－10～40℃；環境濕度：≤90%（25℃）
3、外形尺寸：長×寬×高=1600×700×1900㎜
4、整機功耗：≤1.0KW
5、安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
三、設備功能特點：
1、由驗證書本知識，轉向綜合應用書本知識，實驗、實訓安排以培養能力為主線，以技術應用為目標，接近生產實際。
2、由學生獨立自主去搭建實驗、實訓電路，各種模塊精心配置，有多個應用組合部件，模塊采用塑料有機盒，兼作實物示教，一舉多得。電工電子單元模塊包括實訓指導書項目所需的單元，還為學生可能進行的創新與探索，配置了較齊全的單元。
3、裝置提供了齊全的各種電源及信號源，以及各種儀表，為學生提供了一個完全開放的，可充分發揮創新潛能的平台，在此平台上，可以做電工電子產品線路的安裝調試和排故，還可做技能競賽、課程設計、畢業設計和科技開發；而且模塊維修方便，可放手讓學生操作、試驗，無後顧之憂。
4、本裝置配套電工技術綜合應用創新實訓項目，均經過反複斟酌、精心配置；其中有許多電工電子產品線路，不僅有利於知識的實際應用，而且可以大大提高學生的學習興趣。
本設備各個功能模塊單元功能構成：
電源儀表控製屏部分介紹：電源儀表控製屏箱體采用鐵質雙層亞光密紋噴塑結構，鋁質麵板。
（1）總電源模塊：三相四線交流電源（0~380V），包括三相電源總開關（帶漏電和短路保護）1個，熔斷器3隻，220V指示燈3個，安全插座5隻。
（2）三相交流電源模塊：提供三相380V/220V可轉換的交流電源，帶安全隔離變壓器輸出。
（3） 低壓交流電源模塊：電壓3－24V分七檔可調，分3V，6V，9V，12V，15V，18V，24V輸出，最大輸出電流1.5A，電流表指示， 同時提供雙17V帶中心抽頭變壓器一隻。
（4）雙路穩流穩壓電源模塊：二路輸出電壓均為0～30V，由多圈電位器連續調節，具有預設式過流過載保護功能，輸出最大電流為2A，每路電源輸出有0.5級數字電流表、電壓表指示。
（5）交直流測量儀表模塊：
1）外測直流電流表：精度０.５級，三位半數字式顯示，測量範圍０～20mA
2）外測直流電流表：精度０.５級，三位半數字式顯示，測量範圍０～200mA
3）外測直流電流表：精度０.５級，三位半數字式顯示，測量範圍０～2000mA
4）外測交流電流表（真有效值表） 測量範圍：0-5A，分為毫安與安培部分，量程自動判斷，自動切換，測量精度為0.5級。
5）外測直流電壓表：智能型儀表，精度０.５級，三位半數字式顯示，測量範圍：0-300V，手動量程為：2V、20V、300V
6）外測交流電壓表（真有效值表） 測量範圍：0-500V，分為毫伏檔與伏檔位，量程自動判斷，自動切換，測量精度為0.5級。
7）交流功率及功率因數表：可以測量功率及功率因數，三位半數字顯示，測量精度0.5級，電壓、電流量程分別為 500V、5A
6）大功率電阻模塊：提供900歐/150W×2 大功率可調電阻一隻。
7）直流恒流源：設有數字顯示，0-500mA直流恒流輸出。
8 ）實驗導線：
強電部分采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），裏麵采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；弱電部分采用彈性鈹輕銅裸露結構聯接線，兩種導線都隻能配合相應內孔的插座，不能混插。
9）工具：1）勝利牌數字萬用表（VC890D），直流電壓量程：200mV/2V/20V/200V/1000V，精度±(0.5%+3)，交流電壓量程：20V/200V/750V，精度±(0.8%+5)，直流電流：20mA/200mA /20A，精度±(1.5%+3)，交流電流：200mA /20A，精度±(1.5%+5)，電200Ω/2kΩ/20kΩ/200kΩ/20MΩ/200MΩ，精度±(0.8%+3)
四、實訓項目：
電工基礎實訓項目
1）電氣測量概述
2）直流電路
* 1、電氣儀表的使用和測量誤差的計算
2、電路元件伏安特性的測繪
3、未知電阻的測量―非線性電路的研究、白熾燈燈絲溫度的測定及單臂電橋電路的應用（綜合應用項目）
4、電位、電壓的測定及電路電位圖的繪製
5、基爾霍夫定律的驗證與應用
6、常用供電電路特點和電子電路最大功率輸出條件的研究
7、實際直流穩壓電源和直流穩流電源的研究（綜合應用項目）
8、疊加定理的驗證與應用―多信號疊加控製電路的研究（綜合應用項目）
9、戴維南定理和電橋電路的應用
3）.交流電路
10、電阻電感串聯電路（日光燈電路）的分析與研究
11、阻容移相電路的應用―調光台燈電路的研究（綜合應用項目）
12、交流電路的功率及功率因數的測量及提高線路功率因數的方法及其意義的研究
13、R、L、C元件在交流電路中的阻抗與頻率特性的研究與應用―整流濾波電路的研究
* 14、R、L、C串聯諧振電路的研究項目
15、三相四線製負載電壓，電流的測量
* 16、三相三線製對稱負載星形及三角形接法時負載電壓與電流的測定
4）.磁路自感、互感與變壓器
17、自感係數的測定、電路斷電時電感尖峰電壓的測量及抑製的方法
18、互感電路的研究
19、單相變壓器特性的研究
20、單相變壓器並聯運行特點的研究
5）.電路暫態過程
21、一階電路暫態過程的研究，
22、微分電路和積分電路及其應用（綜合應用項目）
模擬電子技術綜合應用、創新實訓項目：
1、常用二極管的性能測試及應用
2、雙極晶體管及場效管輸出特性的測定
3、單管放大電路的研究
4、兩極放大電路及負反饋放大電路的研究
5、助聽器電路的調試（電子產品線路）（綜合應用）
6、恒流充電電路（場效應管的應用）（電子產品線路）（綜合應用）
7、三極管放大電路故障排除
8、整流、濾波及穩壓電路的研究
9、直流穩壓正、負電源電路的研究
10、典型複合互補OTL功率放大電路調試（電子產品線路）（綜合應用）
11、OTL功率放大電路的故障排除
12、LM386集成音響功率放大電路及其應用（電子產品線路）（綜合應用）
13、運算放大器基本運算電路
14、對由運放器組成的積分運算電路、微分運算電路
15、對由運放器組成的電壓比較器傳輸特性的研究
16、氣敏傳感器製作煙霧報警器的製作與調試（電子產品線路）（綜合應用）
17、方波、三角波和鋸齒波發生器電路的研究與測試
18、三角波、方波及正弦波發生器的製作競賽
19、RC（文式橋式）正弦波振蕩器和製作與調試
20、電容三點式LC正弦波發生器
21、 有源濾波電路研究
22、直流—直流（DC—DC）集成電壓變換電路的應用與調試（電子產品線路）（綜合應用）
23、恒溫控製電路的製作與調試（競賽項目）（電子產品線路）（綜合應用）
數字電子技術綜合應用、創新實訓項目：
一）基礎實訓項目：
1、基本邏輯門電路功能測試
2、優先編碼器功能測試
3、二進製譯碼器和數據選擇器功能測試
4、全加器和超前進位全加器功能測試
5、數值比較器功能測試
6、七段碼鎖存/譯碼/驅動器功能測試
7、各類觸發器功能測試
8、雙向移位寄存器功能測試 |
9、二一五一十進製計數器功能測試
10、二位十進製計數/譯碼/驅動/顯示電路
11、可逆十進製計數電路功能測試
12、N進製計數電路功能測試
13、555定時器基本應用電路
14、微分型單穩態觸發器
15、集成單穩態觸發器及其應用
16、集成施密特觸發器及其應用 |
二）綜合應用實訓項目：
17、聲光控製節能路燈電路（電子線路）（綜合）
18、8線數據傳輸電路（電子線路）（綜合應用）
19、4位環形計數節拍發生器（電子線路）（綜合）
20、秒脈衝信號發生器（電子線路）（綜合應用）
21、救護車聲響報警電路（電子線路）（綜合）
22、D/A轉換器將數碼轉換成單極性、雙極性模擬電壓
23、數控變頻三角波—方波發生器 |
24、移位寄存器彩燈顯示電路（電子線路）（綜合）
25、8位優先編碼器搶答電路（電子線路）（綜合）
26、觸摸式密碼電子鎖電路（電子線路）（綜合）
27、數字鍾電路（電子線路）（綜合應用）
28、二位十進製計數符合電路（電子線路）（綜合）
29、交通燈控製電路（電子線路）（綜合應用）
30、升/降階梯波發生器（電子線路）（綜合應用）
31、光電轉換加/減計數電路（電子線路）（綜合） |
三）電力電子技術及應用、創新實訓項目
1、晶閘管的控製特性及它作為固體開關的應用（電子產品電路）（綜合應用項目）
2、單結晶體管觸發電路
3、晶閘管單相半控橋式整流電路（電阻負載）的調試與分析
4、晶閘管單相半控橋式整流電路（電阻電感負載）（反電勢負載）的研究
5、IGBT 直流斬波電路的調試與分析（電子產品電路）（綜合應用項目）
6、雙向晶閘管單相交流調壓（調光台燈）電路的製作與調試（電子產品電路）（綜合應用項目）
7、功率晶體管（BJT）PWM 控製直流電動機可逆調速電路（電子產品電路）（綜合應用項 目）
