自由对流横管管外放热系数测试装置使用说明书

一、实验目的和要求

1．了解空气沿管表面自由放热的实验方法，巩固课堂上学过的知识；

2．测定单管的自由运动放热系数；

3. 根据对自由运动放热的相似分析，整理出准则方程式。

二、实验原理

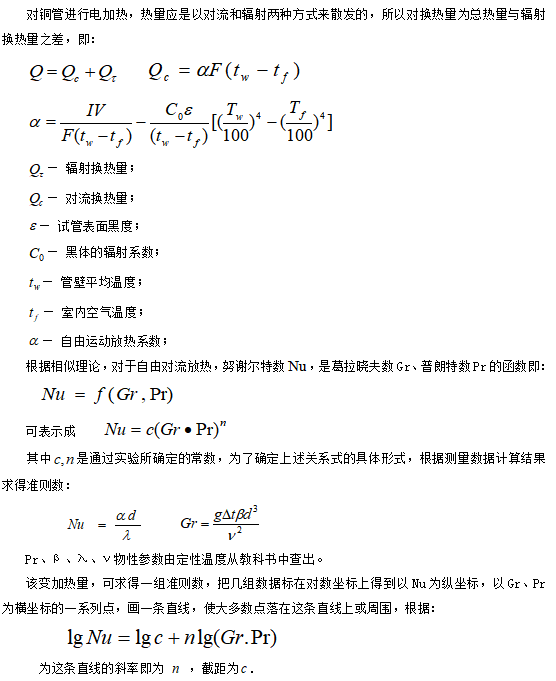

对铜管进行电加热，热量应是以对流和辐射两种方式来散发的，所以对换热量为总热量与辐射换热量之差，即：

三、实验装置及测量仪表：

实验装置有实验管（四种类型），支架、测量仪表电控箱等组成。

实验管上有热电偶嵌入管壁，可反映出管壁的温度，由安装在电控箱上的测温数显表读取温度值。电加热功率则可用数显电压表、电流表测定读取并加以计算得出。

四、实验步骤：

1.正确连接好线路，经指导老师检查后接通电源；

2.按动控制箱上控制开关，选择任一直径的实验管进行加热，调整好调压器，将管壁温度控制在120℃左右。

3.稳定六小时后开始测管壁温度,记下数据；

4.间隔半小时再记一次,直到两组数据接近为止；

5.取两组接近的数据取平均（jun1）值,作为计算数据；

6.经指导教师同意,将调压器调整回零位,切段电源.

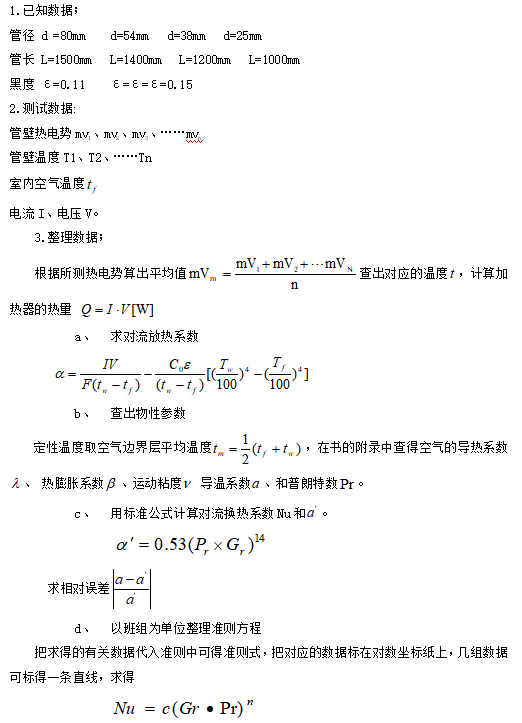

五、实验数据的整理：

六、思考题：

1．怎样才能使本实验管的加热条件成为常壁温？

2．管子表面的热电偶应沿长度和圆周均匀分布，目的何在？

3．如果室内空气温度不平静，会导致什么后果？

4．本实验的范围有多大，是否可达到紊流状态？

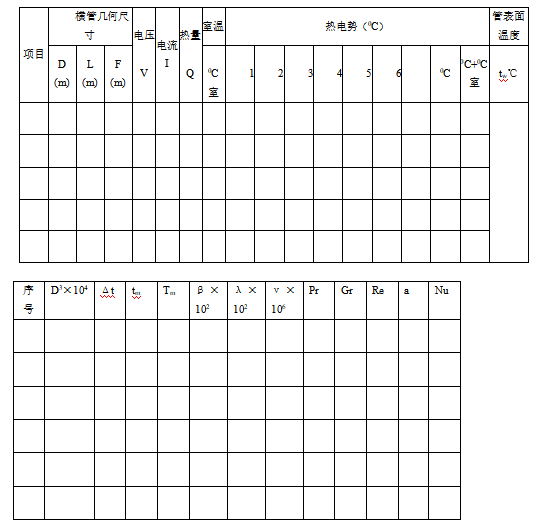

七、实验数据记录表：
