传感器实验台温度控制仪表操作说明

一、传感器实验台温度控制仪表操作说明-各功能的调出顺序
1、仪表通电后，经过几秒钟后，PV窗口显示测量值，SV窗口显示设定值，进入正常工作状态。
2、温度的设定：按SET键，SV窗口的第一位高亮，其他位闪烁，按键将高亮位移至需设定位，按排显示SP（温度设定值）。按或键直至将数字设定至所需值，再按SET键设定结束。
3、控制参数的设定：按SET键5秒钟以上，PV窗口显示控制参数的提示符（详见控制参数一览表），配合、或键，使SV窗口显示为所需要的值。继续按SET键，PV窗口依次显示各参数的提示符，可以继续设定其他的参数，再按SET键5秒钟以上，回到标准模式（无键按下30秒钟后自动返回到标准模式）。
4、仪表控制参数的自整定功能：按SET键使PV窗口显示“ATU”，按键，SV窗口显示“1”，按SET键5秒钟，返回正常显示模式，此时“AT”灯亮，仪表开始自整定，温度经过三波动后自整定结束，“AT”灯灭，仪表将以新的PID参数进行控制，并永久保存。

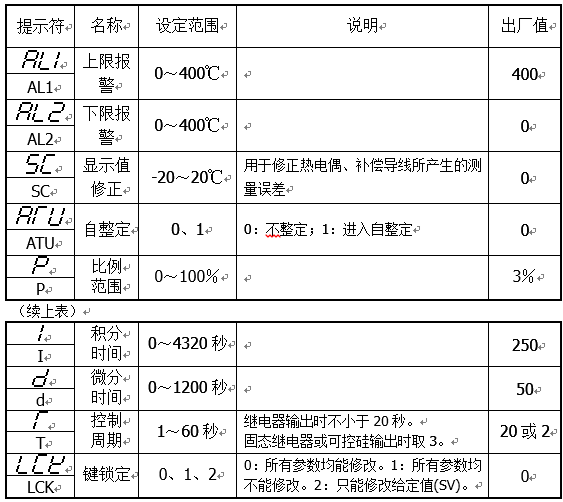

二、各功能参数一览表

 三、面板布置说明

① (PV)显示器（红）
◆ 显示测量值
◆ 根据仪表状态显示各类提示符
② (SP)显示器（绿）
◆ 显示给定值
◆ 根据仪表状态显示各类参数
③ 指示灯
◆ 控制输出灯(OUT)（绿）
◆ 自整定指示灯(AT)（绿）
◆ 上限报警输出灯(AL1)（红）
◆ 下限报警输出灯(AL2)（红）
④ 功能键
◆ 参数的调出，参数的修改确认
⑤ 移位键
◆ 用于改变光标位置
⑥、⑦ 数字调整键
◆ 用于调整数字

---
