讓中職學生了解空調技能實訓設備的功能

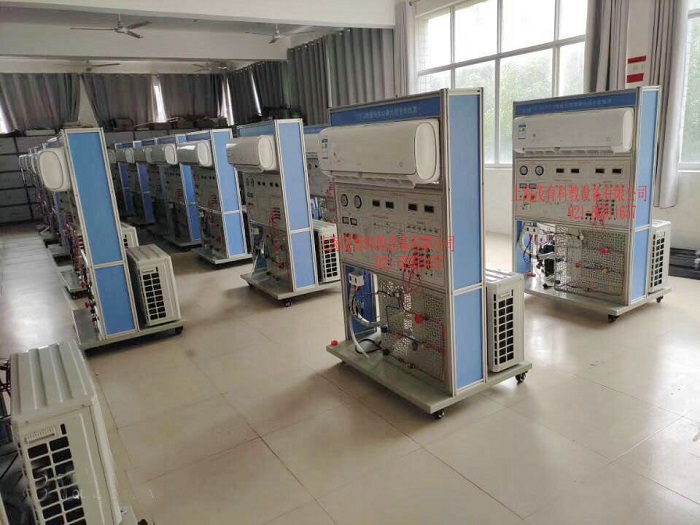

2025-11-26 10:15摘要：結合中職學校空調實訓室目前實訓設施以及實訓條件,創造性地完善了分體機的安裝以及水冷冷水機組電控接線及故障檢測等兩個實訓項目,為學生提供了模擬實際動手操作的機會,加強了學生的職業技能培養,提高了學生實踐動手能力。下麵介紹壁掛式空調技能實訓考核裝置功能，可使學員能夠真正地學到相應的技術技能，裝置由金屬支架、製冷係統、製冷係統流程板和智能排故係統四部分組成，在製冷係統流程板上配置相應的壓力及溫度表，可以直接觀測到製冷係統的各點工作時的參數，通過分析參數,可以了解製冷係統的工作狀態,提高學生對製冷係統的分析判斷能力。
1．工作電源：AC220V 50Hz±5%（單相）；
2．外形尺寸：1100×800×2000mm；
3．.額定輸入功率2100W；
4．.額定輸入電流製冷3.5A；製熱6.7 A；
5．製冷劑 R407C或R410A；
4、適用電壓範圍：160V～253V；
5、最大遙控距離8m，角度90度；
6、噪聲：內機37-44dB，外機是55-65dB；
7、環境溫度：-5℃—40℃；
8、相對濕度：≤85%（25℃）。
二、主要功能：
1、學習掌握壁掛式空調製冷係統及原理，可以更好的掌握維修技術。
2、學習掌握壁掛式空調控製電路的結構、組成及工作原理。
3、可設置13個故障點，學生可根據故障現象在故障檢測板上進行檢
測和排除故障。考試係統有一台主控電腦控製所有故障點及設備
運行，電腦自動設置故障，學生動手排查維修，電腦自動記錄、
評分、打印等功能。
4、由於是應用真實的空調，可以進行折裝、製冷劑的充加等基本實訓。
5、具有溫度巡測功能，數碼顯示，溫度巡測器可檢測製冷製熱實驗設備的各關健部位的作溫度，提供實驗數據。可檢測的關鍵點分別是：
1）正常環境溫度
2）空調壓縮機排氣管
3）空調壓縮機回氣管
4）空調冷凝器排風口
5）空調蒸發器出風口
6、智能排故係統特點：
1）計算機可以監控1-126台空調製冷製熱智能考核台。
2）已設置13個故障點。（並可以擴展故障點）
3）具有發卷功能。
4）具有收卷功能。
5）具有單台試卷清零功能和全部試卷清零功能。
6）具有自動檢測各空調製冷製熱智能考核台的通訊聯機情況。
7）可以生成學生個人成績單。
8）可以對學生考核情況進行統計、分析。
9）可設置進入係統密碼及修改密碼。
10）具有打印功能。
11）具有答題次數限製功能
三、實訓項目:
1）整流電路故障；
2）12伏電源電源電路故障；
3）5伏電源故障 ；
4）室內溫控探頭不良；
5）室外溫控探頭不良；
6）遙控接收頭損壞；
7）不製熱 ；
8）不製冷；
9）室內風機損壞；
10）室外風機塤壞；
11）風機電容器損壞；
12）蜂鳴器故障；
13）風向調節失控。
