热网水力工况实验使用说明书

热网水力工况实验使用说明书:
一、实验目的：
使用热网水力工况模型实验装置进行水力工况变化的实验，能直接的了解热网水压图的变化情况，巩固热水网路水力工况计算的基本原理。掌握水力工况分析方法，验证热水网路水压图和水力工况的理论。
二、实验装置：

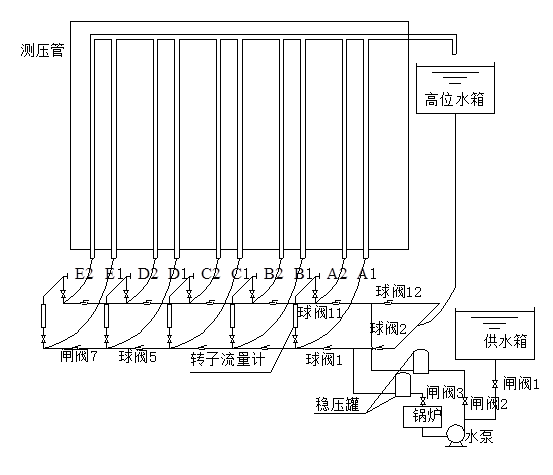

图的下半部由管道、阀门、流量计、稳压罐、锅炉、水泵组成，用来模拟由5个用户组成的热水网路。上半部有高位水箱和10个玻璃测压管，直径为 8mm、长为1.5m的玻璃管测压管的顶端连接在一起与大气相通，测压管下端用胶管与网路分支点相接，用来测量热网用户连接点处的供水干管与回水干管的测压管水头（水压曲线高度）。每组用户的两支测压管间附有标尺以便读出各点压力。
三、热网水力工实验步骤：
1、正常水压图
启动水泵缓慢打开闸阀1和闸阀3，水由水泵经锅炉、稳压罐后一部分进入供水干管、用户、回水管，另一部分进入高位水箱，待系统充满水，打开闸阀2的同时关闭闸阀1保持水位稳定，调节各阀门，以增加或减少管段的阻力，使各节点之间有适当的压差，待系统稳定后，记录各点的压力与流量，并以此绘制正常水压图。
2、关小球阀2时的水压图
把球阀2关小，记录新水压图各点的压力和流量。
3、关闭用户4时的水压图
将球阀2恢复原状，各点压力一般不会恢复到原来读数位置，不一定强求符合原来的正常水压图。关闭闸阀7，记录新水压图各点的压力、流量。
4、关小供水干管中球阀5的水压图
将闸阀7恢复原来位置，将球阀5关小一些，这时热网中总流量将减少，供水干管与回水干管的水速降低，单位长度的压力降减少，因此水压图比正常工况时平坦些，在球阀5处压力突然降低，球阀5以前的用户，由于资用压头增加，流量有所增加，越近球阀5的用户增加越多，球阀5以后的用户的流量则减少，减少的比例相同，即所谓的一致等比失调。记录各点压力、流量，绘制新水压图与正常的进行比较，并记录各用户流量的变化程度。
5、球阀5恢复原来位置，关闭球阀1，观察网路各点的压力变化情况。即回水定压。
6、球阀1 恢复原来位置，关闭球阀11，观察网路各点的压力变化情况。即给水定压（注：此时应将水箱位置升高一些）。
实验完毕，关闭闸阀1和2，停止水泵运行。
四、热网水力工实验数据整理：
A 、记录压力及流量读数

水压毫米汞柱工况		A1	B1	C1	D1	E1	备注
水压毫米汞柱工况		A2	B2	C2	D2	E2	备注
1	正常
	正常
	关小球阀2
	关小球阀2
	流量（l/h）
2	正常
	正常
	关小球阀7
	关小球阀7
	流量（l/h）
3	正常
	正常
	关小球阀5
	关小球阀5
	流量（l/h）

B、根据试验情况分别绘制水压图，并评价各工况实验结果。
