交流及直流电源实验操作说明

一、开启三相交流电源的步骤为：
1、开启电源前。要检查控制屏下面“直流电机电源”的“电枢电源”开关（右下方）及“励磁电源”开关（左下方）都须在关断的位置。控制屏左侧端面上安装的调压器旋钮必须在零位，即必须将它向逆时针方向旋转到底。
    2、检查无误后开启“电源总开关”，“停止”按钮指示灯亮，表示实验装置的进线接到电源，但还不能输出电压。此时在电源输出端进行实验电路接线操作是安全的。
    3、按下“启动”按钮，“启动”按钮指示灯亮，表示三相交流调压电源输出插孔U、V、W及N上已接电。实验电路所需的不同大小的交流电压，都可适当旋转调压器旋钮用导线从三相四线制插孔中取得。输出线电压为0~450V(可调)并由控制屏上方的三只交流电压表指示。当电压表下面左边的“指示切换”开关拨向“三相电网电压”时，它指示三相电网进线的相电压；当“指示切换”开关拨向“三相调压电压”时，它指示三相四线制插孔U、V、W和N的输出端的相电压。
4、实验中如果需要改接线路，必须按下“停止”按钮以切断交流电源，保证实验操作安全。实验完毕，还需关断“电源总开关”，并将控制屏左侧端面上安装的调压器旋钮调回到零位。将“直流机电源”的“电枢电源”开关及“励磁电源”开关拨回到关断位置。
二、开启直流电机电源的操作：
1、直流电源是由交流电源变换而来，开启“直流电机电源”必须先完成开启交流电源，须开启“电源总开关”并按下“启动”按钮。
2、在此之后，接通“励磁电源”开关，可获得约为220V、0.5V不可调的直流电源输出。接通”电枢电源“开关，可获得0～250V、3A可调的直流电源输出。实验中电枢电源调节有滞后性，到目标电压值附近时，应该缓慢调节。
3、励磁电源电压及电枢电源电压都可由控制屏下方的一只直流电压表指示。当将该电压表下方的“指示切换”开关拨向“电枢电压”时，指示电枢电源电压，当将它拨向“励磁电压”时，指示励磁电源电压。但“励磁电源”与“电枢电源”，可独立使用。
4、在做直流电动机实验时，要注意开机时需先开“励磁电源”，后开“电枢电源”；在关机时，则要先关“电枢电源”而后关“励磁电源”的次序。同时要注意电枢电路中串联电阻以防止电源过流保护。其操作要严格遵照实验指导书中有关内容的说明。
三、智能功率、功率因数表的使用方法：
1、仪表由单片机、高精度A/D转换芯片和LED数字显示电路构成。
2、主要功能：
A、测量功率时，输入电压、电流的范围为：5V～450V，200mA～5A。为保证测量准确，仪表内部分八个量程段，测量时能根据输入信号的大小自动切换量程。
B、能测量功率因数（cosø值），并能自动判别负载性质（L或C）。
C、可测输入信号的频率。测量范围为1.00～99.00Hz。
 3、使用方法：
（1）接线：电压输入端与被测对象并联，电流输入端与被测对象串联。
（2）开启电源后，显示器各位将依次显示“P”，表明仪表已处于正常状态，亦即初始状态。
（3）“功能”键用来选择测试项目。连续按动此键，会依次显示以下项目：
U：电压；   I：电流；   P：功率；   COS：功率因数及负载性质；
FUC：频率；    SAUE：数据保存；      DISP：数据查询。
使用时，根据需要用“功能”键选定一项。对于前五项，选定项目后，按“确认”键，只要输入端接有相应的信号，即显示相应的测量值。测量单位为：电压V，电流A，功率W，频率Hz。
（4）数据保存。此功能只能保存COS和P二项的数据。操作方法如下：
 用“功能”和“确认”键先后测量P或COS二项数据，待测得的数据稳定后，再按“功能”键，选定SAUE，按“确认”键。这时会显示保存数据的序号（共可保存16组数据，序号为0～9，A～F），并保存该组数据。如要查询该组数据，按“功能”键，选定DISP，按“确认”键，即找到该组存储的数据。先显示功率因数值，再按一下“确认”键显示功率值。
注意：P和COS二项的数据是作为一组同时保存的。也可各自单独保存，但这时是作为二组数据保存的。在查询时，每组数据中没测的那项数据为乱码。
要让微机采集和保存负载的U、I数据并显示其波型和相位差别，必须至少保存一组P、COS数据。
四、可调电阻器的接线与保护：

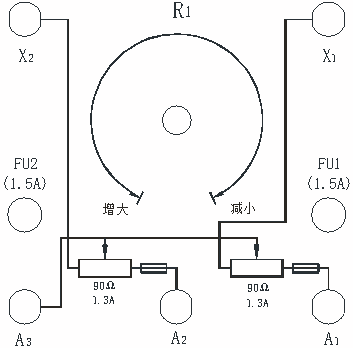

装置中用到的三相可调电阻器分为90欧和900欧两种。每相有两只电阻。每只电阻可调范围为0～900欧(或0～90欧)，允许电流为0.4A（或1.3A）。两只电阻作为可变电阻使用时可有串联和并联两种接法。接法介绍以下图为例：
串联：A3接线柱不用，A1与A2两接线柱之间电阻的可调范围为0～2×90欧。并联：将A1和A2短接，A1和A3之间两接线柱之间电阻的可调范围为0～45欧。
由于实验的需要，变阻器除了做可变电阻使用外，还可采用电位器接法做分压器用。例如他励直流发电机励磁电压调节就是采用电位器接法。做分压器时可以单只使用，也可以并联使用。分压器接法为： 固定电压接在A2和X2之间，而可变电压可以从A3和A2（或A3和A4）端引出。
对变阻器的保护很重要。比如，旋钮手柄调到最大及最小位置附近时，不要用力过大，否则可能使接触碳刷超位，损坏变阻器；在变阻器的使用中，一定要保证流过变阻器的电流小于它的额定值，否则将烧断电阻丝。

五、校正直流测功机测量转矩：
转矩是电机的重要物理量之一，准确测量转矩对于旋转电机的控制和使用具有十分重要的意义。电机转矩测量主要有以下几种方法：测功机法，校正过的直流电机法，转矩仪法等。测功机是根据力的平衡原理设计的，常见的测功机法有机械测功机，涡流测功机，磁粉测功机和直流电机测功机等。直流测功机是传统测功机中最常用的一种，用直流测功机测量电动机输出转矩的工作原理是：当被测电动机拖动直流测功机的转子旋转后（此时定子励磁绕组已经通入励磁电流），转子电枢切割气隙中的磁力线产生感应电动势，如果电枢外接负载则有直流电流输出。电枢电流和定子磁场相互作用，分别在测功机的定子和转子上产生一个大小相等，方向相反的力矩。测功机转子上力矩的方向是阻碍转子的旋转，对被测电动机来说是一个制动力矩，起到机械负载的作用。
   直流测功机输出的电能可以用电阻直接消耗掉，也可以通过逆变器回馈给电网。选择直流测功机时，应注意其额定转矩应为被测电机额定转矩的1-3倍，过大则影响测量精度。
采用校正过的直流电机来测定转矩，也是工程上常用的一种方法。所谓直流电机的校正只是指用高精度的测功设备（即：0.5级以上的测功机或转矩仪等）实测直流电机在指定状态下的转矩-电流关系特性T=f（Ia）。当被测电机为电动机时，直流电机的校正在发电机状态下进行；当被测电机为发电机时，直流电机的校正在电动机状态下进行。 用测功设备校正直流电机的方法是：直流电机的励磁采用它励，校正前反复增大和减小励磁电流，使被测校正直流电机的剩磁稳定，然后将励磁电流调节至所需数值并且在校正实验中保持不变。待电机轴承，电刷等的摩擦损耗稳定后，在稳定转速下测取电枢电流和对应的转，绘制转矩-电流关系特性曲线，绘制关系曲线簇。用校正过的直流电机来测定电机轴上的转矩时，只需测取稳态运行的直流电机的电流和转速，然后根据T=f（Ia）关系曲线，就可以查到被测电机轴上的转矩值，根据测的的转矩和转速，还可以按下式计算出电机输出的机械功率P2=0.105Tn  ，式中P2--- 电机轴上的机械功率，单位为W，  T----电机轴上输出的转矩，N.m,  n---电机的转速，单位为r/min
实验中，把直流校正测功机的励磁电流调整到校正值If2=100 mA,根据测功机的电枢电流IaG大小查找待测电动机的输出转矩T2 。出于方便考虑，下面给出了在If2=100 mA的情况下的T2= f( IaG )的数据表，可直接查表找出对应的T2 值，同时，转矩-电流关系特性曲线也给出。

IaG（A）	0	0.1	0.2	0.3	0.4	0.5	0.6	0.7	0.8	0.9	1.0
T2（N.M）	0.182	0.290	0.396	0.506	0.612	0.720	0.828	0.935	1.045	1.155	1.265
IaG（A）	1.1	1.2	1.3	1.4	1.5	1.6	1.7	1.8	1.9	2.0	2.1
T2（N.M）	1.375	1.482	1.588	1.690	1.789	1.887	1.986	2.080	2.170	2.251	2.340
