電工技能實訓設備性能與實驗
2025-11-26 09:25一、MY-101A 電工技能實訓設備構成與性能：
1、電源及參數：
1.1、輸入電源：三相四線電源，輸入時指示燈亮
1.2、電源輸出：有嵌入式保險盒和漏電開關二級保護功能，一個應急開關。
1.2.1 監視電壓表：通過換相開關指示三相輸出電壓。
1.2.2 三相電源輸出：由三相電源插座和安全接線座輸出電壓，通過萬能開關控製三相電的輸出，以提高安全性。
1.2.3 0-220V電源輸出：一組萬能插座。為各種儀器提供工作電源。
1.2.4 可調交直流電源：一台0.5KVA單相調壓器，輸出0～240V交流電壓，電壓輸出有表指示。
1.2.5 恒流穩壓電源：一路0-30V穩壓輸出，內置式繼電器自動換檔。多圈電位器連續調節，使用方便。輸出最大電流為1.5A，具有預設式限流保護功能，輸出由0.5級數字電流表、電壓表指示，電壓穩定度＜10-2，負載穩定度＜10-2，紋波電壓＜5mv。
1.3、智能型交流電流表：精度0.5級，量程分4檔，分別為4mA，40mA，400mA，4000mA，具有超量程自動保護功能，電表麵板上具有上下限預設報警和回差設定按鈕，可根據實驗情況隨時更改任一量程上下限報警數值和回差數據，使用方便，精度高，安全可靠。
1.4、智能型交流多功能測量電表：可同時測量電流I、電壓U、功率Kw、電能Kwh、工作時間T。
2、實驗操作桌：由雙麵飾麵板製成，不變形，不褪色。尺寸：160×70×80cm，鋁合金框架,造型美觀大方,中間設有抽屜,存放工具，左右二隻儲存櫃，用於儲存元器件。

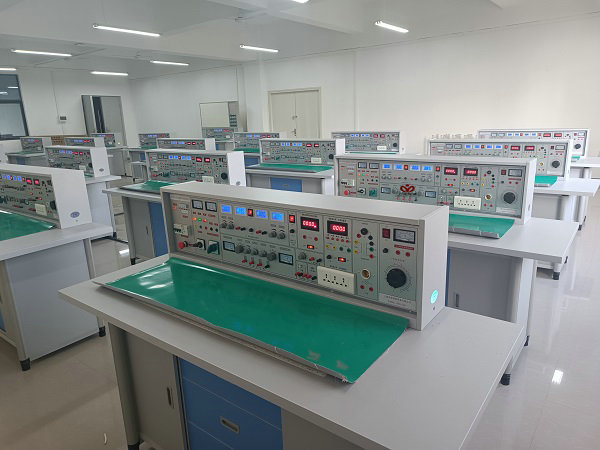

整套設備構成與配備(以二十四座為例)：
1、實驗操作桌12張，一桌二座，操作桌桌麵中央設置九孔通用繼電控製實訓插板(尺寸：45×70cm)，繼電控製實訓根據電路要求插上電氣元件，布線實驗。元器件已裝在特製元件盒上，實驗時插在通用底板上就能連續實訓，方便、靈活。每張操作桌配有一塊膠皮板，保護插板和桌麵(如需要在桌上放置電動機、焊接、放重物等)。
2、示教控製台：由示教實驗操作桌、實驗台、演示控製屏組成，能分別控製12台學生實驗台的電源。尺寸為160×70cm。
3、實驗台：共12台，每張學生實驗操作桌上配置1台。
4、器材配備：人體複蘇模型1個、滅火器1隻，手電鑽3把，表筆、扳手、尖嘴鉗、鋼絲鉗、剝線鉗等工具13套，電烙鐵及烙鐵架25套，MF－50萬用表13隻，數字萬用表1隻，電度表13隻，兆歐表13隻，鉗形表13隻，轉速表1隻，繞線機2台，保險盒39隻，配電板26塊，熔斷器78隻，拉線開關、圓插座、平燈頭各26隻，20W日光燈13套，交流電流表39隻，交流電壓表13隻，換相開關13隻，電阻一批，變壓器組件13套，三相電動機拉具1套，鋼鋸架13把，單相電動機13台，三相180W鼠籠式電動機26台，100W直流電機1台，交流接觸器52隻，組合開關13隻，3H鐵殼按鈕13隻，熱繼電器26隻，時間繼電器13隻，變壓器13隻，單刀開關13隻，三相閘刀13隻，信號燈13隻，變壓器繞線桌1張，雙門立櫃2個，學生凳25張。
二、MY-101A 電工技能實訓設備實驗項目：
1、電源及參數：
1.1、輸入電源：三相四線電源，輸入時指示燈亮
1.2、電源輸出：有嵌入式保險盒和漏電開關二級保護功能，一個應急開關。
1.2.1 監視電壓表：通過換相開關指示三相輸出電壓。
1.2.2 三相電源輸出：由三相電源插座和安全接線座輸出電壓，通過萬能開關控製三相電的輸出，以提高安全性。
1.2.3 0-220V電源輸出：一組萬能插座。為各種儀器提供工作電源。
1.2.4 可調交直流電源：一台0.5KVA單相調壓器，輸出0～240V交流電壓，電壓輸出有表指示。
1.2.5 恒流穩壓電源：一路0-30V穩壓輸出，內置式繼電器自動換檔。多圈電位器連續調節，使用方便。輸出最大電流為1.5A，具有預設式限流保護功能，輸出由0.5級數字電流表、電壓表指示，電壓穩定度＜10-2，負載穩定度＜10-2，紋波電壓＜5mv。
1.3、智能型交流電流表：精度0.5級，量程分4檔，分別為4mA，40mA，400mA，4000mA，具有超量程自動保護功能，電表麵板上具有上下限預設報警和回差設定按鈕，可根據實驗情況隨時更改任一量程上下限報警數值和回差數據，使用方便，精度高，安全可靠。
1.4、智能型交流多功能測量電表：可同時測量電流I、電壓U、功率Kw、電能Kwh、工作時間T。
2、實驗操作桌：由雙麵飾麵板製成，不變形，不褪色。尺寸：160×70×80cm，鋁合金框架,造型美觀大方,中間設有抽屜,存放工具，左右二隻儲存櫃，用於儲存元器件。
整套設備構成與配備(以二十四座為例)：
1、實驗操作桌12張，一桌二座，操作桌桌麵中央設置九孔通用繼電控製實訓插板(尺寸：45×70cm)，繼電控製實訓根據電路要求插上電氣元件，布線實驗。元器件已裝在特製元件盒上，實驗時插在通用底板上就能連續實訓，方便、靈活。每張操作桌配有一塊膠皮板，保護插板和桌麵(如需要在桌上放置電動機、焊接、放重物等)。
2、示教控製台：由示教實驗操作桌、實驗台、演示控製屏組成，能分別控製12台學生實驗台的電源。尺寸為160×70cm。
3、實驗台：共12台，每張學生實驗操作桌上配置1台。
4、器材配備：人體複蘇模型1個、滅火器1隻，手電鑽3把，表筆、扳手、尖嘴鉗、鋼絲鉗、剝線鉗等工具13套，電烙鐵及烙鐵架25套，MF－50萬用表13隻，數字萬用表1隻，電度表13隻，兆歐表13隻，鉗形表13隻，轉速表1隻，繞線機2台，保險盒39隻，配電板26塊，熔斷器78隻，拉線開關、圓插座、平燈頭各26隻，20W日光燈13套，交流電流表39隻，交流電壓表13隻，換相開關13隻，電阻一批，變壓器組件13套，三相電動機拉具1套，鋼鋸架13把，單相電動機13台，三相180W鼠籠式電動機26台，100W直流電機1台，交流接觸器52隻，組合開關13隻，3H鐵殼按鈕13隻，熱繼電器26隻，時間繼電器13隻，變壓器13隻，單刀開關13隻，三相閘刀13隻，信號燈13隻，變壓器繞線桌1張，雙門立櫃2個，學生凳25張。
二、MY-101A 電工技能實訓設備實驗項目：
|
1、低壓驗電表的使用 2、滅火器的操作方法 3、口對口人工呼吸法和胸外心髒壓擠法觀察 4、常用工具的使用與識別。 5、常用導線的連接和絕緣的恢複 6、電烙鐵的拆裝與焊接技能訓練 7、電工識圖訓練。 8、配電板安裝。 9、室內配線 10、室內照明線路安裝 11、電流表、電壓表的安裝 12、萬用表轉換開關的使用和讀數 13、交流電壓的測量 14、直流電壓、直流電流的測量 15、電阻的測量 16、兆歐表、鉗形電流表接地電阻測定儀的使用 17、常用開關類電器拆裝 18、交流接觸器的拆卸與組裝 19、熱繼電器與時間繼電器的拆卸和組裝 20、常用啟動器的結構觀察及檢測 21、小型變壓器的製作 |
22、小型變壓器故障檢查與排除 23、三相鼠籠式電動機的拆裝與測試 24、三相鼠籠式電動機運行巡視 25、三相鼠籠式異步電動機的定期檢修 26、三相鼠籠式異步電動機故障分析 27、定子繞組局部故障的排除 28、單相電容式電動機繞組的拆換 29、單相電容式電動機故障與排除 30、手動正轉控製線路的安裝與檢修訓練 31、接觸器點動正轉控製 32、具有自鎖的正轉控製 33、具有過載保護的正轉控製 34、接觸器聯鎖的正反轉控製 35、按鈕聯鎖的正反轉控製 線路 36、按鈕、接觸器複合聯鎖的控製線路 37、接觸器控製Y－△降壓控製 38、X62－W型銑床主軸與進給電機的聯鎖控製 39、時間繼電器控製Y－△降壓起動控製 40、C620－1型車床控製線路的模擬安裝 41、直流電動機的拆裝訓練(教師演示) 42、直流電動機的檢修訓練(老師演示) |
