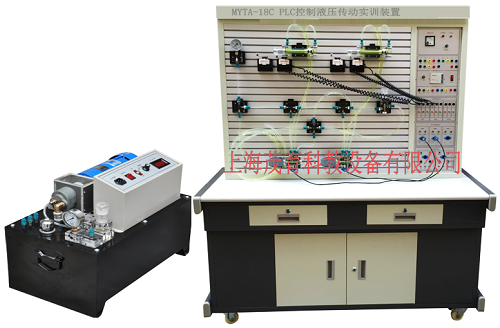

透明液壓傳動演示係統主要技術指標:
1、電源：220V 50Hz
2、演示台外形尺寸：1500mm（長）×700mm（寬）×1700mm（高）。
3、PLC可編程序控製器：鬆下（CPU224繼電器輸出方式）。
4、液壓實驗泵站500*350*300(mm)
工作電源：AC：220V 永磁調速電機,調速範圍： 0-1500轉/分
安全限速範圍：1000-1500轉/分 液壓泵工作時離液壓台1.5m遠處噪聲≤58dB
5、演示實驗油路液流要求壓力僅需0.3-0.5Mpa (油泵最高壓力：Pmax＝1.5Mpa)
6、液壓泵工作時離液壓台1.5m遠處噪聲≤58dB。

二、液壓傳動控製回路的實驗內容：
1、用換向閥的換向回路
2、用“O”型機能換向閥的閉鎖回路
3、用液控單向閥的閉鎖回路
4、壓力調定回路
5、二級壓力回路
6、用減壓閥的減壓回路
7、用增壓缸的增壓回路
8、用換向閥的卸載回路
9、進油節流調速回路
10、回油節流調速回路
11、調速齒輪泵調速回路
12、調速齒輪泵和調速閥的複合調速回路
13、流量閥短接的速度換接回路
14、二次進給回路
15、用順序閥的順序動作回路
16、用壓力繼電器的順序動作回路
17、用電器行程開關的順序動作回路
18、用行程閥的順序動作回路
三、透明液壓傳動演示係統配置清單：

序號	名稱	單位	數量	備注
01	實驗演示台	台	1	鐵櫃鋁合金實驗屏
02	電氣線路麵板	件	1	安裝演示台上
03	拖動電機及調節器速電路	套	1	安裝在泵站上
04	齒輪油泵	隻	1	安裝在泵站上
05	油箱	隻	1	安裝在泵站上
06	行程開關組件（常開）	隻	2	組合透明元件
07	行程開關組件（常閉）	隻	2	組合透明元件
08	雙作用油缸（帶撞塊）	隻	2	組合透明元件
09	彈簧回位油缸	隻	1	組合透明元件
10	增壓油缸	隻	1	組合透明元件
11	單向閥	隻	2	組合透明元件
12	液控單向閥	隻	2	組合透明元件
13	溢流閥	隻	2	組合透明元件
14	先導式溢流閥	隻	1	組合透明元件
15	節流閥	隻	1	組合透明元件
16	調速閥	隻	2	組合透明元件
17	順序閥	隻	2	組合透明元件
18	減壓閥	隻	1	組合透明元件
19	二位二通電磁換向閥	隻	1	組合透明元件
20	二位四通電磁換向閥	隻	2	組合透明元件
21	“O”型三位四通電磁換向閥	隻	1	組合透明元件
22	“H”型三位四通電磁換向閥	隻	1	組合透明元件
23	“M”型三位四通電磁換向閥	隻	1	組合透明元件
24	二位四通行程換向閥	隻	1	組合透明元件
25	三位五通手動換向閥	隻	1	組合透明元件
26	壓力繼電器	隻	1	組合透明元件
27	壓力表	隻	3	組合透明元件
28	五通	隻	3	組合透明元件
29	四通	隻	7	組合透明元件
30	直流電源單元	隻	1	電器配件
31	鬆下PLC模塊	隻	1	30MR
32	鬆下數據線	條	1	附件
33	220V電源插頭線	條	1	電器配件
34	電磁閥通用連結線	條	4	電器配件
35	壓力繼電器插頭線	條	1	電器配件
36	活動扳手200*24	隻	1	工具
37	內六角M6、M5	隻	1	工具
38	一字螺絲刀	隻	1	工具
39	十字螺絲刀	隻	1	工具
40	尖嘴鉗	隻	1	工具
41	孔用擋圈鉗（內）	隻	1	工具
42	剪刀	把	1	工具
43	備用油管接頭	枚	5	附件
44	502膠水一瓶	瓶	1	附件
45	各種“O”型擋圈	枚	若幹	附件
46	各種油封	枚	若幹	附件
47	毛巾	條	5	附件
48	透明液壓皮管	米	30米	附件
49	專用液壓油	壺	2	附件
50	油盤	隻	1	附件
51	透明液壓演示係統裝箱清單	份	1	資料
