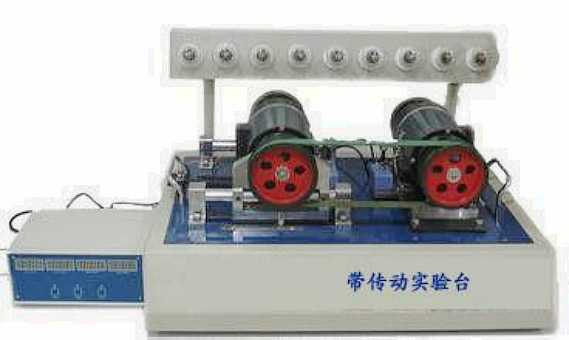

帶、鏈傳動實驗台,帶、鏈傳動實驗設備,帶、鏈傳動實驗裝置
2025-10-09 11:11
1、觀察帶傳動的彈性滑動和打滑現象；
2、了解帶的初拉力、帶速等參數的改變對帶傳動能力的影響，測繪出彈性滑動曲線；
3、通過主動鏈輪和被動鏈輪轉速波動特性測試，分析鏈傳動的多邊形效應與等速鏈傳動的條件，理解鏈傳動過程速度的波動原因。
4、掌握轉速、扭矩、轉速差及帶、鏈傳動效率的測量方法。
二、功能及特點：
1、該實驗台以驅動電機及負載電機功率及轉矩，通過更換不同形式的帶輪即可完成平帶、V帶、同步帶及圓帶傳動實驗，比較不同帶傳動的傳動特性。
2、將帶輪更換成鏈輪（鏈條大小節距可換）還可進行鏈傳動特性實驗。通過主動鏈輪和被動鏈輪轉速波動特性測試，分析鏈傳動的多邊形效應與等速鏈傳動的條件，理解鏈傳動過程速度的波動原因。
3、實驗裝置的四路數字顯示信息，在不同負載的情況下，手工抄錄主動輪轉速、轉矩、被動輪轉速、轉矩，然後根據此數據計算並繪出彈性滑動曲線和傳動效率曲線。
4、該實驗台除了具有傳動帶彈性滑動曲線和傳動效率曲線測試功能之外，還增加了傳動主動帶輪與被動帶輪在傳動過程中轉速波動曲線測試功能，能夠更直觀的觀察傳動帶的彈性滑動狀況。
三、主要技術參數：
1、主動電機調速範圍：0～1500r/min
2、額定轉矩：T=2.256N.M
3、電機額定功率：355W×2台
4、光電位移傳感器：2套
5、測力傳感器2個 量程：0-50N
6、電 源：220V交流/50HZ
7、帶輪直徑：D1=D2=120mm（平帶、V帶、同步帶）
8、包 角：a1=a2=1800
9、鏈輪齒數：z1=27 z2=30
10、鏈條節距：t1=12.7 t2=25.4(雙節距)
11、外形尺寸：1100×600×900(mm)
12、重 量：82kg
