工程機械發動機解剖演示台,工程機械發動機解剖演示設備,工程機械
2025-11-20 11:16

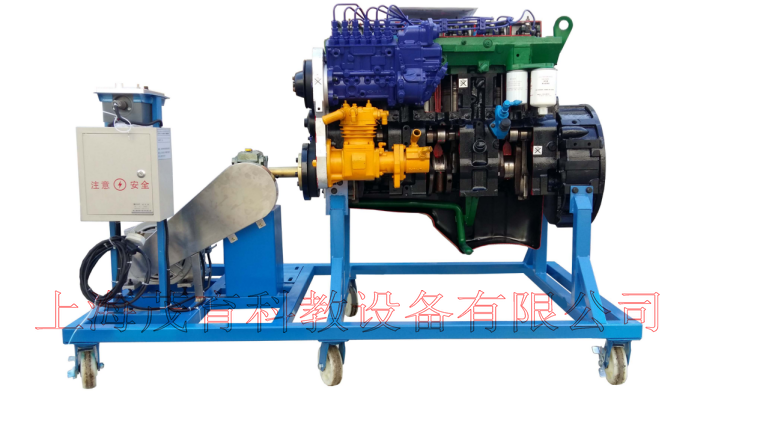

該設備采用 東風康明斯6CT 發動機總成進行剖麵處理，各部件齊全，剖麵位置合理，能全麵展示發動機內外部結構和部件的運動情況，適用於發動機原理和機械機構的教學。
二、功能特點
1.采用原廠發動機實物總成進行機構切剖，充分展示發動機機構部分的內外結構。
2.對發動機各機械剖麵采用不同顏色的油漆進行噴塗。
3.由可調轉速的單相齒輪減速電機帶動發動機曲軸做低速運轉，真實演示發動機內部機械部件的運動過程。
4.移動台架采用了高強度的鋼結構焊接，表麵經噴塗工藝處理。移動台架底部帶有自鎖腳輪裝置，可移動式，方便教學。
5.解剖部位：
缸體（活塞與曲軸運行外可觀察）；
氣門室蓋（凸輪軸運行外可觀察）；
氣缸蓋（進排氣門運行外可觀察）；
進排氣歧管與濾清器；
發電機與水泵；
正時機構（正時機構運行外可觀察）；
三、技術規格
外形尺寸：1500×700×1200mm(長×寬×高)
動力電源：380V
齒輪減速電機：
額定電壓：AC 380v
額定功率：1500W
額定轉速：0-15轉/分
工作溫度：-40℃～+50℃
顏色：7032
鋼管：60*60*3mm
移動腳輪：200*80mm
四、基本配置(每台)
| 序號 | 名 稱 | 規格型號 | 單位 | 數量 |
| 1 | 解剖發動機總成 | 套 | 1 | |
| 2 | 齒輪減速電機 | 380V 1500W | 台 | 1 |
| 3 | 漏電保護開關 | 個 | 1 | |
| 4 | 移動台架(帶自鎖腳輪裝置) | 1500×700×1200mm(長×寬×高) | 台 | 1 |
