太陽能供熱實訓裝置-係統特點
1.新穎性：以前沿技術為導向，與實驗相結合。
2.開放性：開放式設計，用戶可以利用裝置資源進行二次設計。
3.實用性：采用準實物設計。

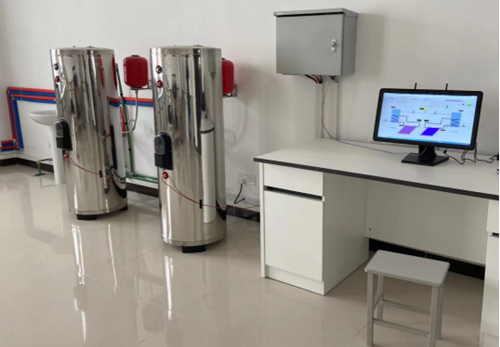

二、實驗台的組成

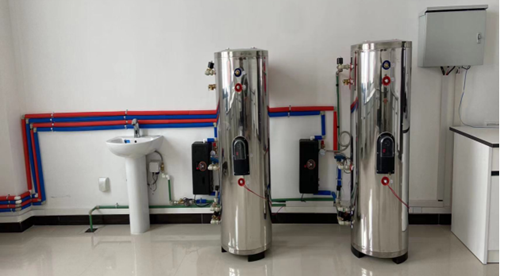

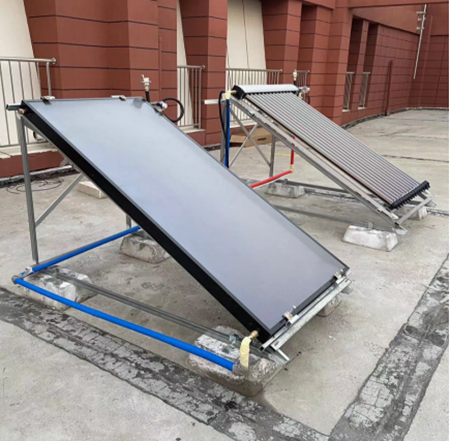

1.太陽能係統：太陽能真空管式集熱器、蓄熱水箱
2.太陽能係統：太陽能平板式集熱器、蓄熱水箱
3.實驗控製係統操作台
4.熱水係統：水龍頭
5.太陽能集熱性能測試係統
6.配套管件
三、實驗台的主要功能
1.掌握太陽能係統的基本原理，使學生理解各個部件的用途。
2.太陽能熱水係統、太陽能＋熱水係統。
3.分析當地全年不同的室外條件下，利用太陽能製備生活熱水、太陽能供暖的可行性和經濟性，掌握其基本規律，為進一步地深入研究、應用積累實驗數據。
4.對在相同的熱負荷條件下，調整太陽能集熱器麵積、蓄熱水箱容積，找出最佳的太陽能地板輻射采暖太陽能集熱器麵積、蓄熱水箱容積的配比。
5.根據進出口溫度不同，分析全年熱泵係統的COP，確定太陽能＋水源熱泵空調冷熱源係統比例。
五、太陽能集熱器性能測試係統
該測試儀是滿足國標GB/T20095-2006要求的一款熱水檢測儀係統，產品還可以長期工作於熱水工程中，對整個係統進行在線監測，隨時對係統內的熱性能進行診斷和報警，並提供運行數據。
5.1、產品測試範圍
5.1.1 家用太陽能管式熱水器
5.1.2 家用太陽能平板式熱水器
5.1.3 太陽能熱水工程
5.2、產品運行環境
5.2.1 環境溫度   -40℃～60℃
5.2.2 相對濕度   ≤90%
5.2.3 適用電源   220V（±10%），50Hz(±2%),或無電源地區
5.3、技術指標及特點

太陽輻射	A.通道數:2通道（總輻射）     B.測量範圍:0～2000W/m2  C.測量精度:小於5%            D.顯示分辨率:1 W/m2   E.顯示內容:瞬時值，小時累計量，日累計量等
水箱溫度	A.通道數:3路       B.測量範圍:-20～150℃      C.測量精度:±0.2℃  D.顯示分辨率：0.1℃,不鏽鋼封裝,￠4*40mm,全密封,防腐,放水
環境溫度	A.通道數:1路       B.測量範圍:-40～70℃       C.測量精度:±0.2℃      D.顯示分辨率：0.1℃,不鏽鋼封裝,￠4*40mm,全密封,防腐,放水，帶防輻射罩
進出水流量	A.通道數:2路      B.測量範圍:0.2～1.2(立方米/小時)   C.耐水溫：0---120度     D.測量精度: ＜0.5%
環境風速	A.通道數:1路       B.測量範圍:0～70米/秒     C.測量精度:±0.3米/秒

四、實訓項目
1.太陽能集熱能量轉換原理
2.太陽能集熱管特性測試
3.環境對光熱轉換的影響
4.太陽能熱水器功能實驗
5.環境風速對集熱性的影響
6.太陽能熱水係統管路連接實驗
7.平板型集熱器的工作原理
8.真空管型與平板型集熱器的性能對比實驗
