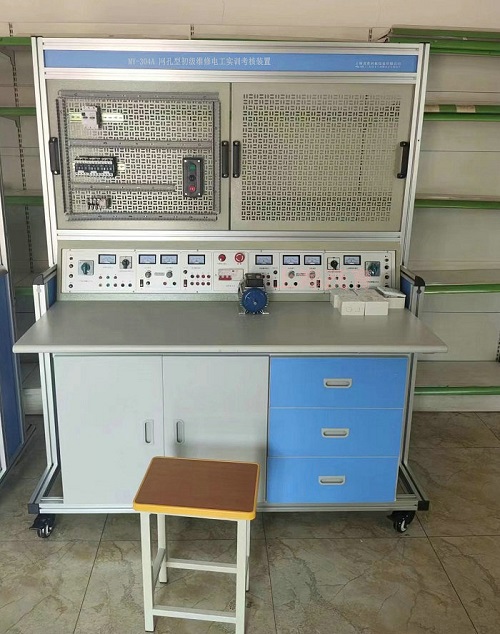

本裝置綜合了大中專院校“電力拖動”、“工廠電氣控製技術”、“繼電接觸控製”等課程教學大綱的要求而研發。采用“網孔板”結構，功能和性能優越，符合職業教育改革和發展，其外形美觀、結構合理、牢固、耐用，配備多種常用電機及配套工作電源。實訓內容豐富，實訓方法接近工業現場，實訓方法靈活、增加元器件即可增加實訓項目，可擴展性強。裝置設置多重科學安全保護措施，確保設備和操作者人身安全，特別適用於各院校現階段實訓設備的更新改造，迅速開設實訓課程的理想設備。
二、技術性能：
1、工作電源：三相四線（或三相五線）～380V±5% 50Hz
2、溫度：-10℃～40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.0KVA
4、重量：200Kg
三、實訓屏構成與性能：
1、實訓屏外殼：鐵質雙層亞光密紋噴塑結構，鋁質麵板。
2、三相四線電源輸入：三隻紅、黃、綠指示燈亮。接通總開關，由接觸器通過起動、停止按鈕進行電源控製。
3、設有450V指針式交流電壓表1隻，指示輸入三相電源線電壓。
4、安全保護：設有漏電保護器，確保設備和操作者人身安全。
5、連續可調交流電源：0-220V連續可調，具有短路保護
6、可調同步勵磁電機電源：0-40V/2A連續可調，具有短路保護
7、提供降壓啟動電阻75Ω/75W六個，能耗製動電阻10Ω/25W二個。
8、整流二極管：IN5408四隻
9、智能型真有效值交流數字電壓表
交流數字電壓表1隻，采用美國模擬器件公司生產的新型高性能RMS真有效值轉換器，配以高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控製模式。測量範圍：0-500V，頻率範圍：10Hz-20Hz。檔位自動調節。測量精度為0.5級。具有數據存儲與查詢功能。
10、智能型真有效值交流數字電流表
交流數字電流表1隻，采用美國模擬器件公司生產的新型高性能RMS真有效值轉換器，配以高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控製模式。測量範圍：0-5A，頻率範圍：10Hz-20Hz。測量精度為0.5級。具有數有數據存儲與查詢功能。
11、直流數顯電壓表一隻，采用ICL公司高性能AD轉換器配以高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控製模式。具有自動與手動量程，測量範圍：0-300V。測量精度為0.5級。具有數據存儲與查詢功能。具有超量程報警、指示等功能。
12、直流數顯毫安表一隻，采用ICL公司高性能AD轉換器配以高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控製模式。具有自動與手動量程，測量範圍：0-2000mA。測量精度為0.5級。具有數據存儲與查詢功能。具有超量程報警、指示等功能。
13、智能型功率、功率因數表
由24位專用DSP、16位高精度A/D轉換器和高 MPU單元設計構成，通過鍵控、數顯窗口實現人機對話功能控製模式。軟件上采用RTOS設計思路，同時配有PC監控軟件來加強分析能力。能測量電路的功率、功率因數。功率測量精度為0.1級，功率因數測量範圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載
四、實訓操作桌：鐵質雙層亞光密紋噴塑，桌麵為防火、防水、耐磨高密度板，框架為鋁合金結構，設有抽屜和元件儲存櫃，結構堅固、造型美觀大方。
五、參考實訓考核項目：
1．電工布線工藝實訓
2．兩個開關控製一盞燈線路訓練
3．聲控開關控製白熾電路訓練
4．二地控製一盞燈電路訓練
5．三地控製一盞燈電路訓練
6．日光燈線路接線訓練
7．單相電度表直接安裝接線
8．單相電度表經電流互感器安裝接線
9．室內照明電路安裝訓練
10．配電板安裝訓練
11．交流負載電功率的測量
12．三相異步電動機直接啟動控製
13．三相異步電動機接觸器點動控製線路
14．三相異步電動機接觸器自鎖控製線路
15．三相異步電動機Y/△自動控製線路
16．用倒順開關控製三相異步電動機正反轉線路
17．接觸器聯鎖的正反轉控製線路
18．按鈕聯鎖的三相異步電動機正反轉按鈕線路
19．雙重聯鎖的三相異步電動機正反轉按鈕線路
20．三相異步電動機多地控製
21．工作台自動往返控製線路
22．三相異步電動機串電阻降壓啟動控製線路
23．三相異步電動機能耗製動控製線路
24、普通車床控製電路的連接；
25、電動葫蘆控製電路的連接
