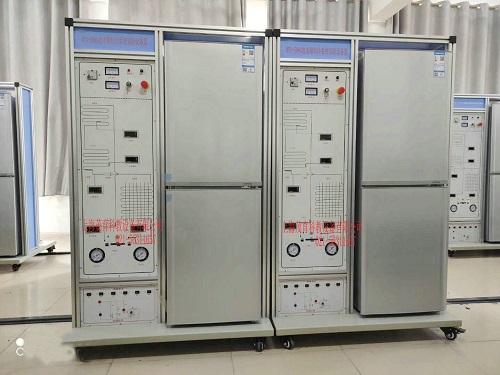

電冰箱製冷係統實驗室設備根據職業教育課程改革和教材建設規劃”要求技能實訓，針對冰箱的電氣控製以及製冷係統、電氣控製係統、係統調試、故障診斷等特點進行設計。強化了學生對冰箱係統管路的安裝與維修係統調試等的等的綜合職業能力。培養掌握空調與製冷技術專業理論知識和專業實踐技能，從事空調、製冷設備及係統的技術升級、改造設計、安裝、調試、維護、維修、技術管理等方麵的技能應用型人才。
電冰箱而言製冷係統屬於蒸汽壓縮式製冷係統，其典型結構由壓縮機、冷凝器、幹燥過濾器、毛細管、蒸發器及連接管道等主要部件組成。
1、壓縮機 來自蒸發器的低溫低壓製冷劑幹飽和蒸氣經壓縮機絕熱壓縮後變成高溫高壓過熱蒸氣。
2、冷凝器 從壓縮機出來的高溫高壓過熱蒸氣進入冷凝器，在等壓的條件下冷凝，向周圍環境介質散熱，成為高壓過冷液。
3、毛細管 高壓過冷液經毛細管等焓節流後，變成低溫低壓的製冷劑蒸氣，進入蒸發器蒸發。
4、蒸發器 經毛細管節流後的低溫低壓製冷劑濕蒸氣在蒸發器內於等壓的條件下沸騰，吸收周圍介質的熱量，變為低溫低壓製冷劑幹飽和蒸氣。

電冰箱製冷係統實訓目的：
1、專用工具的操作
2、製冷係統試壓及檢漏
3、製冷係統抽真空及充注製冷劑
4、直冷式電冰箱係統調試
5、直冷電冰箱故障模擬設置
6、直冷式電冰箱維修及故障分析
