高級電工模電數電實驗室成套設備,電工模電數電實驗裝置
2026-02-02 14:52
本裝置適用於高職、中職、技工的電工學、電工原理、電子技術等課程實驗。可完成交直流振蕩、磁路電路、運算放大器、整流電路、交直流放大電路、數字邏輯電路等電路實驗。該設備是現有實驗室設備的更新換代或新建、擴建實驗室的理想產品。
二、實訓台特點:實驗台具有較完善的安全保護措施，較齊全的功能。實驗台裝配智能化數字交流、直流電表，測量精度高、測量範圍寬，使用方便。
元件盒盒體透明，直觀性好，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋采用壓卡式結構，維修、更換元件拆裝方便。數字部分實驗利用進口新型集成座，實驗時集成插撥方便，接觸可靠，集成座僅需要更換集成就能無限製完成數字電路實驗。實驗項目擴展性好，便於學生課餘興趣小組電路開發、學生畢業設計等。實驗元件分立式，院校除能完成指導書上實驗，還可利用元器件設計符合自身要求的實驗內容。為對實驗教學上大膽創新的院校實驗建設提供了良好的平台。實驗台高度為115cm，實驗室布局不受設備高度限製，有利於講師講解。
三、結構及功能：

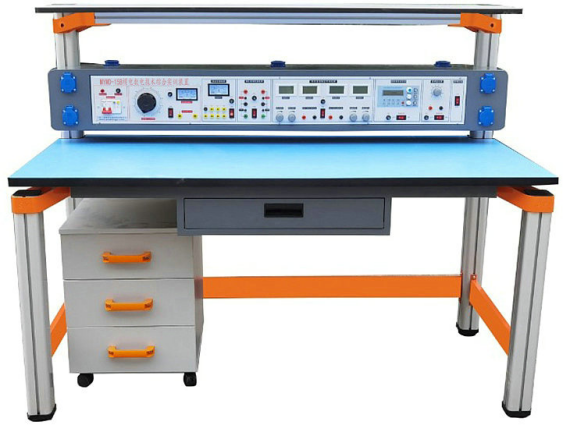

裝置由實驗台主機箱、儀器架、實驗桌（裝有九孔萬能插件板）、移動矮櫃、透明創新實驗模塊、學生凳等組成。實驗裝置支架與實驗桌可組合、可拆裝。支架與桌腳一體，鋁合金結構。各實驗模塊可根據實驗需求自由組合實驗。
（一）實驗主機箱結構：
實驗主機箱外殼尺寸：146×20×25cm ，外殼鋼質材料雙層亞光噴塑結構，裝有安全保護、交直流可調實驗電源，函數發生器/頻率計等。
1.電源及參數
1.1輸入電源:單相三線輸入
1.2電源輸出：有保險絲和漏電保護開關二級保護功能。
A組:一台0.5KVA單相0～250V輸出。
B組:低壓交流電壓3－24V分七檔可調，最大輸出電流1.5A，電流表指示。
C組:低壓直流穩壓電源，電壓5V，電流0.5A，電流表指示。
D組:雙路穩流穩壓電源，二路輸出電壓均為0～30V，由多圈電位器連續調節，輸出最大電流為1.5A，每路電源輸出有0.5級數字電流表、電壓表指示。電壓穩壓度<10－2，負穩壓度<10－2，紋波電壓: <5mV。
E組:單相交流市電輸出，供用戶自備設備使用。
2.功率輸出函數發生器：
1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。
2）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）頻率範圍: 0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率,。
4）輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。
5）方波占空比可調, 調節範圍：1%-99%調節；方波和三角波采用TTL電平輸出。
6）頻率計最高測量範圍100MHz，自動換檔。
3.單次脈衝:每次可輸出一對正負脈衝。
4.音頻功率放大器：輸入音頻 電壓不低於10mV，輸出功率不小於1W，音量可調，內有喇叭，用於放大電路擴音，也可作信號尋跡。
5.外測交直流二用電流表:精度0.5級,三位半數字式顯示，測量範圍:0～1000mA
6.外測交直流二用電壓表:精度0.5級,三位半數字式顯示，測量範圍:0～99.9V。
（二）儀器架：儀器架置於實訓台頂部，由截麵尺寸70mm×70mm高性能表麵氧化的鋁型材、雙麵噴塑鋼板及一次成型鋁壓鑄框架連接構件構成（非焊接工藝），外形美觀，結構牢固耐用。
（三）實驗桌結構：
實驗桌規格為1600（長）*700（寬）*1400（高），實驗桌主體結構全部采用高性能表麵氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表麵靜電噴塗工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表麵氧化處理，截麵尺寸：70mm×70mm，四麵帶槽，槽寬約8mm，端部配套塑料堵頭。桌麵采用25mmE1級三聚氰胺飾麵板，桌麵板下設支撐框架，承受力不少於150kg。配備儲存櫃，存放元件及工具，儲存櫃底部4隻高強度萬向可製動PU腳輪，方便移動。實驗裝置整體簡約不簡單，高端大氣，符合現代化產品審美和發展趨勢。
實驗桌一桌兩座，實驗桌中央配有通用九孔萬能插件板(尺寸：35cm×90cm )，九孔萬能插件板主體由ABS注塑而成，表麵布有九孔成一組相互聯通的插孔，九孔萬能插件板內部內嵌126組銅質九孔一體成型嵌件。實驗中的弱電模塊必須以獨立封裝的透明元件盒為單一模塊，元件盒統一都能配合九孔萬能插件板像搭積木一樣的形式自由搭建組合電路；元件盒盒體透明，內裝元件直觀性好，盒蓋印刷電路圖防刮耐磨，符號美觀清晰。元件盒盒體與盒蓋采用較科學的壓卡式結構，維修拆裝方便。每張台桌配有一粒膠皮板，保護通用底板與桌麵（如需在桌上放置電動機、焊接等）。
實驗桌後麵二支截麵尺寸70mm×70mm桌腳向上延伸，與一次成型鋁壓鑄框架連接構件構成（非焊接工藝）牢固的支架，與主機箱、儀器架、電源控製箱組成一個完整的實訓屏。
五、實驗項目：| （1）電工實驗項目： | |
|
1．電工測量儀表的使用及減少內阻測量誤差的方法 2．常用元件的識別與檢測 3．線性元件與非線性元件的伏安特性 4．未知電阻元件伏安特性測繪 5．電源的外特性 6．電位值、電壓值的測量及電路電位圖的繪製 7．電流表和電壓表的擴程 8．歐姆表的設計 9．基爾霍夫定律的驗證 10．驗證楞次定律 11．迭加原理與互易定理的驗證 12．戴維南定理與諾頓定理的驗證 13．電壓源與電流源的等效變換 14．受控源特性的研究 15．示波器和信號發生器的使用及典型電信號 的觀察與測量 16．一階電路實驗 17．二階電路過度過程 18．研究LC元件在直流和交流電路中的特性 19．負載獲得最大功率的條件 |
20．三表法測定交流電路參數 （用三表法測量交流電路等效參數） 21．正弦交流電路中RLC元件的頻率特性 22．RL及RC串聯電路實驗 23．RLC串聯諧振電路 24．日光燈電路的連接及功率因數的改善 25．三相負載的星、三角接法 26．三相電路功率的測量 27．RC網絡頻率特性和選頻特性的研究 28．二端口網絡的研究 29．單相鐵芯變壓器特性的測試 30．互感線圈電路的研究 31．單相電度表的校驗 32．負阻抗變換器實驗 33．回轉器特性測試 34．三相異步電動機的使用和起動 35．三相異步電動機繼電接觸控製基本電路 36．按鈕、接觸器複合聯鎖的控製電路 37．三相異步電動機時間繼電器控製Y-△起動控製實驗 ……自由設計實驗項目 |
| （2）模擬電子電路部分 | |
|
1．常用電子儀器的使用 2．晶體二極管的特性與檢測 3．晶體三極管的輸入、輸出特性 4．晶體管共射極單管放大器 5．射極耦合觸發器 6．RC耦合兩級放大器 7．負反饋對放大器性能的影響 8．場效應管放大器 9．差動放大電路 10．運算放大器指標測試 11．集成運算放大器的基本應用（多種模擬運算電路） 12．RC正弦波振蕩器------集成運算放大器非線性應用一 13．方波發生器--集成運算放大器非線性應用二 14．三角波和方波發生器--集成運算放大器非線性應用三 15．LC正弦波振蕩器 16．變壓器耦合推換功率放大器 |
17．OTL功率放大 18．集成功率放大器。 19．電壓---頻率轉換電路。 20．單相半波、全波、橋式整流電路。 21．串聯型晶體管直流穩壓電源（設計性實驗） 22．集成直流穩壓電源。 23．單結晶管特性。 24．單結晶體管觸發電路。 25．晶閘管間單測試。 26．晶閘管可控整流電路（綜合性實驗） 27．函數信號發生器的組裝與調試（綜合性實驗） 28．萬用表的設計與調試（綜合性實驗） 29．電子門鈴電路------趣味性應用實驗一 30．電子報警電路------趣味性應用實驗二 31．光控簡易燈自動開關電路------趣味性應用實驗三 32．電子催眠器------趣味性應用實驗四 33．溫控電路------趣味性應用實驗五 ……自由設計 |
| （3）數字部分 | |
|
1．TTL集成邏輯門的參數測試 2．CMOS集成邏輯門的參數測試 3．TTL集電極開路門與三態輸出的應用 4．與門、或門、異或門邏輯電路測試 5．半加器、全加器電路實驗 6．RS、D、JK觸發器及JK與D觸發器的轉換電路 7．計算器 8．MSI移位寄存器及其應用 9．譯碼器及變換方式 10．數據選擇器及邏輯設計 11．用集成與非門構成單穩態觸發器和RC環形多諧振蕩器 12．利用門電路構成編碼器、分配器、選擇器 13．組合電路的設計之一 |
14．組合電路設計之二------顯示電路 15．同步時序電路的設計 16．計算機時序電路的設計 17．集成定時器測試及應用 18．D/A、A/D轉換器 19．電子秒表------大型綜合實驗。 20．二極管與門、或門電路 21．三極管"非門"電路 22．三極管"與非門"電路 23．三極管"或非門"電路 24．異步十進製加法計數器 25．異步十進製減法計數器 26．智力競賽搶答裝置------大型綜合實驗二 ……自由設計實驗 |
