電子工藝焊接裝配生產線,電子工藝焊接裝配實訓台

電子工藝焊接裝配生產線,電子工藝焊接裝配實訓台,電子工藝焊接裝配實訓裝置產品概述：

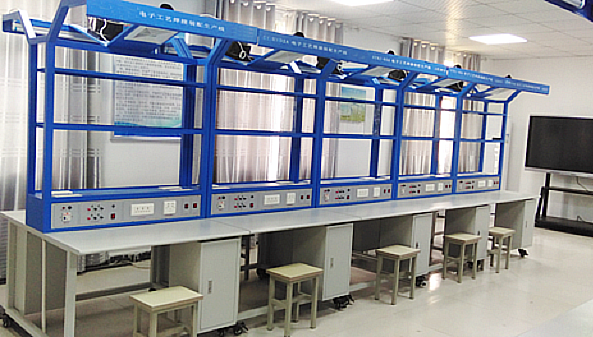

本裝置是高度仿真工廠的電子焊接裝配生產線，滿足學員電子製作、電子設計大賽、課程設計、畢業設計、創新實踐活動等綜合性、設計性、創新性的實訓要求。可培養學生的實踐能力和創新能力。適合技術學校、職業培訓學校、職教中心、鑒定站／所等電子類專業《電子工藝》相關課程的教學實訓和鑒定考核。
二、技術性能：

1、輸入電源：三相四線380V±10％50Hz
2、工作環境：溫度-10℃～+40℃相對濕度<85％(25℃)
3、裝置容量：<200VA
4、外形尺寸：單個實訓台尺寸為1.1m×1.3m×2m。
三、配置清單：

主要由實訓台、電源櫃、實訓線路板、元件包、工具套件等組成。實訓裝置為兩麵雙組型結構，正反兩麵均有以下相同的資源。
1、實訓台
實訓台主要由實訓桌、實訓麵板、鋼木框架、頂部框架等組成。
1）正反兩麵備配有一個工具櫃，可放置實訓套件、工具和資料等；台麵上鋪有綠色防靜電桌墊；另外還設有四個帶刹車的萬向輪，便於移動和固定。
2）正反兩麵各有一塊實訓麵板，分別提供九路AC220V電源插座接口和四路固定直流電源，其中直流電源電壓分別為±12V、±5V，每路均有短路、過渡保護和自動恢複功率。
3）鋼木框架為雙層結構。第一層用於掛放元件盒（焊接工序用）或實訓掛箱（調試工序用）。第二層設有四個PVC夾板，可用來夾放相關實訓資料。
4）頂部框架上設有電風扇和30W日光燈（照明設備）各兩個。
5）采用手推插件線專用鋁滑軌，導軌間距0-350mm可調，雙邊布置。
6）工藝卡：在燈架中間設一路工藝指導卡架，采用H型鋁導軌製作，每工位布置一塊300×400×1.5mm透明有機玻璃板。
3、實訓線路板(2套／台)
常規配備六管超外差式調頻收音機、LED數字電子鍾、多路搶答器等實訓線路板。
4、實訓工具套件
配備常用的數字式萬用表、剝線鉗、尖嘴鉗、斜口鉗、小十字螺絲刀、大十字螺絲刀、小一字螺絲刀、大一字螺絲刀、小鑷子、剪刀、真空吸筆、恒溫電烙鐵、烙鐵架、焊錫絲、吸錫器等工具。
四、實訓項目：

任務一：多路搶答器生產

1)多路搶答器元器件認識及測量

2)多路搶答器原理圖識讀及工藝文件填寫

3)多路搶答器裝配工具與準備工藝

4)多路搶答器主板焊接

5)多路搶答器主板調試

6)多路搶答器電路板檢驗

任務二：LED數字電子鍾生產

1)LED數字電子鍾元器件認識及測量

2)LED數字電子鍾原理圖的識讀及工藝文件填寫

3)LED數字電子鍾的裝配工具與準備工藝

4)LED數字電子鍾主板焊接
