數字電路實驗箱,電路實驗箱,數字電路教學實驗箱
2026-02-10 10:00

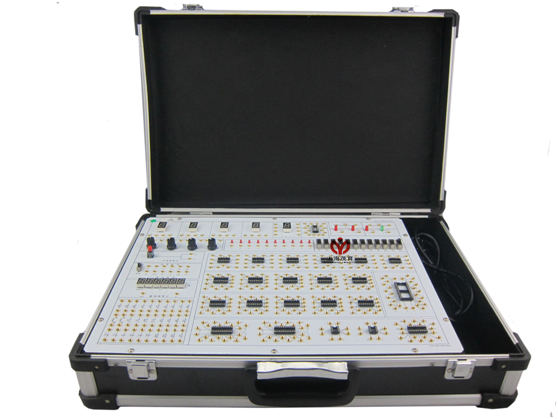

一、係統組成:
（1）結構：鋁合金框架，防火材料，環保膠水，拉手，質量可靠，堅固耐用。
（2）電源 ：交流輸入：220V±10% ，50HZ ，電源開關帶有LED燈指示
直流輸出：±12V/200mA 、 5V/2A
以上各路輸出均有有過流、短路、過熱等保護措施，自動恢複功能，內阻小於0.1歐姆。
（2）手動單脈衝電路2組：可同時輸出正負兩個脈衝，脈衝幅值為TTL電平。
（3）連續脈衝一組，輸出為TTL電平：
固定頻率脈衝源：1HZ、1KHZ、10KHZ、100KHZ、1MHZ；
（4）六位高精度數字頻率計 , 測量範圍：0-9.9999MHZ 誤差<1HZ（由CPLD芯片設計）
（5）邏輯電平的輸入與顯示：
A、12位獨立邏輯電平開關：可輸出“0”、“1”電平（為正邏輯）。
B、12位由紅色LED及驅動電路組成的邏輯電平顯示電路。
（6）數碼管顯示：
A、4位由八段LED數碼管組成的BCD碼譯碼顯示電路；
B、1位八段LED數碼管，引腳全部引出，用於數碼管實驗。
（7）4路時序發生器及啟停控製電路。
（8）8芯、14芯、16芯、20芯、28芯等圓孔插座21隻，可滿足各種IC芯片
（9）各阻值電位器4隻。
(10)元件區提供常用規格電阻電容30隻，並提供兩組元件插座，可方便接插電阻，電容，二極管，三極管等元器件, 方便戶自由搭建電路。
（11）提供詳細實驗指導書、WORD電子文檔等。
（12）如要完成FPGA或CPLD實驗，需選配相應的擴展模塊及下載線。
二、推薦實驗項目：
1．TTL集成邏輯門的參數測試與使用
2．CMOS集成邏輯門的測試
3．門電路的邏輯功能實驗
4．常用組合邏輯功能器件的測試
5．半加器、全加器及邏輯運算實驗
6、七人表決電路及血型檢測電路
7、RS觸發器的功能測試
8、JK、D觸發器邏輯功能及主要參數測試
9、三態輸出出發器及鎖存器
10、異步二進製計數器實驗
11、同步二進製計數器實驗
12、移位寄存器的功能測試
13、計數、譯碼、顯示電路實驗
14、555集成電路及應用
15、波形產生及單穩態觸發器
16、序列檢測器的設計
17、D/A數模轉換器
18、A/D模數轉換器
19、可人工幹預的交通燈控製器
20、數字電子鍾設計
21、數字頻率計
22、汽車尾燈控製實驗
23、FPGA選配模塊實驗
24、CPLD選配模塊實驗
