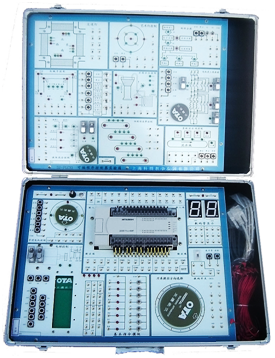

PLC可編程實驗箱,可編程控製器實驗箱,PLC教學實驗箱
2026-02-12 08:44
一、產品特點:
1、PLC主機采用三菱FX3GA-40MR-CM可編程控製器，功能上完全滿足目前高等院校的PC教學要求。
2、采用模塊化設計，包括PLC主機模塊和14個實驗模塊。各模塊間相互獨立。在主機模塊中，所有輸入輸出端口都通過導線連接到實驗板上的鍍金孔上，各實驗模塊都有獨立的輸入、輸出、公共端，這樣在實驗時隻需連接所用到的端口。用戶可方便擴展自己的模塊，也為以後實驗係統的升級提供了保障。也可根據用戶要求，更改不同的實驗模塊。
3、較多地采用了實物產品，提高了實驗的真實程度，確保了實驗的實用性。
（1）采用步進電機、減速步進電機、直流電機和減速直流電機等四種電機，其中減速步進電機配有單片機控製的伺服電路，運轉平滑、精確，噪聲小；
（2）使用了十個繼電器，並在實驗板上畫有繼電器的正反轉接法示意圖，讓學生理解並掌握繼電器在正反轉控製電路中的使用方法；
（3）使用了十二個傳感器，可完成閉環控製實驗，如電梯、刀庫等實驗。
4、實驗項目由基本指令實驗，常用功能指令實驗、綜合實驗三部分組成。在實驗項目設計開發中根據用戶的要求和建議，使實驗由簡到難，從而達到一個循序漸進的學習過程。實驗項目也充分貼近實際應用和教學大綱的要求。
5、在實驗箱的設計中留出了所有的輸入、輸出、公共端子，用戶可方便擴展自己的模塊，以及以後實驗係統的升級。
6、配備MCGS工控組態軟件，可直觀地進行PLC的基本指令練習、多個PLC實際應用的模擬實驗及實物實驗，所有實驗均有組態棒圖進行動態跟蹤，實驗對象形象逼真，接近工業現場的實際應用，通過本裝置的訓練，使學生很快就能適應現場的實際操作。
7、實驗項目豐富，擴展靈活，使用可靠，在教學活動或項目開發中易於使用和維護，是目前國內市場上一款性價比極高的PLC教學實驗設備。
二、技術性能：
1、輸入電源：AC: 220V 50HZ ，有漏電保護開關
2、工作環境溫度：-10-55℃ 相對濕度<85%(25℃)
3、主機：三菱FX3GA-40MR-CM輸入24點、輸出 16點;
4、輸出24V、2A。過流、過載、過壓保護
三、實驗內容：
可完成六類指令實驗:
第一類 基本指令實驗
第二類 定時器及計數器指令實驗
第三類 移位寄存器指令實驗
第四類 置位/複位及脈衝指令實驗
第五類 跳轉指令實驗
第六類 常用功能指令實驗
可完成十三個模塊控製實驗項目：
1、交通信號燈的自動控製
2、機械手的自動控製
3、加工中心刀庫捷徑方向選擇控製 [轉盤的轉動由步進電機控製（步進電機由單片機控製），轉盤位置由霍爾開關來檢測支持自動識別當前位,自動糾正定位誤差]
4、驅動步進電機的控製
5、舞台藝術燈飾的控製
6、四層電梯的控製（有實物電機控製，可以動態觀察電梯的運行過程）
7、LED數碼管顯示控製實驗
8、交流電機Y/Δ形起動的控製（電機通過小直流電機模擬轉動）。
9、液體混合裝置的自動控製（攪拌機通過小直流電機模擬轉動）。
10、水塔水位俱自動控製
11、四級傳送帶的模擬運行
12、郵件分揀係統的模擬運行
13、裝配流水線控製：
實驗箱配合指導書可撐握下列指令的應用,清單如下：
基本指令：
1、取指令；2、取反指令；3、與指令；4、與非指令；5、或指令；6、或非指令；7、輸出指令；8、求反輸出指令；9、電路塊與指令；10、電路塊或指令；11、定時器指令；12、計數器指令；
功能指令:
1、空操作指令；2、結束指令；3、互鎖指令；4、互鎖清除指令；5、跳轉指；6、跳轉結束指令；7、鎖存指令；8、前沿微分指令；9、後沿微分指令；10、逐位移位指令；11、通道移位指令；12、高速定時器指令；13、可逆計數器指令；14、通道數據比較指令；15、數據傳送指令；16、數據求反傳送指令；17、置位進位位指令；18、複位進位位指令；19、加法指令；20、減法指令；21、乘法指令；22、除法指令；23、十進製數轉換為二進製數指令；24、 二進製數轉換為十進製數指令；25、譯碼指令；26、編碼指令等。
幾個基本電路的編程：
常用啟動/停止電路
延時接通/斷開電路（計數器的應用）
閃爍電路
移位寄存器的應用
實驗箱配有實驗指導書,連接線,下載電纜等附件,免費提供軟件及實驗程序。
