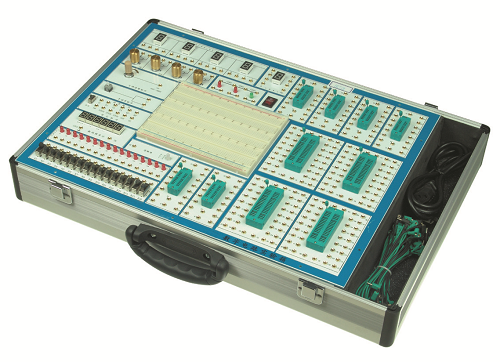

數字電路實驗儀-可主機提供了多種信號源;鎖緊插座;台灣產麵包板;正麵印刷字符連線,反麵按裝元器件,所有信號源、頻率計等電路全部由CPLD芯片和雙麵板構成，所有器件均選用上等優質產品,使整機的品質得到提高。由於正麵沒有任何元件,從而能有效的降低和避免人為損壞的可能。該實驗箱使用方便,耐用,實驗項目靈活,可方便完成數字模擬各類實驗。
二、係統組成：
1、工作電源 ：交流輸入：220V±10% ，50HZ
    直流輸出：±12V/0.2A 、 5V/2A
2、手動單脈衝電路2組：每組可同時輸出正負兩個脈衝，脈衝幅值為TTL電平。
3、連續脈衝，輸出均為TTL電平：
    固定頻率脈衝源7路：1HZ、10HZ、100HZ、1KHZ、10KHZ、100KHZ、1MHZ；
4、六位高精度數字頻率計 , 測量範圍：0-9.9999MHZ 誤差<1HZ（由CPLD芯片設計）
5、邏輯電平的輸入與顯示：
    A、十六位獨立邏輯電平開關：可輸出“0”、“1”電平（為正邏輯）。
    B、十六位由紅色及綠色LED及驅動電路組成的邏輯電平顯示電路。
6、數碼管顯示：6位由八段LED數碼管組成的BCD碼譯碼顯示電路；
7、時序發生器及啟停控製電路。
8、麵包板二塊(1600孔)
9、20芯鎖緊插座2隻，40芯鎖緊插座2隻，16芯鎖緊插座4隻。
10、各阻值電位器2隻。
三、數字電路實驗箱推薦實驗項目：
1、TTL集成邏輯門的參數測試與使用
2、CMOS集成邏輯門的測試
3、門電路的邏輯功能實驗
4、常用組合邏輯功能器件的測試
5、數據選擇器及其應用
6、血型關係檢測電路和表決電路
7、RS觸發器的功能與測試
8、JK觸發器邏輯功能及主要參數測試
9、移位寄存器的功能測試
10、十進製計數器（CMOS）
11、異步計數器
12、同步計數器
13、計數、譯碼、顯示電路實驗
14．555集成定時器及應用
15、序列檢測器
16、數-模轉換器
17、追隨比較型A/D轉換電路
18、人工控製交通燈控製器
19、汽車尾燈控製電路
20、數字鍾電路的設計
21、時序電路測試及研究
22、波形產生及單穩態觸發器
23、A/D 轉換電路
24、D/A轉換電路
