工業傳感器檢測及控製實訓台,工業傳感器檢測及控製實訓裝置
2025-07-04 10:25

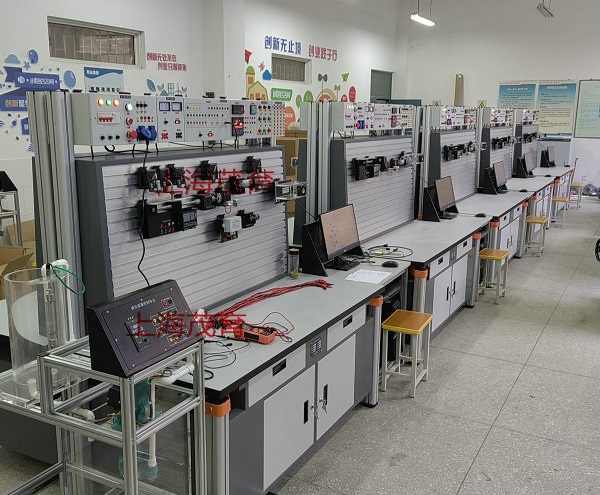

本產品由單麵型材實訓台架、交流電源模塊、直流電源模塊、數據采集卡模塊、按鈕指示燈模塊、繼電器模塊、位置控製單元、角度控製單元、溫度控製單元、傳感器實訓組套等組成。本產品具有開放性、工業性、綜合性、便捷性等特點；能夠在完成常規的傳感器配線、調試、信號采集實訓的基礎上，進一步進行執行部分與檢測部分的組合應用實訓及檢測技術課程設計。
傳感器實訓組套覆蓋了常用的標準工業傳感檢測元件，通過鋁型材快速連接器與各實訓單元組合，從而搭建各種檢測方案。為了進一步充分體現傳感檢測元件在工業環境中的典型應用，實訓單元包含了位置控製單元、角度控製單元、溫度控製單元。
二、產品特點：
1.開放性：安全麵板插座的應用開放了產品的電氣元件接口；鋁型材快速連接器的應用開放了各組件的拆裝和檢測方案的自由搭建；從而使得學生可以真正實現動手實操。
2.綜合性：產品涵蓋了機械裝調、電機驅動、傳感檢測、編程控製、低壓配電、識圖配線等知識點，有效提高了學生的實訓興趣與實訓效果。
3.工業性：產品所配的電氣元件、檢測元件等均采用實際工業用器件，非標件的加工符合工業標準，最大程度的縮短了與工業級設備的差距。
4.便捷性：整機采用一體化設計模式，配置了刹車腳輪、鋁型材屏、導線掛架、支撐底板等；同時麵板插座與鋁型材板快速連接器的使用使得實訓能夠更加安全便捷的進行。
三、整機參數：1.整機尺寸：1620*790*1800mm
2.整機容量：≤1.0KVA；
3.適用電源：380VAC±10%（50Hz）
四、產品組成：
本產品主要由單麵型材實訓台架、交流電源模塊、直流電源模塊、數據采集卡模塊、按鈕指示燈模塊、繼電器模塊、位置控製單元、角度控製單元、溫度控製單元、傳感器實訓組套等組成。
1、單麵型材實訓台架
尺寸1620*790*1800mm；單麵型鋁型材屏；鋁型材框架；刹車腳輪；導線掛架；配文件櫃。
2、交流電源模塊
為實訓模塊提供交流電源；三相四線380VAC電源經剩餘電流動作斷路器給裝置供電；指示燈監控電網電壓，設有保險絲保護；設有手動自動選擇按鈕，可手動控製液壓泵啟停，提供三相五線電源通過安全插座引出各一組。
3、直流電源模塊
為實訓模塊提供直流DC24V電源；設有電流電壓表進行電源顯示；帶保險和供電開關，將DC24V電源通過安全插座引出各多組。
4、數據采集卡模塊
可實現設備中各傳感器參數采集與相關執行器件的控製實訓功能。
5、按鈕指示燈模塊
紅、綠色按鈕、指示燈、蜂鳴器，所有接線點通過麵板插座引出。可用於搭建控製回路啟停功能。
6、繼電器模塊
由繼電器、指示燈組成，所有接線點引出。可用於控製執行元件功能。
7、位置控製單元
位置控製單元由步進滑台、鋁型材快速連接器組成；所有控製接線點引出。
8、角度控製單元
角度控製單元由永磁直流減速電機、碼盤機構組成；所有控製接線點引出。
9、溫度控製單元
溫度控製單元由亞克力罩、加熱器、排風扇組成；所有控製接線點引出。
10、傳感器實訓組套
各傳感器組件均由傳感器、鋁型材快速連接器組成；所有接線點通過麵板插座引出。
五、工業傳感器檢測及控製實訓台,工業傳感器檢測及控製實訓裝置,工業傳感器檢測及控製實訓設備實訓內容：1.應變片荷重傳感器接線及信號采集訓練；
2.直線位移傳感器接線及信號采集訓練；
3.電感式傳感器(PNP) 接線及信號采集訓練；
4.電感式傳感器(NPN) 接線及信號采集訓練；
5.安全光幕（PNP）接線及信號采集訓練；
6.光電反射（NPN）接線及信號采集訓練；
7.光電反射（PNP）接線及信號采集訓練；
8.電容傳感器（PNP）接線及信號采集訓練；
9.電容傳感器（NPN）接線及信號采集訓練；
10.凹槽型光電傳感器接線及信號采集訓練；
11.光電對射傳感器接線及信號采集訓練；
12.色標式傳感器接線及信號采集訓練；
13.光纖傳感器接線及信號采集訓練；
14.超聲波傳感器（模擬型）接線及信號采集訓練；
15.增量編碼器接線及信號采集訓練；
16.絕對編碼器接線及信號采集訓練；
17.渦輪流量計接線及信號采集訓練；
18.壓力傳感器接線及信號采集訓練；
19.浮球液位開關接線及信號采集訓練；
20.熱電阻傳感器接線及信號采集訓練；
21.熱電偶傳感器接線及信號采集訓練；
22.投入式液位傳感器接線及信號采集訓練。
23.輔助性實訓內容：LabVIEW編程軟件實訓；虛擬儀器技術實訓；
24.傳感器調試控製技術：信號放大與變送、信號采集、工程量值計算、應用與控製；
25.傳感器配線技術：傳感器接線圖識圖與施工；兩線製、三線製、NPN、PNP；
26.傳感器信號采集技術：開關量、模擬量、脈衝信號；
27.控製技術：儀表控製、調試、排故；儀表維修和保養技術實訓；
27.配套電路技術：指示燈、供電電源等安裝調試與應用；
29.電氣/電子技術：電器連接、電路故障診斷及排除。
