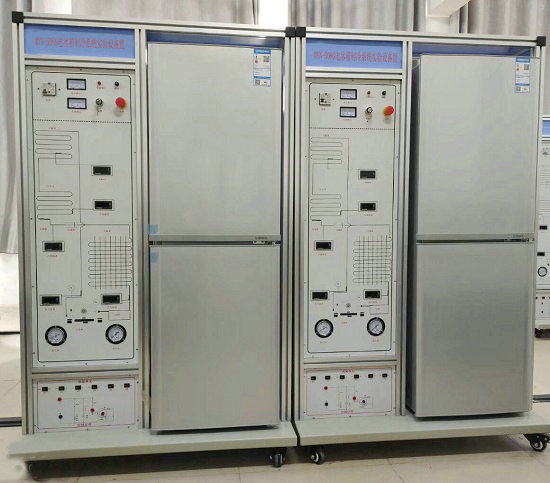

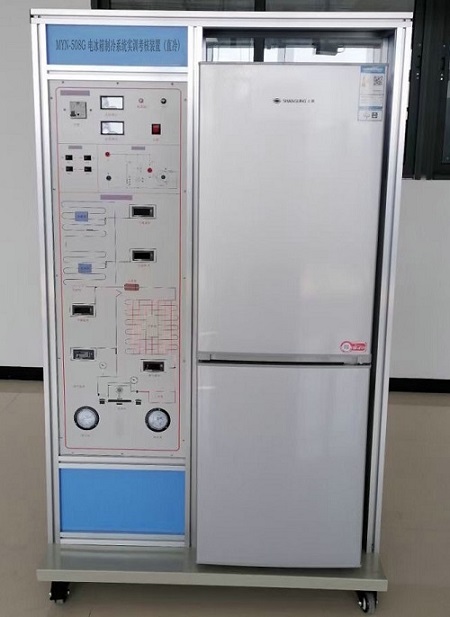

電冰箱製冷係統實訓考核裝置,電冰箱製冷係統實訓考核設備
2025-04-14 16:45
一、特點：
1、實訓裝置采用真實的直冷式雙門電冰箱係統，直觀展示了直冷式雙門電冰箱的係統結構、工作原理，可以清楚的看到製冷循環係統結構，並配有真空壓力表、溫度表等，便於教學演示講解及學生對課本知識的理解掌握。
2、整套電冰箱係統真實完整,結構清晰、緊湊，與實際冰箱製冷係統、電氣係統一致。同時可滿足對直冷式電冰箱實訓的要求。
3、係統采用真實的製冷機組，滿足實訓教學要求。
4、可模擬故障設置，學生根據工藝分析故障可能產生的原因，確定故障發生的範圍，並進行排故。有利於開展技能鑒定、考核工作。
二、技術參數：
1、輸入電源：單相三線～220V±10% 50Hz
2、裝置容量：＜0.4kVA
3、外形尺寸：1100mm×650mm×1700mm
4、製冷劑類型：R600a
5、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
三、基本裝備：
1、實訓櫃：采用鐵質雙層亞光密紋噴塑結構。
2、直冷式電冰箱1台。
3、交流電壓表1隻：測量範圍0～250V,精度1.5級，用於監測電源電壓。
4、交流電流表1隻：測量範圍0～1A,精度1.5級,用於觀測係統啟動電流及正常工作電流。
5、智能溫度儀5隻：采用PT100傳感器，測量壓縮機排氣口溫度、冷凝器出口溫度、蒸發器進口溫度、壓縮機吸氣口溫度以及環境溫度。
6、真空壓力表3隻：測量範圍為-0.1～0.9MPa,可顯示係統低壓側、高壓側及冷凝後的壓力。
7、故障模擬設置係統1套：通過閥門的調節或開關切斷電路來設置製冷係統的故障。
8、直冷式電冰箱製冷係統流程圖1套：印有製冷係統流程圖，並設有相應的測量儀表。
9、電流型漏電保護裝置1套：對地漏電電流超過一定值，即跳閘切斷電源；設有熱保護器件，對壓縮機進行過熱、過載保護。
四、實訓項目：
初級技工基本技能實訓
1、專用工具的操作
2、製冷係統試壓及檢漏
3、製冷係統抽真空及充注製冷劑
中級技能實訓（設計、安裝、調試及檢修）
4、直冷式電冰箱係統調試
5、直冷電冰箱故障模擬設置
6、直冷式電冰箱維修及故障分析
