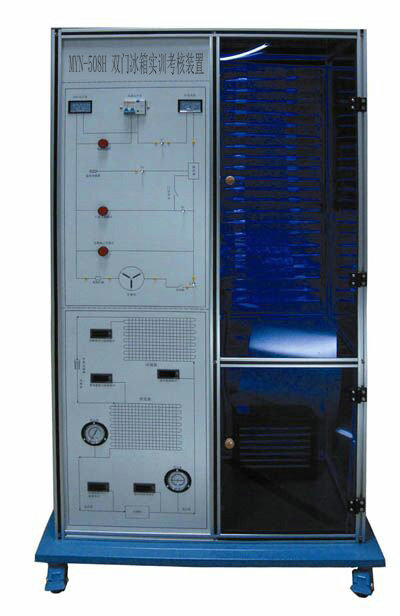

雙門冰箱實訓考核裝置,雙門冰箱實訓考核設備,雙門冰箱實訓考核台

雙門冰箱實訓考核裝置,雙門冰箱實訓考核設備,雙門冰箱實訓考核台是按照勞動社會保障部技能實訓要求研發的產品。適合中高職院校的製冷技術、製冷流體機械、家用製冷設備原理與維修、冷庫與冷藏技術、製冷設備維修工（初級、中級）等的實訓教學。培養掌握空調與製冷技術專業理論知識和專業實踐技能，從事空調、製冷設備及係統的技術升級、改造設計、安裝、調試、維護、維修、技術管理等方麵的技能應用型人才。

本冰箱的製冷係統、電氣控製係統、故障設置係統於一體，直觀展示了本冰箱的係統結構、製冷原理。可清楚的看到製冷循環係統結構及主要部件的實物，係統配置有交流電壓表、溫度表、真空高低壓表、信號指示燈，使整個冰箱係統的實時工作一目了然。適用於技能鑒定、考核工作、高職院校、職業學校的製冷技術、家用製冷設備原理與維修和製冷設備維修工等教學實訓。

一、雙門冰箱實訓考核台特點：

1、實訓裝置直觀展示了直冷式/間冷式冰箱的係統結構、工作原理，可以清楚的看到製冷循環係統結構及主要部件的實物，便於教學演示講解及學生對課本知識的理解掌握。此外，管路中設有視液鏡可觀察製冷劑狀態；高壓管路為紅色部分，低壓管路為藍色部分。

2、整套實訓裝置集直冷式、間冷式電冰箱於一體，整個電冰箱係統真實完整,結構清晰、緊湊，與實際冰箱製冷係統、電氣係統一致。同時可滿足對直冷式、間冷式電冰箱實訓的要求。

3、係統采用真實的製冷機組（壓縮機、翅片盤管式蒸發器、鋁複合板吹脹式蒸發器、鋼絲式冷凝器等），與實際教學接軌。

4、裝置設有直冷式/間冷式冰箱電氣控製線路接線區域，可完成不同啟動方式的運行模式，有利於學生將理論應用於實際，並培養學生實際操作動手能力。

5、可設置模擬故障，學生根據工藝分析故障可能產生的原因，確定故障發生的範圍，並進行排故。有利於開展技能鑒定、考核工作。

二、技術參數：

1、輸入電源：單相三線～220V±10% 50Hz

2、實訓裝置容量：＜0.2kVA

3、外形尺寸：600mm×600mm×1700mm

4、製冷劑類型：600a

5、安全保護：具有漏電流保護裝置，安全符合國家標準

三、基本裝備：

1、實訓櫃：鐵質雙層亞光密紋噴塑結構，鋁質麵板。製冷係統中加入了兩個電磁控製閥，用於直冷式與間冷式電冰箱轉換時切換不同的蒸發器，同時還可以完成製冷係統故障模擬實訓。管路中設有視液鏡，便於觀察製冷劑的狀態。在實訓櫃的底層設有一個櫃子，用於放置實訓連接線、工具及其它實訓用品。冰箱門采用透明設計，便於觀察蒸發器表麵結霜、結露情況，冷凝器外置於冰箱後麵。

2、直冷/間冷式電冰箱製冷係統配置表：

序號	設備名稱及型號	數量	備注
1	1/9匹冰箱製冷壓縮機	1台
2	直冷式蒸發器	1套
3	間冷式蒸發器	1套
4	鋼絲式冷凝器	1套
5	冷凝風扇	1套
6	照明燈及門開關	1套
7	定時化霜時間繼電器	1隻
8	補償電熱絲、補償開關	1套
9	溫控器	1套
10	化霜溫控器	1套
11	雙金屬片熱保護繼電器	1套
12	PTC啟動器、重錘啟動器	1套
13	毛細管	2根
14	電磁閥	2個

3、交流電壓表1隻：測量範圍0～250V,精度1.5級，用於監測電源電壓。

4、交流電流表1隻：測量範圍0～5A,精度1.5級,用於觀測係統啟動電流及正常工作電流。

5、溫度表1隻：采用PT100傳感器，三位半數顯，用波段開關進行切換，可分別測量冷凍室溫度、冷藏室溫度、冷凝器進口及出口溫度。

6、真空壓力表2隻：測量範圍為-0.1～0.9MPa、-0.1～1.5MPa,可顯示係統低壓側、高壓側的壓力。

7、模擬故障設置箱1個：嵌於實訓櫃內，用於模擬故障設置，並配有鎖。可設置的故障類型有：電源電路、照明電路、化霜電路、壓縮機保護電路等。

8、電流型漏電保護裝置1套：對地漏電電流超過一定值，即跳閘切斷電源；設有熱保護器件，對壓縮機進行過熱、過載保護。

9、實訓連接線1套：實訓連接線及插座采用防觸電結構，使用安全、可靠、防觸電。

四、故障說明：

編號	故障模擬說明	故障現象
A1	門燈開路	直冷模式下壓縮機工作，門燈不亮
A2	複合門開關公共端開路	間冷模式下風機不轉且門燈不亮
A3	風扇電機開路	間冷模式下風機不轉
A4	門開關開路	直冷模式下門燈不亮
A5	補償開關開路	直冷模式下溫度在低於+5℃時環境下，壓縮機無法啟動
A6	化霜溫控器開路	間冷模式下化霜時，化霜保險絲熔斷
A7	WDF溫控器H-L兩端開路	直冷模式下門燈亮，壓縮機不工作
A8	WDF溫控器L-C兩端開路	直冷模式下門燈亮，壓縮機不工作
A9	WPF溫控器L-C兩端開路	間冷模式下門燈亮，壓縮機不工作
A10	化霜時間繼電器BW-BK兩端開路	間冷模式下門燈亮，壓縮機不工作
A11	化霜溫度保險絲開路	間冷模式下化霜狀態下，化霜不起作用
A12	補償電熱絲開路	直冷模式下溫度在低於+5℃時環境下，壓縮機無法啟動
A13	化霜電熱管開路	間冷模式下化霜狀態下，化霜不起作用
A14	保護繼電器開路	壓縮機無法啟動，無電流顯示
A15	PTC啟動器開路	壓縮機無法啟動，電流較大(壓縮機工作電流5～10倍)
A16	重錘啟動器啟動觸點脫落	壓縮機無法啟動，電流較大(壓縮機工作電流5～10倍)
A17	壓縮機啟動繞組1-2兩端開路	壓縮機無法啟動，電流較大(壓縮機工作電流5～10倍)
A18	壓縮機運行繞組1-3兩端開路	壓縮機無法啟動，電流較大(壓縮機工作電流5～10倍)
A19	係統髒堵	運行狀態下，高壓端壓力高、低壓呈現負壓狀態
A20	係統冰堵	運行狀態下，高壓端壓力高、低壓呈現負壓狀態
